전 세계적인 환경 보호 강화 및 에너지 전환의 물결이 거세지면서 전력 설비의 친환경 전환 과정이 끊임없이 가속화되고 있습니다. 계통 사용자와 제조업체의 공동 노력으로 링 메인 유닛(RMU)의 회로 차단기 기능 유닛을 위한 환경 보호 솔루션이 전력망에 널리 적용되었습니다. 그러나 배전망 종단에 위치한 배전반의 경우, 단일 회로 차단기 솔루션으로 RMU를 사용하기에는 다양한 시나리오의 사용자 요구를 충족하기 어렵고 고객의 투자 비용도 증가합니다. 이러한 상황에서 RMU의 다양한 응용 기능 유닛을 개선하는 것이 친환경 RMU를 촉진하는 핵심 요소가 되었습니다. 최근 ABB는 압축 공기 방식의 친환경 가스 부하 차단 스위치 링 메인 유닛을 혁신적으로 출시하여 전력 설비의 친환경 전환에 새로운 활력을 불어넣었습니다.

오랫동안 SF6(육불화황) 가스는 뛰어난 절연성과 아크 소호 성능으로 전력 장비 분야를 장악해 왔습니다. 그러나 지구 온난화 지수가 이산화탄소의 24,300배에 달하여 지구 탄소 감축에 큰 걸림돌이 되고 있습니다. 부하 개폐기 솔루션은 RMU(전력변압기)에 널리 사용되고 있습니다. SF6 차단 부하 개폐기는 기술적으로 성숙하고 비용 효율적이지만, 업계는 "친환경성, 경제성, 그리고 고성능"이라는 두 가지 측면을 동시에 만족시키지 못하는 딜레마에 직면해 있습니다.

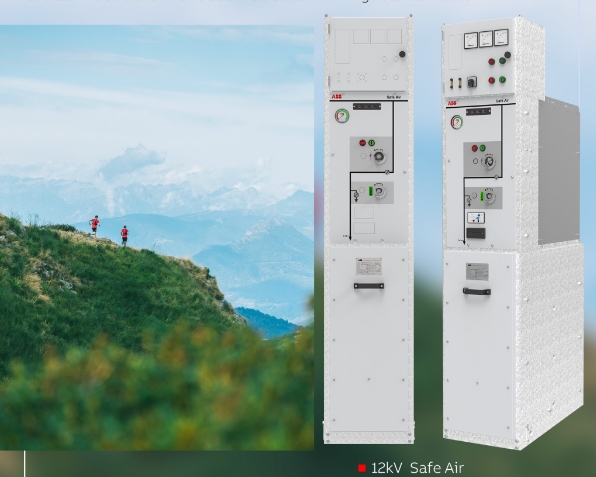

ABB가 이번에 출시한 12kv Safe Air 압축 공기형 친환경 가스 부하 차단 스위치 링 메인 장치는 중전압 링 메인 장비 분야에서 경제적이고 친환경적인 솔루션의 격차를 성공적으로 메웠으며, 기술적 실행 가능성과 경제성을 모두 갖춘 혁신적인 길을 제공하여 전력망의 친환경적 업그레이드를 실현했습니다.

본 제품은 혁신적인 압축 공기 아크 퀜칭 구조를 채택하고, 20년 이상 시장에서 검증된 스프링 작동 메커니즘을 지속적으로 적용하여 장비의 안정성과 신뢰성을 보장합니다. 구동 체인의 강도는 새로운 표준 GB19852023을 충족하며, 고신뢰성 전계 설계를 통해 기계적 및 전기적 성능을 보장합니다. 본 제품은 국가 전력망(State Grid)의 표준 사양을 충족하는 회로 차단기 캐비닛과 유연하게 결합될 수 있으며, 유연한 공통 박스 솔루션을 지원하고 다양한 적용 시나리오 및 사용 표준을 충족합니다. 또한, 장비는 상단 또는 측면 확장이 가능한 유연한 확장 방식을 제공합니다. ABB의 RMU용 Safe Digital 디지털 솔루션과 호환되어 지능 수준을 더욱 향상시킵니다.

ABB의 압축 공기식 친환경 가스 부하 차단 스위치는 세 가지 주요 핵심 기술 혁신을 달성했습니다. 압축 공기 아크 소호 기술 측면에서, ABB의 아크 소호 장치는 이동식 및 고정식 주 접점, 아크 접점, 그리고 피스톤으로 구성됩니다. 이 장치는 피스톤이 가스를 압축하여 생성되는 과압을 이용하여 아크를 "분사"하고 부하 전류를 차단합니다. 개폐 과정에서 아크 작용은 아크 접점에 집중되어 주 접점의 마모를 줄이고, 유지보수 주기를 연장하며, 장비의 수명과 안정성을 향상시키고, 더 간단하고 안정적이며 신뢰할 수 있는 접점 구조를 갖춥니다. 압축 공기 기술은 고전압 회로 차단기에 널리 사용되어 왔습니다. ABB는 이 기술을 12kV 부하 차단 스위치 장치에 혁신적으로 적용하여 건식 공기 매체의 성능 병목 현상을 극복했습니다.

압축 공기 스위치의 "정체점" 설계는 안전한 전원 차단을 위한 "정밀 제동점"입니다. 공기 흐름과 기계적 작용의 시너지 효과를 정밀하게 제어하고, 가스의 동적 특성을 활용하여 국부적인 고압 영역을 형성함으로써 효율적인 아크 소호를 달성합니다. 스위치가 열리면 이동 접점이 피스톤을 구동하여 절연 가스를 압축하고, 아크 방향으로 고속 공기 흐름을 생성합니다. 접점 분리 과정에서 가스 유속이 0인 "정체점"이 형성되어 국부적인 고압을 생성합니다. 이 국부적인 고압은 "열 수축 효과"를 통해 아크 직경을 압축하고, 아크 저항을 증가시키며, 절연 강도를 향상시키고, 아크 재발화를 효과적으로 억제하고, 아크 소멸을 보장하며, 스위치의 차단 용량을 향상시킵니다.

환경 보호 및 경제성 측면에서 본 제품은 SF6 가스 대신 건조 공기를 사용하며, 누설률이 매우 낮습니다(<0.01%). 본 제품은 건조 공기(산소 19.5~23.5%, 나머지 질소)를 절연 매체로 사용하여 제품 수명 주기 전반에 걸쳐 환경에 유해하지 않습니다. 동시에, 더욱 간단하고 효율적인 구조와 설계를 채택하여 비용 대비 효과를 높였습니다.

ABB는 글로벌 녹색 전환을 가속화하는 주요 추세에 따라 친환경 전력 기술 혁신을 지속하고, 신에너지 발전소, 스마트 그리드, 산업 단지 등 다양한 시나리오에 적합한 친환경 제품을 출시하고, 더욱 효율적이고 친환경적인 솔루션을 제공하고, 전력 산업의 지속 가능한 발전을 지원하고, 혁신 기술을 통해 글로벌 에너지 구조의 깨끗한 전환을 촉진하고, 녹색 미래 건설에 기여할 것이라고 밝혔습니다.
