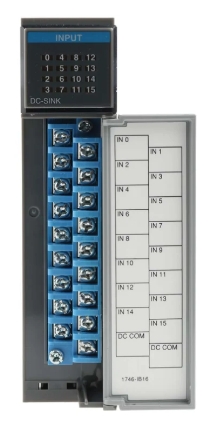

Allen Bradley 1746-IB16 SLC500 모듈 새롭고 원본 고품질

앨런 브래들리1746-1B16 SLC500 모듈

1746-IB16은 신호 장치와의 인터페이스에 사용되는 중밀도 DC 입력 모듈로, 각 입력 채널에 10~30VDC의 신호 전압 범위를 제공합니다. 이 모듈은 정격 입력 전압 24VDC에 해당하는 16개의 입력 채널을 갖추고 있으며, 각 채널은 하나의 공통 단자를 갖는 1개의 입력 그룹으로 그룹화됩니다. 이 입력 모듈은 1746 섀시의 사용 가능한 모든 I/O 슬롯에 장착되며, 5VDC에서 0.05A의 백플레인 전류를 소비합니다.

1746-IB16은 싱킹 배선 구성만 지원합니다. 스위치(리미트, 근접, 푸시 버튼 장치 포함)와 같은 전기 부품은 물론, 릴레이, 접촉기 및 기타 전자 장치의 보조 접점과 연결하는 데 사용할 수 있습니다. 1746-IB16의 각 입력 채널은 켜짐 및 꺼짐 전환 시 모두 8ms의 공통 신호 지연 시간을 가지며, 최대 꺼짐 상태 전압은 5VDC, 최대 꺼짐 상태 전류는 1mA입니다. 모듈의 공칭 입력 전류는 24VDC에서 8mA입니다.

1746-IB16의 설치 인스턴스 수는 설치된 SLC500 CPU에 따라 다릅니다. 특히 CPU 메모리가 지원하는 I/O 수에 따라 달라집니다. 이 모듈은 SLC 500 CPU가 설치된 랙에 로컬로 설치하거나, 원격 I/O(RIO) 및 이더넷 어댑터 모듈과 같은 1746 통신 어댑터를 사용하여 분산 I/O 섀시에 설치할 수도 있습니다. 이 모듈에는 각 입력 채널의 작동 상태를 나타내는 상태 LED 표시등이 있어 모니터링 및 문제 해결을 간소화합니다. 또한, 탈착식 단자대를 통해 모듈 종단 및 교체가 용이합니다.

1746-IB16은 ON 및 OFF 전환 시 최대 신호 지연 시간이 8ms이며, OFF 상태에서 모듈의 최대 전압 강하는 5V DC입니다. 최대 누설 전류는 1mA이며, 전체 모듈에 걸쳐 24V DC에서 공칭 입력 전류는 8mA입니다.

1746-IB16은 각 입력 지점에서 0.22W의 순 방열량을 가지며, 전체 모듈의 총 방열량은 3.6W입니다. 작동 온도 범위는 0°C~60°C(32°F~140°F)이며, 주변 습도는 5~95%입니다. 사용하지 않을 때는 -40°C~85°C(-40°F~185°F)의 온도 범위에서 보관해야 합니다. 1746-IB16은 30G의 작동 충격 등급을 받았으며, 57~200Hz의 작동 주파수에서 2.5G의 작동 진동을 견딜 수 있도록 설계되었습니다. 또한, NEMA 표준 ICS 2-230 등급의 노이즈 내성을 갖추고 있으며, UL-A196, CSA, C-UL Class I, Division 2 위험 환경 등급을 받았습니다. 입력 단자와 제어 논리 사이에 1500V에서 테스트된 전기 광학적 절연을 제공하며 UL, CSA, CE 인증을 받았습니다.

기술 사양 1746-1B16

모듈 유형 : 디지털 DC 싱킹 입력

시리즈 : 에스엘씨 500

부품 번호/카탈로그 번호 : 1746-1B16

입력 수 : 16; 싱킹 입력

입력 전압 : 24V DC

입력 전압 범위 : 10-30VDC

입력 전류, 공칭 : 8mA @24VDC

신호 지연, ON 전환 : 8밀리초

백플레인 전류 : 0.050 A

채널당 열 방출 : .20와트

OFF 상태 전압, 최대 : 5.0V DC

OFF 상태 전류, 최대 : 1 mA

전압 범위 : 10-30볼트 DC 싱크

입력 : 16

백플레인 전류(5V DC): 85밀리암페어

신호 지연 : 8밀리초

꺼짐 상태 전류 : 1밀리암페어

응용 프로그램 : 일반용 DC 입력

I/O 연결 : 1746-HT 및 1746-HCA

단계적 응답 : 100밀리초 입력, 2.5밀리초 출력
