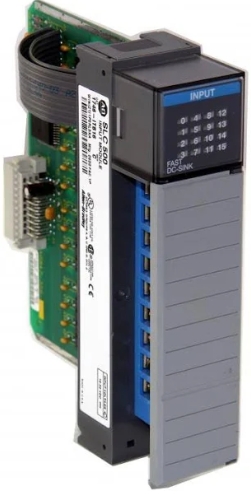

Allen Bradley 1746-ITB16 SLC 500 빠른 응답 이산 싱킹 입력 모듈 새롭고 원본 고품질

앨런 브래들리 1746-ITB16 SLC 500 고속 응답 이산 싱킹 입력 모듈

1746-ITB16은 SLC500 고속 응답 이산 입력 모듈입니다. 이 모듈은 SLC 500 섀시에 설치되며 모든 SLC 500 프로세서와 호환됩니다. 이 모듈은 16개의 입력 채널을 지원하며, 고속 입력 또는 빠른 스위칭 주파수로 작동하는 입력을 수신하도록 설계되었습니다. 모든 SLC 컨트롤러와 호환되지만, 1746-ITB16을 SLC 5/03 또는 SLC 5/04 프로세서와 함께 사용할 경우, 100µsec 폴링 간격의 이산 입력 인터럽트(DII) 명령어를 통해 최대 1kHz의 주파수 펄스를 읽을 수 있습니다. 신호가 그레이 코드 인코더에서 발생하는 경우, 펄스 주파수는 최대 2kHz까지 도달할 수 있습니다. 그레이 코드 인코더와 함께 사용할 경우, 권장하는 Allen-Bradley 장치는 845D Absolute Gray Code Encoder입니다.

1746-ITB16의 작동 전압은 10~30VDC이며, 공칭 전압은 24VDC입니다. 싱크 배선 구성을 지원하며, 5VDC에서 백플레인 전류 소모량은 0.085A입니다. 모듈의 각 채널은 OFF에서 ON으로 전환 시 최대 0.43ms, ON에서 OFF로 전환 시 최대 0.5ms의 신호 지연을 가지며, 최대 OFF 상태 전압은 5VDC, 최대 OFF 상태 전류는 1.5mA입니다. 모듈의 공칭 입력 전류는 24VDC에서 8mA입니다.

이 모듈은 1746 섀시의 단일 슬롯을 차지하며 섀시 백플레인에 직접 연결됩니다. 이 모듈은 전원 공급 중 제거(RIUP)를 지원하지 않으므로 섀시의 전원이 제거된 경우에만 이 모듈을 설치하십시오.

이 모듈은 5V DC에서 0.85A의 백플레인 전류를 필요로 합니다. 온 상태에서 최대 신호 지연은 0.3ms, 오프 상태에서 최대 신호 지연은 0.5ms입니다. 오프 상태에서 최대 전류 및 전압은 각각 1.5mA와 5V DC입니다. 1746-ITB16은 24V DC에서 8mA의 공칭 입력 전류와 3.6W의 최대 전력 소모를 제공합니다. 빠른 동작 속도 덕분에 시간이 중요한 애플리케이션에 적합합니다. 1746-ITB16은 모든 모듈형 및 고정형 SLC 500 프로세서에서 검색할 수 있도록 데이터 이미지 테이블에 디지털 형식의 아날로그 데이터를 수신하고 저장합니다. 다양한 애플리케이션에 최대 8개의 개별 센서 또는 액추에이터 연결을 지원합니다. 착탈식 단자대 덕분에 전선을 분리할 필요가 없어 교체가 간편합니다. 1746-ITB16은 신호 잡음을 줄이기 위한 필터 회로와 광 커플링을 갖추고 있습니다. 1746-ITB16 모듈의 입력 값은 SLC 500 프로세서에서 래더 로직 프로그래밍을 통해 접근할 수 있습니다. 모듈의 입력 상태 값을 표시하는 LED 표시등을 통해 문제 해결이 더욱 간편해집니다. 1746-ITB16은 다양한 디지털 및 아날로그 I/O 조합을 포함하는 공유 기반 하드웨어 플랫폼을 사용합니다. 이를 통해 비용과 공간을 절약할 수 있습니다. 1746-ITB16은 섭씨 0도~140도의 온도와 5~95%의 비응축 상대 습도 환경에서 작동하도록 설계되었습니다.

기술 사양 1746-ITB16

모듈 유형 : 빠른 응답 이산 입력 모듈

시리즈 : 에스엘씨 500

부품 번호/카탈로그 번호 : 1746-ITB16

정격 입력 전압: 24VDC

입력 전압 범위 : 10-30VDC

배선 구성 : 싱크 배선 구성

백플레인 전류 소모 : 0.085A

신호 지연, 최대 저항 부하: 켜짐 = 0.3ms; 꺼짐 = 0.5ms

오프 상태 전압, 최대 : 5VDC

오프 상태 전류, 최대 : 1.5mA

정격 입력 전류 : 24VDC에서 8mA

전압 범위 : 10-30볼트 DC 싱크

입력 : 16

백플레인 전류(5V DC): 85밀리암페어

신호 지연 : 0.3 또는 0.5밀리초

꺼짐 상태 전류 : 1.5밀리암페어

응용 프로그램 : 120볼트 AC I/O 조합
