Allen Bradley 1746-NO4I SLC 500 아날로그 출력 모듈 새롭고 원본 고품질

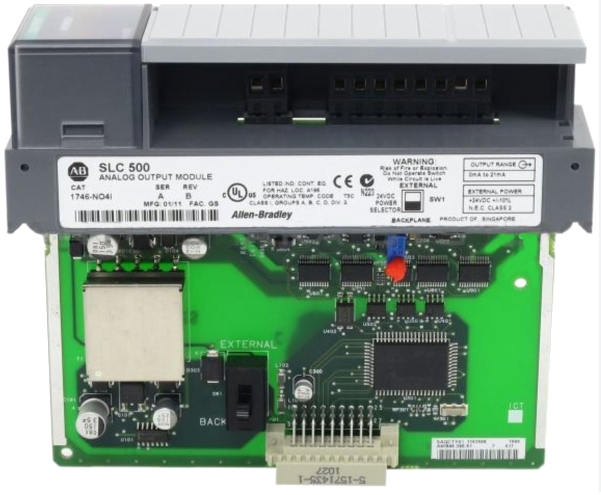

앨런 브래들리 1746-NO4I SLC 500 아날로그 출력 모듈

1746-NO4I 모듈은 SLC 500 제품 플랫폼에 속하는 PLC(프로그래밍 가능 논리 컨트롤러) 아날로그 출력 모듈입니다. 이 모듈은 해당 플랫폼과 함께 사용되며, 고정 하드웨어 또는 모듈형 하드웨어 방식과 같은 두(2) 가지 컨트롤러 유형과 호환됩니다.

이 모듈은 변조 계측기 및 장치를 구동하는 데 사용할 수 있는 0~20mA 범위의 전류 출력을 생성할 수 있습니다. 일반적인 아날로그 출력은 컨트롤러의 제어 명령에 연결됩니다. 비례-적분-미분 컨트롤러와 함께 사용하는 경우, 아날로그 출력은 PID 컨트롤러의 제어 출력(CO)을 나타내도록 할당됩니다. 수동 적재 스테이션의 경우, 아날로그 출력은 작업자가 입력한 수동 명령을 나타냅니다. 또한 중요한 신호를 하나 또는 여러 장치로 재전송하는 데 사용될 수 있습니다. 이는 표시, 데이터 로깅 및 신호 변환을 위한 것입니다.

적절한 신호는 모듈 속성을 수정하여 할당됩니다. 이 모듈에는 전원 공급원을 선택할 수 있는 내장형 선택 스위치가 설치되어 있습니다. 내부 전원 공급을 선택하면 모듈이 백플레인에서 전원을 공급받는 반면, 외부 전원 공급은 최대 195mA에서 24 ±10%의 사양을 가진 외부 전원 공급 장치를 의미합니다.

1746-NO4I는 16비트 2의 상보적 바이너리 형식을 사용하는 SLC 500 4채널 아날로그 출력 모듈입니다. 이 모듈은 0~+20mA의 출력 범위와 21mA의 전체 전류 출력을 갖는 4개의 전류 출력을 가지고 있습니다. 이 모듈의 백플레인 전류 소모량은 5VDC에서 55mA, 24VDC에서 195mA이며, 초과 범위 용량은 5%(0~21mA 및 1 LSB)입니다. 전원 공급 장치 전압 정격은 최대 195mA에서 24V DC ± 10%이고 백플레인 절연은 500V DC입니다. SLC 전원 공급 장치에서 충분한 전력이 공급되지 않을 경우 일부 애플리케이션에는 21.6~26.4V DC 전력이 필요합니다.

1746-NO4I는 병렬로 연결된 모든 채널에 대해 512µs의 업데이트 응답 시간을 제공합니다. 이 모듈의 입력 단계 응답은 95%에서 2.5밀리초입니다. 작동 온도는 0~60도 섭씨입니다. 보관 온도는 -40~85도 섭씨이며 비응축 주변 상대 습도는 5~95%입니다. 이 공장에서 교정된 출력 모듈은 개방형 인클로저를 가지고 있으며 1746 섀시와만 호환됩니다. 이 모듈에는 LED 상태 표시등도 있습니다. 1746-NO4I는 부하 범위가 0~500옴이고 최대 부하 리액턴스가 100µH이며 R-2R 래더 변환 방식을 통해 14비트의 컨버터 분해능을 제공합니다. 1746-NO4I의 최대 전체 정확도 드리프트는 전체 범위 정확도의 +/- 70ppm/섭씨입니다.

이 모듈을 배선할 때는 Belden 8761 또는 이에 준하는 차폐형 통신 케이블을 사용하고, 케이블 길이는 최대한 짧게 유지하십시오. 배선의 편의성을 위해 모듈에는 탈착식 단자가 있어 배선을 간소화하고 모듈 교체가 용이합니다.

기술 사양 1746-NO4I

부품 번호/카탈로그 번호 : 1746-NO4I

시리즈 : 에스엘씨 500

모듈 유형 : 아날로그 출력 모듈

백플레인 전류(5볼트): 55밀리암페어

출력 : 4개(4)

백플레인 전류(24V DC): 195밀리암페어

출력 전류 범위 : 0~+20mA

전체 규모 출력 : 21mA

오버레인지 기능 : 5%(0~+21mA - 1LSB)

현재 출력 코딩: 0 ~ +32764

업데이트 시간 : 512마이크로초

백플레인 전류: (5볼트) 55밀리암페어, (24볼트 DC) 195밀리암페어

해결 : 14비트

단계적 응답 : 2.5밀리초

주변 작동 온도 : 섭씨 0~60도
