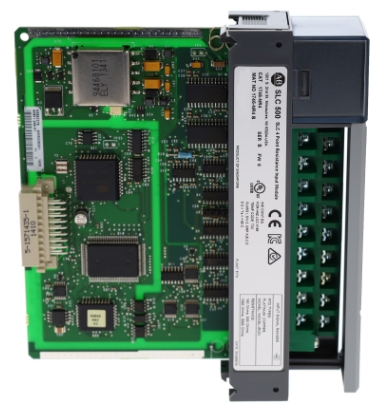

Allen Bradley 1746-NR4 SLC 500 RTD/저항 아날로그 입력 모듈 새롭고 원본 고품질

앨런 브래들리 1746-NR4 SLC 500 RTD/저항 아날로그 입력 모듈

1746-NR4 SLC 500 RTD/저항 입력 모듈에는 백플레인에서 절연된 4개의 채널을 사용할 수 있습니다. 모듈의 A/D 변환 방법은 시그마-델타 변조입니다. 이 모듈은 고정형 또는 모듈형 하드웨어 SLC 500에 설치하는 데 적합합니다. 1746-NR4에는 입력 필터링, 특히 프로그래밍 가능한 주파수가 있는 저역 통과 디지털 필터가 함께 제공됩니다. 1746-NR4 모듈에는 LED 상태 표시등이 있는데, 구체적으로 모듈 자체의 상태를 나타내는 표시등 1개와 모듈의 채널을 나타내는 표시등 4개로 구성된 5개의 표시등이며, 각 채널마다 표시등이 하나씩 있습니다. 이 모듈과 호환되는 RTD 유형은 니켈 철, 니켈, 구리 및 백금입니다. 이 모듈은 외부 전원 공급 장치가 필요하지 않으며 필터 주파수, 입력 유형 또는 여자 전류가 있거나 채널이 활성화되면 자동으로 자체 교정을 수행합니다. 1746-NR4 모듈의 백플레인 전류 소비량은 5V DC와 24V DC에서 각각 50mA이며, 최대 백플레인 전력 소비량은 1.5W입니다. 5V DC에서 0.3W, 24V DC에서 1.2W입니다. 이 모듈이 감당할 수 있는 최대 영구 과부하는 전압의 경우 ±5V DC, 전류의 경우 ±5mA이며, 최대 공통 모드 전압은 ±1V입니다. 1746-NR4의 광학 절연은 두 입력과 섀시 접지 간, 그리고 입력과 백플레인 간에 1분간 500V DC입니다.

1746-NR4는 0~60도 섭씨의 작동 온도에서도 작동하며, -40~85도 섭씨의 비작동 온도에서도 보관할 수 있습니다.

1746-NR4는 SLC 500 제품군에 속하는 Allen-Bradley 모듈입니다. 이 모듈은 RTD 센서를 SLC 500 제어 시스템에 연결하는 데 사용되는 저항 온도 검출기(RTD) 모듈입니다.

이 제품은 4개의 RTD 입력을 제공하며, 각 채널은 다양한 RTD 유형을 지원합니다. 호환 가능한 RTD 유형은 플래티넘(385) 100, 200, 500, 1000, 플래티넘(3816) 100, 200, 500, 1000, 구리(426) 10, 니켈(618) 120, 니켈(672) 120, 니켈철(518) 604입니다. 이 RTD 모듈은 -200°C에서 850°C까지의 저온도 측정이 가능합니다. 각 입력 채널에는 단락 또는 개방 회로를 나타내는 센서 고장 감지 기능이 내장되어 있습니다. 이러한 오류가 감지되면 모듈의 표시가 범위를 벗어난 것입니다.

이 모듈은 0~150Ω, 0~500Ω, 0~1000Ω, 0~300Ω과 같은 저항 신호를 직접 연결하여 공정 변수를 측정하는 데에도 호환됩니다. 이 모듈은 온도 측정뿐만 아니라 픽앤플레이스 메커니즘, 클램핑 장비 등 특정 장치의 변위나 이동을 측정하는 데에도 사용할 수 있습니다.

1746-A2를 확장 섀시로 사용하는 고정형 하드웨어 또는 모듈형 하드웨어의 로컬 섀시 또는 원격 I/O 섀시에 설치할 수 있습니다. 이 모듈은 모듈형 하드웨어의 슬롯 0에 설치하도록 설계되지 않았습니다. 슬롯 0은 SLC 500 컨트롤러 또는 어댑터 모듈 전용이기 때문입니다.

기술 사양 1746-NR4

시리즈 : 에스엘씨 500

부품 번호/카탈로그 번호 : 1746-NR4

입력 : 4

모듈 유형 : RTD/저항 아날로그 입력 모듈

아니요. 입력이 있는 경우: 네(4)

대역폭 : 2.62-65.5 헤르츠

호환 RTD 센서 : 플래티넘(385) 100, 200, 500 및 1000; 플래티넘(3816) 100, 200, 500 및 1000; 구리(426) 10, 니켈(618) 120, 니켈(672) 120 및 니켈 철(518) 604.

업데이트 시간 : 17밀리초-1.2초

호환 저항 입력 범위: 0~150옴, 0~500옴, 0~1000옴 및 0~300옴

백플레인 전류 : 50mA

백플레인 전력 소비 : 최대 1.5W(5V DC에서 0.3W, 24V DC에서 1.2W)

I/O 섀시 위치: 슬롯 0을 제외한 모든 슬롯

단계적 응답 : 60밀리초 입력, 2.5밀리초 출력

해결 : .01도 섭씨

작동 절연 : 500V/1분

작동 온도 : 0~60도 섭씨

보관 온도 : -40도 ~ 85도 섭씨

A/D 변환 방식 : 시그마-델타 변조
