Allen Bradley 1746-NR8 저항 온도 검출기(RTD)/저항 모듈 새롭고 정품 고품질

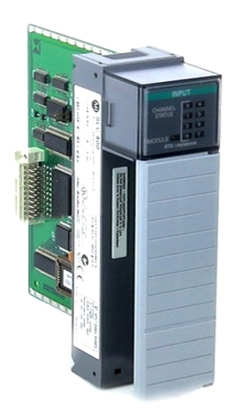

앨런 브래들리 1746-NR8 저항 온도 검출기(RTD)/저항 모듈

1746-NR8은 저항 온도 검출기(RTD)/저항 모듈입니다. 이 모듈은 플래티넘(385) 100, 200, 500, 1000, 플래티넘(3816) 100, 200, 500, 1000, 구리(426) 10, 니켈(618) 120, 니켈(672) 120, 니켈철(518) 604와 같은 RTD 센서의 저항 신호를 수신하며, 0~150옴, 0~500옴, 0~1000옴, 0~300옴의 직접 저항 값을 지원합니다.

이 모듈은 SLC 500 시스템에만 사용됩니다. 고정형 및 모듈형 하드웨어 스타일 등 두 가지 SLC 500 모델과 함께 사용할 수 있습니다. 사용되는 모든 섀시의 단일 슬롯을 차지하며 외부 전원 공급 장치가 필요하지 않습니다. 이 모듈은 시스템 전원 공급 장치에서 생성된 백플레인 전력으로 구동됩니다.

이 모듈은 주로 온도 측정에 사용되는데, RTD 센서는 온도 측정에 특화되어 있기 때문입니다. 이 모듈의 저항 성능은 변위, 이동 또는 기계 장치의 측정에 적용 가능합니다. 일반적으로 이동 거리, 저항 측정값의 증가와 감소에 따른 이동을 측정하는 데 사용됩니다.

이 모듈은 2선식, 3선식, 4선식 RTD 센서를 지원합니다. 2선식 RTD의 경우 Belden 9501 차폐 케이블 또는 동급 케이블을 사용하는 것이 좋습니다. 3선식 또는 4선식 RTD의 경우 Belden 9533 또는 Belden 83503 케이블을 사용하십시오. 2선식 RTD의 경우, 측정 정확도가 떨어지므로 긴 케이블 길이는 피하십시오. AWG #24 대신 AWG #16과 같은 작은 게이지 케이블을 사용하면 긴 케이블 길이로 인한 영향을 최소화할 수 있습니다. 기본적으로 피트당 저항이 낮은 케이블을 사용하십시오. 탈착식 단자대(RTB)의 단자는 단선 연결용으로만 설계되었습니다.

채널 상태는 LED 표시등을 통해 모니터링할 수 있으며, 모듈 작동은 LED 상태 표시등을 통해 모니터링할 수 있습니다. 이 모듈에는 저역 통과 디지털 필터와 프로그래밍 가능한 입력 필터가 있습니다. 이 모듈의 아날로그-디지털 변환은 시그마-델타 변조입니다. 자동 교정 프로세스는 모듈에 전원이 공급될 때마다 수행되며 5분마다 특정 주기로 프로그래밍할 수도 있습니다. 1746-NR8 모듈에 있는 RTD 유형은 구리, 백금, 니켈-철 및 니켈입니다. 이 모듈과 호환되는 터미널 블록은 Allen-Bradley 1746-RT-35 터미널 블록입니다. 1746-NR8 모듈의 백플레인 전력 소비량은 최대 1.82W이며, 전력 소비량은 5V DC에서 0.5W, 24V DC에서 1.32W입니다. 1746-NR8의 백플레인 전류 소비량은 5V DC에서 100mA, 24V DC에서 55mA입니다. 최대 공통 모드 전압은 ±1V이고, 최대 영구 과부하는 전류의 경우 ±5mA, ±5V DC입니다. 1746-NR8 모듈의 절연 전압은 채널 간 5V DC, 입력과 백플레인 간, 그리고 입력과 섀시 접지 간에 1분간 500V AC로 연속 인가됩니다. 작동 온도 범위는 화씨 32~140도, 보관 온도 범위는 화씨 -40~185도, 비응축 상대 습도는 5~95%입니다.

기술 사양 1746-NR8

시리즈 : 에스엘씨 500

부품 번호/카탈로그 번호 : 1746-NR8

입력 : 8

모듈 유형 : RTD/저항 아날로그 입력 모듈

백플레인 전류(5볼트) : 100밀리암페어

아니요. 입력이 있는 경우: 여덟(8)

백플레인 전류(24볼트): 55밀리암페어

호환 RTD 센서 : 플래티넘(385) 100, 200, 500 및 1000; 플래티넘(3816) 100, 200, 500 및 1000; 구리(426) 10, 니켈(618) 120, 니켈(672) 120 및 니켈 철(518) 604.

업데이트 시간 : 6밀리초 ~ 2초

호환 저항 입력 범위: 0~150옴, 0~500옴, 0~1000옴 및 0~300옴

백플레인 전류 : 5VDC에서 100mA, 24VDC에서 55mA

백플레인 전력 소비 : 최대 1.82W(5V dc에서 0.5W, 24V dc에서 1.32W)

단계적 응답 : 60밀리초 입력, 2.5밀리초 출력

I/O 섀시 위치: 슬롯 0을 제외한 모든 슬롯

작동 온도 범위 : 화씨 32~140도

해결 : .01도 섭씨

작동 온도 : 0~60도 섭씨

보관 온도 : -40도 ~ 85도 섭씨

A/D 변환 방식 : 시그마-델타 변조
