Allen Bradley 1746-NT4 SLC 500 PLC I/O 모듈 - 4개(채널) 입력 새 제품

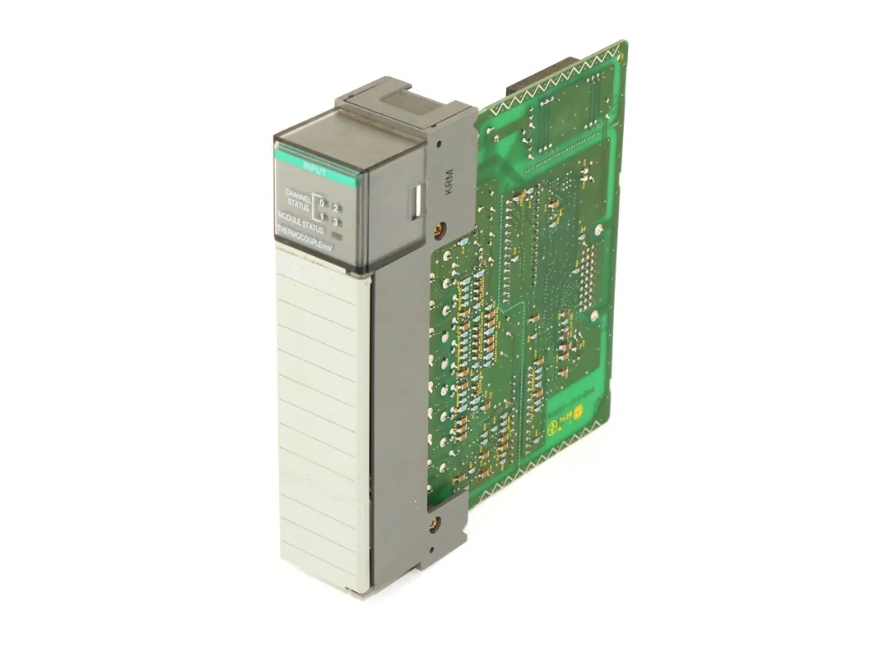

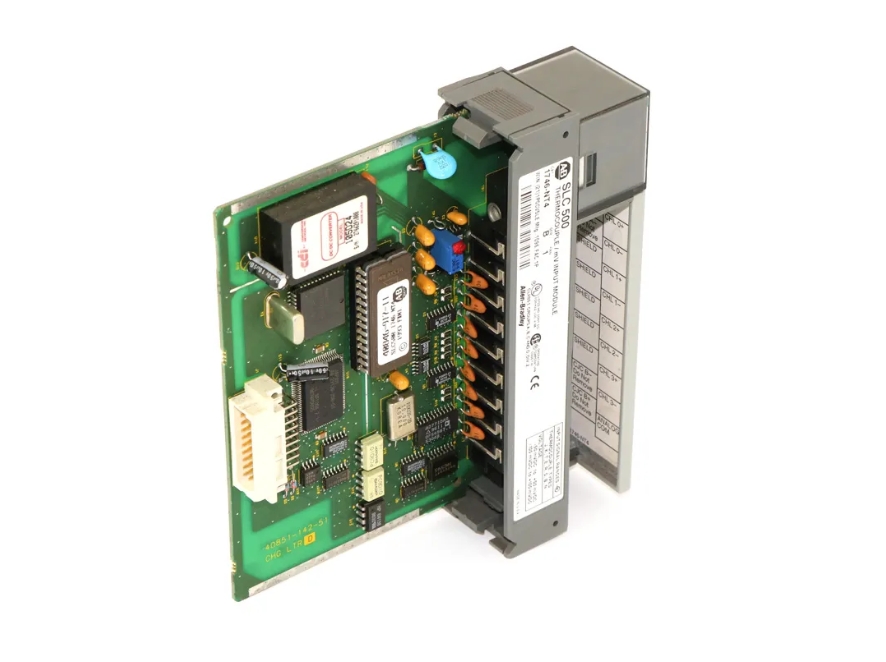

앨런 브래들리 1746-NT4 SLC 500 PLC I/O 모듈 - 4개(채널) 입력

Allen-Bradley 1746-NT4는 SLC 500 열전대/mV 아날로그 입력 모듈입니다. 이 모듈은 J, K, T, E, S, R, B, N과 같은 열전대 센서와 호환되는 4개의 채널을 가지고 있습니다. 또한 ±50mV 및 ±100mV와 같은 mV 입력과도 호환됩니다. 이 모듈은 고정형 및 모듈형 SLC 500과 호환됩니다.

Allen Bradley 1746-NT4는 SLC 500 시스템용 열전대/mV 입력 모듈입니다. 이 모듈은 모든 SLC 500 프로세서에 디지털로 변환된 열전대 또는 밀리볼트(mV) 아날로그 데이터를 제공하며, 이 데이터는 수신되어 이미지 테이블에 저장됩니다. SLC 500 전원 공급 장치에서 백플레인을 통해 5V DC 및 24V DC 전원을 공급받으므로 외부 전원 공급 장치가 필요하지 않습니다. 열전대 입력 신호의 정확도를 유지하기 위해 오프셋 전압 대신 두 개의 냉접점 보상(CJC) 센서가 있습니다. 원격 I/O 구성에서는 이 모듈에 블록 전송이 필요합니다. J, K, T, E, R, S, B, N 유형의 열전대와 인터페이스하며, ±50mV 및 ±100mV 아날로그 입력 신호를 직접 수신합니다.

1746-NT4 모듈은 전원을 켤 때와 채널이 활성화될 때마다 자동으로 교정됩니다. 모듈 상태를 나타내는 녹색 LED 상태 표시등과 4개 채널 각각을 나타내는 표시등이 5개 있습니다. 1746-NT4 모듈에는 백플레인 절연 입력 채널이 4개 있습니다. 백플레인 전류 소비량은 5V DC에서 60mA, 24V DC에서 40mA입니다. 백플레인 전력 소비량은 5V DC에서 0.3W, 2V DC에서 0.5W이며, 컨버터 분해능은 16비트이고, 95%에서 12~300밀리초 단계 응답을 제공합니다. 대역폭은 2.62~65.5Hz이고 업데이트 주기는 26밀리초~1.2초이며 A/D 변환에 시그마-델타 변조를 사용합니다. SLC 500 섀시의 슬롯 0을 제외한 모든 슬롯에 설치할 수 있습니다. 단자당 두 개의 전선을 사용하며, 최대 전선 굵기는 2.5mm(14 AWG)이고 최대 케이블 임피던스는 25옴입니다. 열전대 입력에는 차폐 연선 열전대 연장선을 사용하고, mV 입력에는 Belden 8761 또는 동급 전선을 사용해야 합니다.

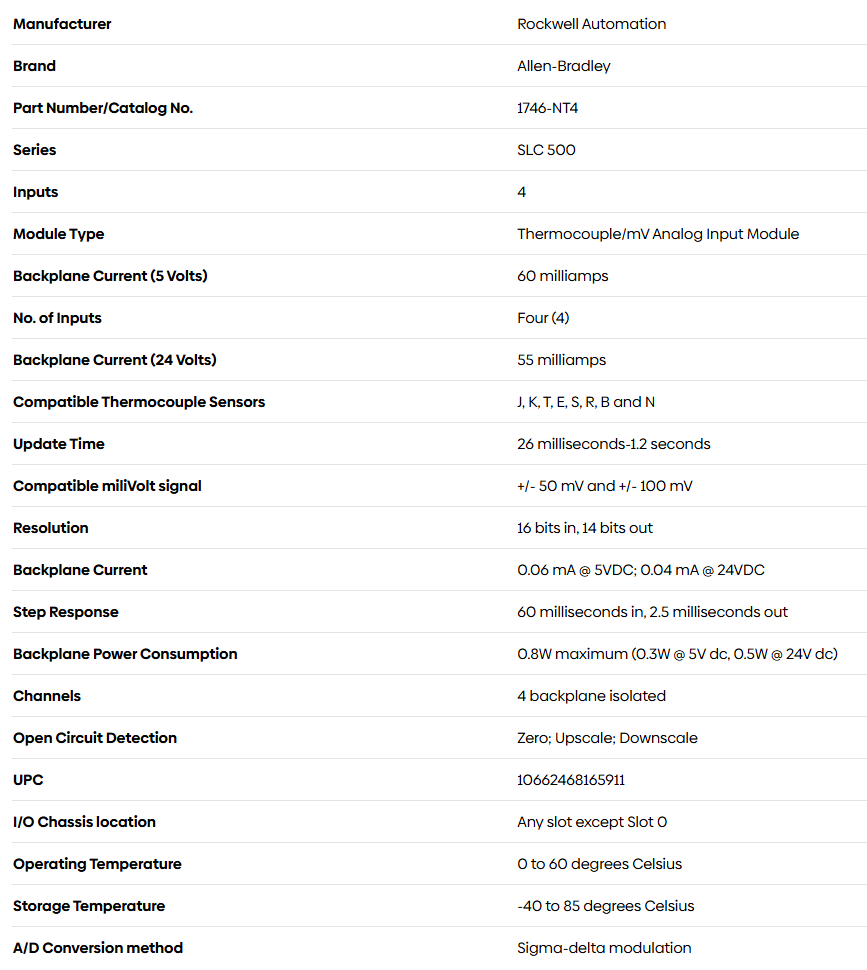

기술 사양

우리의 서비스 세스:

1. 당사의 모든 제품은 새롭고 오리지널이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 재고를 대량 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1) 100% 새롭고 원래의 공장 밀봉!

2) 보증기간 : 1년

3) 포장: 상자가 있는 원래 포장.

4) 배송기간 : 결제 후 3~7일 이내 배송

5) 모든 상품은 배송 전에 테스트됩니다.
