Allen Bradley 1746-OB16 SLC500 개별 DC 출력 모듈 새롭고 원본 고품질

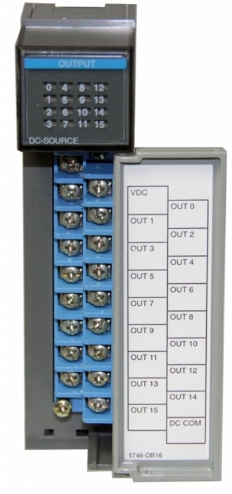

앨런 브래들리 1746-OB16 SLC500 개별 DC 출력 모듈

1746-OB16은 SLC500 제품군과 호환되는 이산 출력 모듈입니다. 이 모듈은 16개의 24VDC 출력 채널을 갖추고 있으며, 공정 또는 기계의 수동 및 자동 제어를 구현하는 전기 장치에 전원을 공급하는 데 사용됩니다.

1746-OB16P는 프로세서 또는 통신 모듈용으로 예약된 가장 왼쪽 모듈을 제외한 SLC500 섀시의 모든 슬롯에 장착되는 단일 슬롯 모듈입니다. 1746-OB16P의 백플레인 전류 소모량은 5VDC에서 0.250A, 24VDC에서 0A입니다. OFF 상태 누설 전류는 1mA, 부하 전류는 1mA입니다. 각 채널의 연속 전류는 30°C(86°F)에서 1.5A, 60°C(140°F)에서 1.0A이며, 모듈당 연속 전류는 0~60°C(32~140°F)에서 6.4A입니다.

1746-OB16P는 출력 그룹화나 개별 채널 분리 기능을 제공하지 않습니다. 16개의 채널로 구성된 단일 그룹으로 제공됩니다. 각 채널의 ON 신호 지연은 0.1ms, OFF 신호 지연은 1.0ms이며, ON 상태 전압 강하는 1.0A에서 1.0V, 10ms에서 포인트당 서지 전류는 4.0A, 모듈당 서지 전류는 10ms에서 32.0A입니다.

1746-OB16P는 프로세서와 함께 로컬 섀시에 설치되거나 통신 어댑터와 함께 분산 I/O 스테이션에 작동할 수 있습니다.

Allen-Bradley의 1746-OB16 SLC 500 디지털 DC 출력 모듈은 16개의 24V DC 출력을 갖춘 DC 모듈로, 1746 I/O 섀시의 빈 슬롯에 장착할 수 있습니다. 16개의 출력점과 5V DC에서 0.280A의 백플레인 전기 정격, 24V DC에서 0A의 백플레인 전기 정격을 제공합니다. 1746-OB16은 부하에 따라 최대 신호 지연 시간이 OFF 시 1ms, ON 시 0.1ms이며, OFF 상태에서 최대 전류 손실은 1mA입니다. ON 상태에서는 0.50A에서 1.2V의 전압 손실이 발생하며, 각 지점이 전달할 수 있는 최소 부하는 1mA입니다. 1746-OB16은 각 출력 지점에 대해 섭씨 30도에서 0.5A, 섭씨 60도에서 0.25A의 공칭 입력 전류를 가지며, 모듈당 섭씨 30도에서 8A, 섭씨 60도에서 4A의 총 입력 전류를 가집니다. 또한 섭씨 30도에서 1초마다, 섭씨 60도(화씨 140도)에서 2초마다 10ms 동안 3A의 전류 서지가 발생합니다. 1746-OB16은 1500V AC에서 테스트된 백플레인과 출력 간의 전압 절연을 제공하며 총 방열량은 7.6W입니다. UL-A196, CSA, C-UL Class I, Division 2 위험 환경 등급을 받았으며 CSA 및 UL 인증을 받았습니다. 1746-OB16은 작동 시 5~95% 비응축 주변 습도에서 섭씨 0~60도(화씨 32~140도)의 작동 온도 범위를 가지며 30G 작동 충격과 57~200Hz에서 2.5G 작동 진동을 견딜 수 있도록 설계되었습니다.

기술 사양 1746-OB16

모듈 유형 : 디지털 DC 출력 모듈

시리즈 : SLC500

부품 번호/카탈로그 번호 : 1746-OB16

출력 수 : 16개(16) 출력

출력 전압 : 24VDC 출력

작동 전압 범위 : 10-30VDC

출력 지연 시간, OFF에서 ON까지 : 1.0밀리초

출력 지연 시간, ON에서 OFF까지 : 0.1밀리초

OFF 상태 누설 전류 : 1mA

5.1V에서의 백플레인 전류 : 0.135A

점당 연속 전류: 1.5 A @ 30 °C (86 °F) 1.0 A @ 55 °C (131 °F)

모듈당 연속 전류, 최대 : 6.4A @ 0...60°C (32...140°F)

전압 범위 : 10-50볼트 DC 소스

출력 : 16

전류/출력 : 0.5 또는 0.25 암페어

현재/모듈 : 8 또는 4 암페어

백플레인 전류(5볼트) : 280밀리암페어

전류/모듈(30도): 9암페어

응용 프로그램 : 고전류

단계적 응답 : 60밀리초 입력, 2.5밀리초 출력

방열 : 7.6와트
