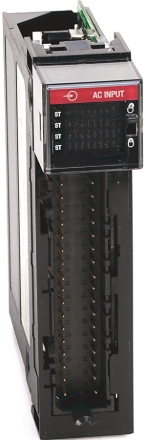

앨런 브래들리1756-IA32 ControlLogix 32 Pt D/I 120V AC 모듈
Allen-Bradley 1756-IA32는 ControlLogix Discrete 입력 모듈입니다. 32개의 입력 채널을 갖춘 AC 입력 모듈로, 각 그룹당 16개 채널씩 2개 그룹으로 74~132VAC의 신호 전압 범위를 수용합니다. 1756 로컬 또는 분산 I/O 섀시에 설치할 수 있습니다.1756-IA32는 ControlLogix 프로그래밍 가능 자동화 컨트롤러(PAC) 제품군에 속합니다. 이 입력 모듈의 각 채널은 고정된 하드웨어 지연 시간을 가지고 있습니다. 예를 들어, OFF에서 ON으로 전환 시 1.5ms, ON에서 OFF로 전환 시 1ms의 지연 시간을 갖습니다. 사용자가 설정할 수 있는 지연 시간은 필터 시간 옵션으로 설정할 수 있으며, OFF에서 ON으로 전환 시 1ms 또는 2ms, ON에서 OFF로 전환 시 9ms 또는 18ms의 지연 시간을 선택할 수 있습니다.1756-IA32의 입력 신호를 종단하려면 탈착식 단자대(RTB) 모듈이 필요합니다. 호환되는 RTB 모듈로는 케이지 클램프 단자인 1756-TBCH와 스프링 클램프 단자인 1756-TBSH가 있습니다.이 모듈은 5.1V에서 165mA, 24VDC에서 2mA의 전류를 소모하고 60도에서 6.1와트의 전력 소모와 20.8 BTU/Hr의 열 방출로 0.9와트의 백플레인 전력을 소모합니다.
기술 사양 1756-1732년
제조사: Rockwell Automation
24볼트에서의 백플레인 전류:2밀리암페어
전력 소모(최대):6.1W @ 60°C(140°F)
작동 전압 범위:74-132VAC
입력 전압:120VAC 볼트 AC
모듈 유형:디지털 DC 입력 모듈
시리즈:컨트롤로직스
부품 번호/카탈로그 번호:1756-1732년
상표:앨런-브래들리
입력 수:32개(32) 입력
모듈 키잉:전자
입력 지연 시간, OFF에서 ON으로 하드웨어 지연:1.5ms 공칭/10ms 최대 + 필터 시간
입력 지연 시간, ON에서 OFF까지 하드웨어 지연:1ms 공칭/8ms 최대 + 필터 시간
열 방출:60°C(140°F)에서 20.8 BTU/시간
탈착식 단자대:1756-TBCH; 1756-TBSH
입력:32
입력 지연 시간:프로그래밍 가능한 9밀리초 또는 18밀리초
최소 작동 전류:74V AC에서 5밀리암페어
최대 작동 전류:132V AC에서 10밀리암페어
최대 입력 전류, 오프 상태:2.5 밀리암페어
5볼트에서의 백플레인 전류:165밀리암페어
제거 가능한 단자대:1756-TBCH, 1756-TBS6H
설명:
Allen-Bradley 1756-IA32는 ControlLogix 디지털 I/O 모듈입니다. 이 AC 입력 모듈에는 사용자가 입력 및 통신 상태와 모듈 상태를 확인할 수 있는 디스플레이가 있습니다. 이 모듈은 각 그룹당 16점씩 총 32개의 입력을 제공합니다. 1756-IA32와 호환되는 탈착식 단자대 하우징(RTB)은 1756-TBCH와 1756-TBS6H입니다. 이 모듈의 연속 절연 전압은 250V입니다. 전압 범위는 120V AC, 50/60Hz이며, 입력 전압과 동일합니다. 24V에서 전류 소모량은 2mA, 5.1V에서 165mA입니다. 작동 전압 범위는 74~132V AC, 47~63Hz입니다. 0.9W는 1756-IA32 모듈의 총 백플레인 전력이고 최대 돌입 전류는 390mA입니다. 나사에서 백플레인까지의 입력 지연 시간은 이 모듈에서 나타나며, 꺼짐에서 켜짐으로의 하드웨어 지연은 공칭 1.5ms 또는 최대 10ms에 사용자가 선택할 수 있는 필터 시간(1ms 또는 2ms)이 추가됩니다. 켜짐에서 꺼짐으로의 하드웨어 지연은 공칭 1ms 또는 최대 8ms에 사용자가 선택할 수 있는 필터 시간(9ms 또는 18ms)이 추가됩니다. 최대 전력 소모는 섭씨 60도에서 6.1W이고 열 소모는 시간당 20.8BTU입니다. 꺼짐 상태에서 최대 전압은 20V이고 최대 전류는 2.5mA입니다. 반면, 켜짐 상태의 전류 범위는 74V AC에서 최소 5mA에서 132V AC에서 최대 15mA입니다.
