Allen Bradley 1756-IF8 ControlLogix 8포인트 A/I 모듈 새 제품

앨런 브래들리1756-IF8 ControlLogix 8포인트 A/I 모듈

Allen-Bradley 1756-IF8은 ControlLogix 제품군의 아날로그 입력 모듈입니다. 이 모듈은 8개의 싱글 엔드, 차동 및 2개의 고속 차동 입력 채널을 제공하며, +/-10VDC, 0-10VDC, 0-5VDC 및 0-20mA 입력 신호에 맞게 구성 가능합니다. +/-10VDC의 경우 15비트, 기타 신호 유형의 경우 16비트 분해능을 제공합니다.이 모듈의 설치 인스턴스 수에는 사실상 제한이 없습니다. 대부분의 ControlLogix 컨트롤러는 최대 4,000개의 아날로그 I/O 신호를 처리할 수 있습니다. 1756-IF8은 컨트롤러와 함께 로컬 섀시에 설치하거나 분산형 I/O 랙에 설치할 수 있습니다.1756-IF8은 시그마-델타 변환 방식을 사용하며, 수신 신호를 정수 모드(왼쪽 정렬, 2초 보수) IEEE 32비트 부동 소수점 레지스터로 저장합니다. 1756-TBCH 및 1756-TBSH 착탈식 단자대(RTB)를 사용하며, 사용자 정의 기계식 키잉을 지원합니다.

기술 사양 1756-IF8

제조사: Rockwell Automation

백플레인 전류(24볼트)：40mA

전력 소모(최대) 전압 모드：1.73W 현재 모드: 2.33W

백플레인 전류(5볼트)：150mA

모듈 유형：아날로그 입력

시리즈：컨트롤로직스

부품 번호/카탈로그 번호：1756-IF8

상표：앨런-브래들리

입력 수：8채널 전압/전류 입력

변환 방법：시그마-델타

데이터 형식：정수 모드(왼쪽 정렬, 2의 보수) IEEE 32비트 부동 소수점

입력 신호 범위：-10…10V 0…10V 0…5V 0…20mA

입력 해상도：±10.25V: 320 µV/카운트(15비트 플러스 부호 바이폴라) 0…10.25V: 160 µV/카운트(16비트) 0…5.125V: 80 µ/V 카운트(16비트) 0…20.5mA: 0.32 µA/카운트(16비트)

입력：2개의 고속 차동 장치, 4개의 차동 장치, 8개의 싱글 엔드

입력 해상도：(+--) 10.25볼트, 0-5.125볼트, 0-10.25볼트

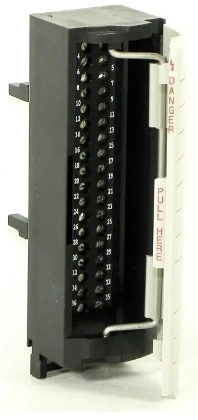

제거 가능한 단자대：1756-TBCH, 1756-TBS6H

전력 소비：1.73와트

설명:

Allen-Bradley 1756-IF8은 ControlLogix 프로그래밍 가능 자동화 컨트롤러(PAC) 제품군의 아날로그 입력 모듈입니다. 이 아날로그 입력 모듈은 +/-10VDC, 0-10VDC 및 0-5VDC 전압 신호와 0-20mA 전류 신호와 같은 다양한 입력 신호에 맞게 구성할 수 있는 8개의 입력 채널을 제공합니다. 이 모듈은 일반적으로 송신기, 변환기, 신호 분배기, 신호 분리기, 패널 미터 및 기타 유사한 기능을 갖춘 장치와 같은 아날로그 신호 생성 계측기 및 장치를 인터페이스하는 데 사용됩니다. 1756-IF8은 높은 분해능의 변환을 제공하는 단일 슬롯 모듈입니다. 15비트에서 16비트까지 다양한 분해능을 제공합니다. 특정 모듈 분해능은 ±10.25V입니다. +/-10VDC의 경우 320µV/카운트(15비트 플러스 부호 바이폴라), 160µV/카운트(16비트); 0-10VDC의 경우 80 µ/V 카운트(16비트), 0-5VDC 및 0…20.5mA의 경우 0-20 mA 신호의 경우 0.32 µA/카운트(16비트).

1756-IF8은 단일 종단 배선, 차동 배선, 고속 모드 차동 배선의 세 가지 방식으로 배선할 수 있습니다. 단일 종단 배선에서는 모든 입력 장치가 공통 접지에 연결되어 신호 입력의 한 쪽을 신호 접지와 비교할 수 있습니다. 그런 다음 모듈에서 이 차이를 사용하여 컨트롤러에 디지털 데이터를 생성합니다. 단일 종단 배선 방식을 사용하면 모듈의 사용 가능한 채널 수가 극대화됩니다. 애플리케이션에 별도의 신호 쌍이 있거나 공통 접지를 사용할 수 없는 경우와 환경에서 향상된 노이즈 내성이 필요한 경우 차동 배선을 사용해야 합니다. 이 배선 방식에서 채널은 서로 완전히 절연되지 않습니다. 그러나 가능한 한 가장 빠른 데이터 업데이트가 필요한 경우 고속 모드 차동 배선 방식을 사용해야 합니다. 이 모드에서는 모듈의 4개 채널 중 하나만 사용할 수 있습니다.

1756-IF8의 주요 기능으로는 모듈 필터, 범위 미만/범위 초과 감지, 프로세스 알람, 단선 감지, 다중 입력 범위, 실시간 샘플링, 디지털 필터, 속도 알람 등이 있습니다. 백플레인 전압 및 전류 정격은 5.1V DC, 최대 150mA, 24V DC, 최대 40mA입니다. 입력 전류 범위는 4~20mA, 입력 전압 범위는 -10~10V입니다. 소비 전력은 1.73W이며, 최대 과전압 보호는 30V DC(전압) 및 8V DC(전류)입니다.
