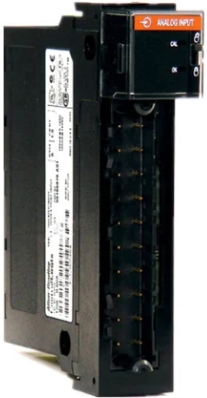

Allen Bradley 1756-IF8I ControlLogix 8포인트 아날로그 입력 새 제품

앨런 브래들리 1756-IF8I ControlLogix 8포인트 아날로그 입력

1756-IF8I는 ControlLogix 아날로그 입력 모듈입니다. 8개의 개별 절연된 전류 및 전압 입력 채널을 제공하며, ±10.5V, 0~10.5V, 0~5V 및 0~21mA의 입력 신호 범위와 호환됩니다. 24비트 분해능을 제공하며 2선식 및 4선식 트랜스미터와 호환됩니다. 모듈의 각 채널에는 과전압 보호, 단락 회로 감지, 모듈 온도 범위 오류, 램프 속도와 같은 데이터 경고, 프로세스 알람 및 기타 모듈 진단 기능이 제공됩니다.

기술 사양 1756-IF8I

제조사: Rockwell Automation

상표：앨런-브래들리

부품 번호/카탈로그 번호：1756-IF8I

시리즈：컨트롤로직스

채널：8개의 분리된 채널

모듈 유형：아날로그 입력

IO 범위：0-10볼트

입력：8점, 절연, 전압 또는 전류 모드의 모든 조합

변환 방법：시그마-델타

전류 소모량(5.1볼트)：200밀리암페어

데이터 형식：IEEE 32비트 부동 소수점

전류 소모량(24볼트)：150 또는 400 밀리암페어

입력 신호 범위：-10…10V 0…10V 0…5V 0…20mA

입력 해상도：24비트; ±10.5V(1.49 ?V/카운트) 0…10.5V(1.49 ?V/카운트) 0…5.25V(1.49 ?V/카운트) 0…21 mA(2.99 nA/카운트)

해결：16-21비트

울로 둘러싼 땅：열려 있는

백플레인 전류(5볼트)：200mA

백플레인 전류(24볼트)：전압/비소싱 전류 모드: 150mA 소싱 전류 모드: 400mA (소싱 전류 모드에서 채널은 루프 전원을 제공합니다.)

전력 소모(최대)：전압 모드: 4.6W 비소싱 전류 모드: 5.1W 소싱 전류 모드: 7.3W

설명:

Allen-Bradley 1756-IF8I의 24비트 분해능은 전압 입력 시 +/- 10.5VDC, 0~10.5VDC, 0~5.25VDC에 대해 1.49 ΩV/count의 실제 분해능을 제공하며, 전류 입력 시 0~21mA 신호에 대한 실제 분해능은 2.99 nA/count입니다. 이 분해능은 아날로그 모듈의 표준 분해능이 아니며, 표준 아날로그 입력의 일반적인 분해능은 13~16비트 분해능에 불과합니다.

종료된 아날로그 신호는 실제 프로세스 변수와의 인터페이스를 가능하게 합니다. 이는 PLC(프로그래밍 가능 논리 제어기)가 인간-기계 인터페이스(HMI), 감시 제어 및 데이터 수집(SCADA), 분산 제어 시스템(DCS)과 같은 컴퓨터 기반 제어 시스템과 통합되어 프로세스를 모니터링하거나 제어하는 데 필수적입니다.

이 모듈은 로컬, 분산 또는 원격 I/O 설치 여부에 관계없이 모든 ControlLogix 섀시에 설치됩니다. 신호 배선을 위해 1756-TBCH 및 1756-TBS6H 탈착식 단자대가 필요하며, 이 모듈에 적합한 전선 규격은 0.33~2.1mm²(22~14AWG)의 단선 또는 연선 차폐 구리선입니다.

Allen-Bradley 1756-IF8I는 8점 범용 절연 아날로그 전류/전압 입력 모듈입니다. 입력 신호 배선을 위해서는 36핀 탈착식 단자대(RTB)가 필요합니다. 1756-IF8I는 24비트 변환 분해능을 통해 더욱 높은 정확도를 제공하며, 2선식 또는 40선식 송신기 구성을 지원합니다.

당사 서비스:

1. 당사의 모든 제품은 새롭고 원본이며 품질이 좋습니다.

2. 우리의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1) 100% 새롭고 원래의 공장 밀봉!

2) 보증기간 : 1년

3) 포장: 상자가 있는 원래 포장.

4) 배송기간 : 결제 후 3~7일 이내 배송

5) 모든 상품은 배송 전에 테스트됩니다.
