Allen Bradley 5069-IB16 Compact 5000 DC 입력 모듈 새 제품

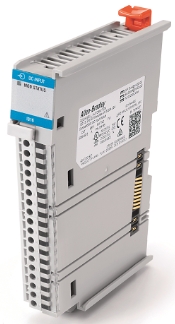

앨런 브래들리 5069-IB16 컴팩트 5000 DC 입력 모듈

Allen-Bradley 5069-IB16은 Compact 5000 Discrete 입력 모듈입니다. 16개의 싱킹 입력 채널을 갖춘 DC 입력 모듈로, 단일 입력 채널 그룹에서 10~32VDC의 신호 전압 범위를 수용합니다. 입력 전류 범위는 채널당 4~7.4mA @ 10~32VDC입니다. 이 모듈은 신호를 종단하기 위해 RTB가 필요합니다. 호환되는 RTB로는 5069-RTB18-SPRING RTB와 5069-RTB18-SCREW RTB가 있습니다.

기술 사양 5069-IB16

모듈 유형: 디지털 DC 입력 모듈

부품 번호/카탈로그 번호：5069-IB16

상표：앨런-브래들리

제조업체：로크웰 오토메이션

시리즈：컴팩트 5000 I/O

입력 수：16개(16) 입력

입력 전압：12/24VDC

작동 전압 범위：10-32VDC

모듈 키잉：전자

입력 지연 시간, OFF에서 ON으로：50µs + 필터 시간

전력 소모(최대)：3.9와트

모드 파워：75mA @ 18…32V DC

MOD 전원 패스스루, 최대：9.55A @ 18…32V DC

SA 파워：200mA @ 79…264V AC

SA 전원 패스스루, 최대: 9.95 A @ 79…264V AC

열 방출: 13.3 BTU/hr

탈착식 단자대: 5069-RTB18-스프링 RTB; 5069-RTB18-스크류 RTB

입력 수: 16채널 1그룹(싱킹)

출력 수: 없음

전압 종류: 12/24V DC 싱크

입력 전압 범위: 10-32V DC

출력 전압 범위: 없음

전력 소모: 3.9와트

인클로저 유형: 없음(개방형)

크기: 5.4 x 0.87 x 4.2인치(138 x 22 x 105mm)

무게: 0.39파운드(175g)

설명:

5069-IB16은 Allen-Bradley의 이산 입력 모듈입니다. 이 모듈은 Compact 5000 I/O 제품군에 속합니다. 10~32VDC의 전압 범위에서 작동하며 16개의 싱킹 입력 채널을 제공하여 신호 장치를 프로그래밍 가능 자동화 컨트롤러(PAC)에 통합할 수 있습니다.

5069-IB16은 CompactLogix 컨트롤러의 로컬 I/O 모듈 또는 Compact 5000 이더넷 I/P 통신 어댑터와 함께 설치된 분산 I/O 구성 요소로 작동할 수 있습니다. 모듈의 용도와 관계없이, 이 모듈의 입력 채널은 최소 10VDC, 최대 32VDC의 전압 공급에서 작동하며, 정격 전압은 24VDC입니다. 마찬가지로, 최소 온 상태 전류는 10V에서 4mA, 최대 온 상태 전류는 32VDC에서 7.4mA이며, 정격 입력 전류는 24VDC에서 6mA입니다.

이 모듈은 DIN 레일 장착형입니다. 이 시리즈의 다른 모듈과 마찬가지로, DIN 레일 래치와 상하부 연동 장치가 있어 인접 모듈과의 적절한 정렬을 보장합니다. 이 모듈은 입력 신호 배선을 위해 탈착식 단자대(RTB)와 함께 사용됩니다. 이 모듈과 호환되는 RTB에는 5069-RTB18-SPRING RTB와 5069-RTB18-SCREW RTB가 있습니다. 신호 연결 시, 적절한 전선 크기는 0.5~1.5mm²(22~16 AWG)의 단선 또는 연선 차폐 구리선이며, 절연 등급은 105°C(221°F) 이상, 절연체를 포함한 최대 직경은 2.9mm(0.11인치)입니다. 스프링형 RTB를 사용할 경우, 단자당 한(1) 개의 전선만 사용하는 것이 좋습니다. 마찬가지로 나사형 RTB를 사용하는 경우 권장되는 전선 크기는 0.5-1.5mm2(22…16 AWG) 단선 또는 연선 차폐 구리선이며, 절연 등급은 105°C(221°F) 이상이며, 절연을 포함하여 최대 직경은 3.5mm(0.14인치)입니다.

이 모듈의 입력 전압 범위는 10-32V DC입니다. 이 모듈의 최대 돌입 전류(MOD 전력)는 75mA입니다. 이 모듈의 패스스루 전압(MOD 전력)은 18-32V DC입니다. 이 모듈의 최대 전력 소모는 3.9W입니다. 이 모듈의 최대 열 소모는 13.3 BTU/hr입니다. Allen-Bradley 5069-IB16은 개방형 장비로 제공됩니다. 5069-IB16은 산업 환경에서 사용하도록 설계되었습니다. 이 모듈은 Zone 2 환경에 적용할 경우 오염 2 환경(EN/IEC0664-1에 정의됨)에서 사용됩니다. 인클로저는 기기를 통해서만 접근할 수 있어야 합니다. MOD 전력과 SA 전력에 별도의 외부 전원 공급 장치를 사용하십시오. 이렇게 하면 하나만 사용할 때 발생할 수 있는 바람직하지 않은 결과를 방지할 수 있습니다.
