급변하는 산업 자동화 환경에서 정밀성, 신뢰성, 그리고 적응성은 필수 불가결한 요소입니다. Allen Bradley 1746-NI4 SLC 500 아날로그 입력 모듈은 이러한 원칙을 충실히 구현하며, 다양한 응용 분야에서 고음질 아날로그 신호를 캡처할 수 있는 견고한 솔루션을 제공합니다.

1746-NI4 이해하기: 간략한 개요

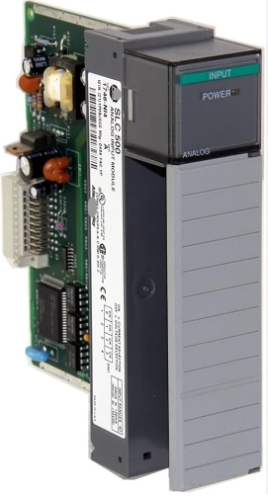

Allen Bradley 1746-NI4는 SLC 500 시리즈 프로그래머블 로직 컨트롤러(PLC) 전용으로 설계된 4채널 아날로그 입력 모듈입니다. SLC 500의 모듈식 아키텍처와 완벽하게 호환되도록 설계되어 유연하고 확장 가능한 아날로그 신호 수집 솔루션을 제공합니다. 온도, 압력, 유량 또는 기타 연속 변수를 모니터링하는 경우, 1746-NI4는 정확하고 신뢰할 수 있는 데이터 수집을 보장하여 산업 공정에서 정밀한 제어 및 모니터링을 가능하게 합니다.

1746-NI4를 차별화하는 주요 특징

1. 높은 정밀도 및 해상도

1746-NI4의 가장 두드러진 특징 중 하나는 높은 정밀도와 해상도입니다. 16비트 해상도를 통해 아날로그 신호의 미세한 변화까지 감지할 수 있어 공정 매개변수의 아주 작은 변동까지도 포착할 수 있습니다. 이러한 정밀도는 제약 제조나 화학 공정과 같이 정확도가 매우 중요한 분야에서 필수적입니다. 작은 편차라도 중대한 결과를 초래할 수 있기 때문입니다.

2. 다양한 입력 범위

이 모듈은 0-20mA, 4-20mA, ±20mA, 0-1mA 등 다양한 입력 신호를 지원하여 여러 센서 및 트랜스듀서에 적용할 수 있습니다. 이러한 다용도성 덕분에 추가적인 신호 컨디셔닝 장비가 필요 없어 시스템 설계가 간소화되고 비용이 절감됩니다. 또한 전류 및 전압 입력을 모두 처리할 수 있어 유연성이 뛰어나 다양한 산업 환경에 원활하게 통합될 수 있습니다.

3. 차음 및 잡음 내성

산업 현장은 전기적 노이즈와 간섭이 빈번하게 발생하는 환경으로, 이는 신호 품질 저하 및 시스템 성능 저하를 초래할 수 있습니다. 1746-NI4는 채널 간 절연 기능을 통해 이러한 문제를 해결합니다. 최대 500V AC/710V DC의 채널 간 절연을 제공하여 신호 무결성을 향상시킬 뿐만 아니라, 전기 서지 또는 고장으로 인한 모듈 및 연결 장비의 손상을 방지합니다. 또한, 모듈에 내장된 저역 통과 디지털 필터(6~250Hz 범위에서 프로그래밍 가능)는 고주파 노이즈를 억제하여 신호 품질을 더욱 향상시킵니다.

4. 간편한 설정 및 진단

1746-NI4는 직관적인 설계와 RSLogix 500 프로그래밍 소프트웨어와의 호환성 덕분에 설정이 매우 간편합니다. 이 소프트웨어는 입력 범위, 필터링 매개변수 및 기타 모듈 설정을 위한 사용자 친화적인 인터페이스를 제공하여 시운전 프로세스를 간소화합니다. 또한, 모듈에는 채널 활동 및 모듈 상태를 포함한 실시간 상태 정보를 제공하는 5개의 녹색 LED 표시등이 있어 신속한 문제 해결 및 유지 보수가 가능합니다.

5. 견고한 구조와 신뢰성

1746-NI4는 산업 환경의 혹독한 조건을 견딜 수 있도록 설계되었으며, 견고한 구조로 장기적인 신뢰성을 보장합니다. 0~60°C의 작동 온도 범위와 -40~+85°C의 보관 온도 범위를 갖추고 있어 다양한 기후 및 환경 조건에서 사용하기에 적합합니다. 또한, UL, CSA, CE, GOST 및 KC 인증을 획득하여 국제 안전 및 품질 표준을 준수함을 입증하고 사용자에게 안심을 제공합니다.

1746-NI4의 응용

1746-NI4는 다재다능함과 신뢰성을 갖추고 있어 다양한 산업 분야에 이상적인 선택입니다. 일반적인 사용 사례는 다음과 같습니다.

• 공정 제어: 화학, 석유화학 및 제약 산업에서 이 모듈은 온도, 압력 및 유량과 같은 주요 공정 매개변수를 모니터링하고 제어하여 최적의 제품 품질과 안전을 보장하는 데 사용됩니다.
• 에너지 관리: 발전 및 배전 시스템에서 1746-NI4는 전압, 전류, 역률과 같은 전기적 매개변수에 대한 데이터를 수집하여 효율적인 에너지 관리 및 부하 균형을 가능하게 합니다.
• 기계 모니터링: 제조 및 포장 라인에서 이 모듈은 진동, 토크, 속도와 같은 기계 성능 지표를 모니터링하여 예측 유지보수를 용이하게 하고 가동 중지 시간을 최소화합니다.
• 환경 모니터링: 1746-NI4는 수처리 및 폐수 관리 시스템에서 pH, 탁도, 용존 산소와 같은 매개변수를 측정하여 환경 규정 준수를 보장하고 공중 보건을 보호합니다.

산업 자동화를 위한 검증된 솔루션

Allen Bradley 1746-NI4 SLC 500 아날로그 입력 모듈은 전 세계 산업 자동화 시스템에서 신뢰받는 부품으로 자리매김하고 있습니다. 높은 정밀도, 다양한 입력 범위, 견고한 절연 기능, 그리고 간편한 구성 덕분에 공정 제어 및 모니터링을 최적화하고자 하는 엔지니어와 자동화 전문가에게 없어서는 안 될 필수 도구입니다. 산업이 발전하고 새로운 기술이 도입됨에 따라 1746-NI4는 가장 까다로운 환경에서도 일관된 성능과 안정성을 제공하는 든든한 동반자로 남을 것입니다. 기존 시스템을 업그레이드하든 새로운 시스템을 설계하든, 1746-NI4는 진지하게 고려해 볼 만한 가치가 있는 모듈입니다.
