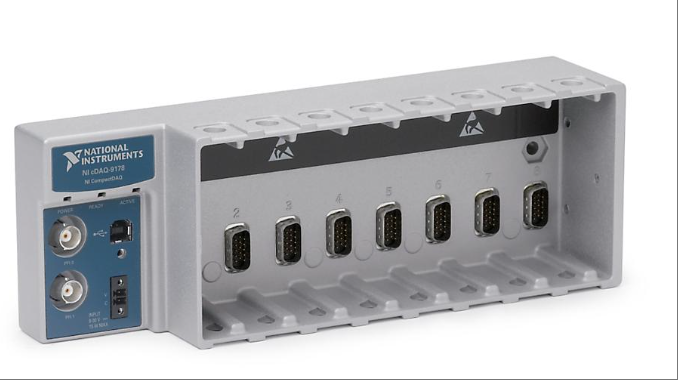

CDAQ-9178
CDAQ-9178 모델은 소형 휴대용 센서 측정 시스템용으로 특별히 설계된 8슬롯 USB 소형 데이터 수집 섀시입니다. 이 섀시는 USB 인터페이스를 통해 플러그 앤 플레이 기능을 제공하여 추가 전원 어댑터 없이 PC, 노트북 또는 넷북에 쉽게 연결할 수 있어 장치 배포 프로세스를 크게 간소화합니다. 이 섀시의 핵심 장점은 다양한 유형의 C 시리즈 I/O 모듈을 혼합하여 구성할 수 있다는 것입니다. 사용자는 테스트 요구 사항에 따라 아날로그 I/O, 디지털 I/O 및 카운터/타이머 모듈을 유연하게 조합하여 복잡한 신호의 동기식 수집 및 처리를 구현할 수 있습니다. 이 섀시에는 4개의 32비트 범용 카운터/타이머가 장착되어 있으며, 이중 BNC 커넥터를 통해 클럭 및 트리거 신호를 공유하여 고정밀 타이밍 및 동기화 요구 사항을 충족할 수 있습니다. 컴팩트한 디자인은 휴대성과 산업용 신뢰성을 모두 제공하며, 실험실, 생산 라인, 모바일 테스트 플랫폼 등 다양한 환경에 적합합니다. 모듈식 확장 기능을 통해 사용자에게 유연하고 효율적인 데이터 수집 솔루션을 제공하며, 특히 다중 채널 및 높은 동기화 측정이 필요한 산업 자동화 및 테스트 시나리오에 적합합니다.
기술 사양 CDAQ-9178
인터페이스 및 전원 공급 장치:
버스 커넥터: USB 2.0 인터페이스를 채택하여 플러그 앤 플레이 기능을 지원하고, USB를 통해 전원을 공급하기 위해 추가 전원 어댑터가 필요 없어 장치 배포 프로세스가 간소화됩니다.
입력 전압 범위: 9V~30V, 최대 입력 전력 15W, 다양한 전원 공급 환경과 호환됩니다.
슬롯 및 모듈 호환성:
슬롯 수: 8개의 슬롯을 탑재하여 C 시리즈 I/O 모듈의 유연한 구성을 지원하고 아날로그 I/O, 디지털 I/O, 카운터/타이머 모듈을 혼합하여 복잡한 테스트 요구 사항을 충족할 수 있습니다.
카운터/타이머 기능:
카운터 내장: 4개의 32비트 범용 카운터/타이머를 통합하고 직교 인코더 PWM, 이벤트 카운팅, 펄스 시퀀스 생성, 주기/주파수 측정을 지원합니다.
BNC 인터페이스: 내장된 BNC 커넥터 2개를 통해 카운터에 접근하여 클록 및 트리거 신호 공유를 달성하고 동기화 정확도를 향상시킵니다.
타이밍 및 동기화 기능:
다중 속도 지원: 7개의 하드웨어 타이밍 작업을 동시에 실행하고, 3개의 독립적인 아날로그 입력 속도를 지원하며, 멀티태스킹 병렬 처리 시나리오에 적합합니다.
외부 트리거: 외부 BNC 트리거 인터페이스를 갖추고 있어 디지털 모듈 배선이 필요 없이 외부 장치와 동기화할 수 있어 시스템 통합이 간소화됩니다.
기계적 및 보호 성능:
크기: 무부하 상태에서 254mm(길이) x 88.13mm(너비) x 33.27mm(높이), 컴팩트한 디자인으로 공간을 절약합니다.
보호 수준: 최대 IP30 표준, 방진 기능이 있어 산업 현장 환경에 적합합니다.
환경 적응성: 작동 온도 범위는 -20°C ~ 55°C이며, 30g 충격과 3g 진동을 견딜 수 있어 혹독한 작업 조건의 요구 사항을 충족합니다.
안전 및 규정 준수:
안전 표준: IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 인증을 준수하여 전기적 안전을 보장합니다.
환경 규정 준수: RoHS 지침과 프탈레이트 제한 요구 사항을 충족하여 사용자 건강과 환경 보호를 보장합니다.
소프트웨어 및 개발 지원:
드라이버 및 도구: LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI 및 Measurement Studio와 호환되는 NI DAQmx 드라이버가 표준으로 장착되어 DAQ 지원 코드 생성 기능을 제공합니다.
구성 도구: 장치 구성, 테스트, 샘플 프로그램 호출을 지원하는 통합 NI Measurement&Automation Explorer(MAX)입니다.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
