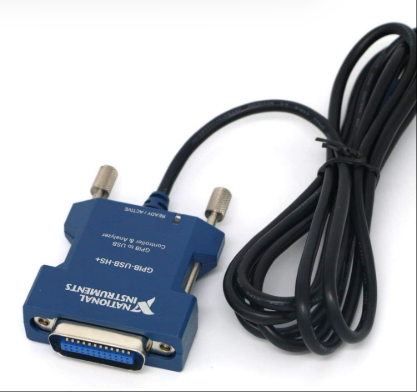

GPIB-USB-HS+
GPIB-US-HS+는 산업용 테스트 및 계측기 통합 시나리오를 위해 특별히 설계된 고성능 IEEE 488 컨트롤러 겸 휴대용 분석기입니다. 이 장치는 USB 2.0 인터페이스를 통해 컴퓨터에 연결되며, 프런트엔드는 24핀 공용 GPIB(IEEE 488) 인터페이스를 채택하여 최고 수준의 IEEE 488.2 표준 프로토콜을 지원하여 빠르고 안정적인 데이터 전송 및 장치 제어를 구현합니다. 이 장치의 핵심 장점은 GPIB 케이블 없이 최대 14개의 프로그래밍 가능한 계측기를 연결할 수 있어 배선의 복잡성과 비용을 크게 줄일 수 있다는 것입니다. 이 장치에는 NI-488.2 드라이버 소프트웨어 인증이 내장되어 있어 타사 GPIB 계측기와의 높은 호환성과 연결 안정성을 보장합니다. 또한 온보드 분석기 기능을 통합하고 하드웨어 상태의 실시간 모니터링 및 오류 진단을 지원하여 사용자가 시스템 문제를 신속하게 파악하고 해결할 수 있도록 지원합니다.
이 제품은 컴팩트한 디자인으로 대부분의 시험 장비 크기와 호환되므로 실험실이나 생산 라인과 같이 공간이 제한된 환경에 적합합니다. 자동화 테스트, 장비 교정, 데이터 수집 등 다양한 분야에 적용 가능하며, USB 인터페이스를 통해 장비와 컴퓨터의 효율적인 통합을 지원합니다. 특히 여러 장비 간 협업이 필요한 시험 환경에 적합합니다. 기존 GPIB 솔루션과 비교하여 GPIB-US-HS+는 하드웨어 연결 간소화, 프로토콜 호환성 향상, 분석 기능 강화를 통해 프로젝트 개발 주기를 크게 단축하고 유지 보수 비용을 절감할 수 있어 산업 시험 분야의 효율성과 신뢰성 향상에 핵심적인 도구로 자리매김했습니다.
기술 사양 GPIB-USB-HS+
인터페이스 및 프로토콜
프런트 엔드 연결: 24핀 공용 GPIB(IEEE 488) 인터페이스, IEEE 488.2 표준 프로토콜과 호환됩니다.
USB 인터페이스: USB 2.0 표준 Type A 플러그, 고속 데이터 전송(480Mb/s)을 지원합니다.
프로토콜 지원: 최대 7920KB/s(3선 모드에서는 최대 1830KB/s)의 데이터 전송 속도를 제공하는 HS488 프로토콜을 지원합니다.
2. 성능 매개변수
버스 전원 공급: USB 버스를 통해 전원을 공급받으며, 일반적인 전력 소모량은 80mA, 최대 200mA입니다(추가 전원 어댑터 필요 없음).
다중 장치 제어: GPIB 케이블이 필요 없이 최대 14개의 GPIB 프로그래밍 가능 기기를 동시에 제어할 수 있어 배선이 간소화됩니다.
분석기 기능: 온보드 GPIB 분석기가 내장되어 있어 버스 트랜잭션 모니터링, 트리거 캡처, 데이터 재생을 지원합니다.
3、물리적 특성
크기: 8.0cm(길이) x 6.1cm(너비) x 2.0cm(높이), 대부분의 테스트 장비에 적합한 컴팩트한 디자인입니다.
무게: 153그램(USB 케이블 포함), 가벼운 디자인으로 휴대와 통합이 간편합니다.
설치 방법: M3.5 × 0.6 나사 구멍으로 고정하며, 최대 토크는 0.56 N·m(5.0 lb·in)입니다.
4、환경 적응성
작동 온도: 0 ° C ~ 55 ° C(IEC 60068-2-1/2-2 표준 준수).
보관 온도: -20°C ~ 70°C(IEC 60068-2-1/2-2 표준 준수).
습도 범위: 작동 습도 10% ~ 90%(비응축), 보관 습도 5% ~ 95%(비응축).
오염 수준: 레벨 2, 산업 환경에 적합함.
5. 소프트웨어 및 드라이버
드라이버 지원: Windows, Linux 등 주요 운영 체제와 호환되는 통합 NI-488.2 드라이버 소프트웨어 라이선스(버전 14.0 이상)가 포함되어 있습니다.
개발 도구: GPIB Analyzer 사용자 매뉴얼과 NI-488.2 도움말 파일을 제공하여 버스 트랜잭션 모니터링과 디버깅을 지원합니다.
프로토콜 호환성: 다양한 브랜드의 장치 간 협업을 보장하기 위해 타사 GPIB 계측기와 호환됩니다.
6. 안전 및 전자파 적합성
안전 기준: IEC 60950-1, EN 60950-1, UL 60950-1 등과 같은 국제 안전 규정을 준수합니다.
전자파 적합성: EN 61326-1(A등급), EN 55011(1그룹, A등급), FCC 47 CFR Part 15B 등의 표준을 충족합니다.
