DGST-10-10-PA

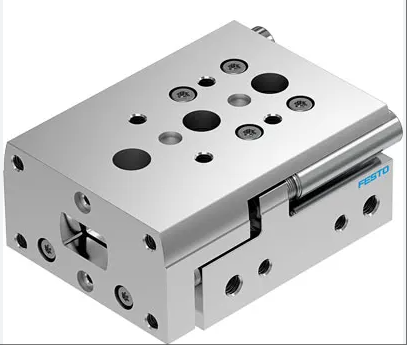

Festo DGST-10-10-PA는 정밀 자동화 애플리케이션을 위해 특별히 설계된 소형 슬라이드형 실린더입니다. 핵심 기능은 다음과 같습니다.
구조 및 성능: 이중 피스톤 시프트 포크 구조를 채택하고 순환 볼 베어링 가이드 레일과 결합하여 높은 강성과 낮은 마찰 직선 왕복 운동을 구현합니다. 스트로크는 10mm, 최대 이론 힘 값은 94N(6bar에서)이며 반복 정밀도는 ≤ 0.3mm로 정밀 위치 결정 요구 사항을 충족합니다.
버퍼 및 감지: 양쪽 끝에는 탄성 버퍼 링/패드가 장착되어 있으며, 유압 버퍼(예: DGST-Y12 모델)를 선택적으로 선택하여 충격을 효과적으로 흡수할 수 있습니다. 근접 스위치 위치 감지를 지원하여 터미널 위치를 정확하게 피드백합니다.
설치 및 호환성: 유연한 설치 방법으로 다양한 자동화 시나리오에 적용할 수 있습니다. 작동 매체는 ISO 8573-1:2010 표준을 준수하는 압축 공기이며, 작동 압력 범위는 0.1-0.8MPa이고 주변 온도는 -10°C ~+60°C입니다.
적용 분야: 전자 조립, 경공업, 그래스핑 기술 및 픽킹 앤 플레이스 장치, 정밀 위치 지정 장치, 프레스 핏 시스템 등과 같은 기타 시나리오에서 널리 사용됩니다.
이 모델은 컴팩트한 디자인, 높은 정밀도, 신뢰성으로 인해 자동화 장비의 선형 모션 제어에 이상적인 선택입니다.
기술 사양DGST-10-10-PA
모델: DGST-10-10-PA
유형: 가이드 로드가 있는 슬라이딩 테이블 실린더
실린더 직경 : 20mm (피스톤 직경에 비례)
여정: 10mm
설치방식 : 고정형(기본형)
윤활 방식 : 오일 공급 실린더 없음
성능 매개변수
작동 압력 : 0.1 MPa~1 MPa (1 bar~8 bar 압력 범위 선택 가능)
최대 가스 소비량: 6bar에서의 이론적인 가스 소비량은 141L/min(수축 스트로크)입니다.
이론적 힘: 직접 표시되지는 않았지만 6bar에서 전방 프로세스 동안의 이론적 힘 값은 약 94N입니다(유사한 모델 데이터 참조)
반복 정확도: ≤ 0.3mm
최종 위치 충격 에너지: 0.14줄
환경 온도:- 20°C ~ +80°C
구조 및 재료
버퍼: 양쪽 끝에 탄성 버퍼 링/패드
피스톤 로드 나사산: 내부 나사산
재질 : 실린더 배럴과 피스톤 로드는 고합금 스테인리스 스틸로 제작되었으며, 씰링재는 NBR(니트릴 고무)입니다.
크기와 무게
치수: 50mm(길이)
무게: 0.5kg
테스트 및 액세서리
위치 감지: 근접 스위치(SMT-8M-A-PS-24V-E-0.3-M8D, SMT-10M-PS-24V-E-0.3-L-M8D 등)를 통해 달성
추천 첨부파일:
근접 스위치(모델 551375, 574334)
단방향 스로틀 밸브(모델 GRLA-M5-QS-4-D)
위치 결정 슬리브(모델 ZBH-7-B)
응용 프로그램 및 호환성
작동 매체: 압축 공기(ISO 8573-1:2010 표준 준수)
적용 시나리오: 전자 조립, 경량 기계, 그립 기술과 같은 자동화 분야
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
