DNC-63-550-PPV-A

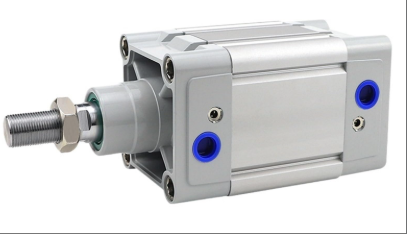

DNC-63-550-PPV-A 모델은 산업 자동화 분야를 위해 특별히 설계된 고성능 복동 표준 실린더입니다. 실린더 직경은 63mm, 스트로크는 550mm이며 ISO 15552 표준을 준수합니다. 프로파일형 실린더 구조를 채택하고 양단에 조절식 공압 완충 시스템(PPV)을 장착하여 충격과 소음을 효과적으로 줄이고 수명을 연장합니다. 이 제품은 다음과 같은 특징을 가지고 있습니다.
고강도 및 내식성: 피스톤 로드는 고합금강 소재로 제작되었으며, 표면은 단단한 크롬 도금 처리되어 강도와 내식성이 우수합니다. 실린더 배럴은 정제된 알루미늄 합금으로 제작되었으며, 매끄러운 표면은 양극 산화 처리되어 내마모성이 향상되었습니다.
모듈형 설계: 다양한 응용 분야 시나리오의 요구 사항을 충족하기 위해 사각형 피스톤 로드, 비틀림 방지 변형, 내열 씰 등과 같은 여러 파생 및 액세서리 구성을 지원합니다.
효율적인 밀봉 및 낮은 마찰: 피스톤 씰은 TPE-U(폴리우레탄) 소재로 제작되어 마찰 저항을 줄이는 동시에 양방향 밀봉의 신뢰성을 보장합니다.
광범위한 작업 매개변수: 작업 압력 범위는 0.6bar ~ 12bar, 작업 온도 범위는 -20°C ~ 80°C로 건조한 압축 공기 또는 윤활 매체 환경에 적합합니다.
이 제품 모델은 기계, 전자, 포장, 인쇄, 플라스틱, 로봇 등의 산업에서 널리 사용됩니다. 선형 왕복 운동 작업을 효율적으로 수행할 수 있으며, 자동화 생산 라인의 이상적인 실행 구성 요소입니다.
기술 사양 DNC-63-550-PPV-A
사양
모델: DNC-63-550-PPV-A
실린더 유형: 복동 표준 실린더
실린더 직경: 63mm
이동거리: 550mm
2. 작업 매개변수
작동 압력 범위: 0.6bar ~ 12bar(또는 적용 분야에 따라 1bar ~ 10bar)
작동 온도 범위:- 20 ° C ~ 80 ° C
작동 매체: 건조 압축 공기(윤활 또는 비윤활)
3. 성능 매개변수
6bar에서의 이론적인 힘:
전진 여행: 1870 N
복귀 여정: 1682 N
이동 질량: 663g(0mm 스트로크 시)
10mm 스트로크당 추가 질량 계수: 73g
최종 충격 에너지: 0.5 J
버퍼 길이: 22mm
4. 밀봉 및 재료
밀봉재:
피스톤 씰 : TPE-U(폴리우레탄)
피스톤로드 씰: NBR(니트릴고무) 또는 TPE-U
실린더 소재 : 단조 알루미늄 합금(양극산화 처리)
피스톤로드 재질 : 고합금강(표면은 경질크롬 처리)
5. 설치 및 연결
설치 방법: 내부 나사산 또는 부속품을 통해 설치, 다양한 설치 위치 지원
공압 연결: G3/8(표준 나사 인터페이스)
부착 호환성: 근접 스위치, 센서, 셀프 센터링 커넥터 등의 액세서리 지원
6. 버퍼 시스템
버퍼 유형: PPV(양쪽 끝에 조절 가능한 공압 버퍼 포함)
버퍼 기능:
양쪽 끝의 조절 가능한 버퍼링으로 충격과 소음을 줄였습니다.
보조 버퍼 링(고속 또는 고주파에서 에너지를 더욱 흡수)
7. 디자인 및 구조
설계 표준: ISO 15552, NF E 49 003.1(프랑스), UNI 10 290(이탈리아) 및 기타 표준을 준수합니다.
모듈형 디자인: 다양한 파생 유형(사각형 피스톤 로드, 비틀림 방지 변형, 내열 씰 등)을 지원합니다.
설치 액세서리: 거의 모든 설치 위치에 적합한 광범위한 설치 액세서리를 제공합니다.
8. 환경 및 내구성
부식 저항성 수준: CRC 2(중간 부식 저항성)
보호 수준: 방폭 요구 사항(ATEX 인증 등) 충족
서비스 수명: 높은 밀봉성과 낮은 마찰 설계로 서비스 수명 연장
9. 응용 시나리오
기계, 전자, 포장, 인쇄, 플라스틱, 로봇공학 등의 산업에 적합한 자동화 생산 라인으로, 선형 왕복 운동 작업을 효율적으로 완료할 수 있습니다.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
