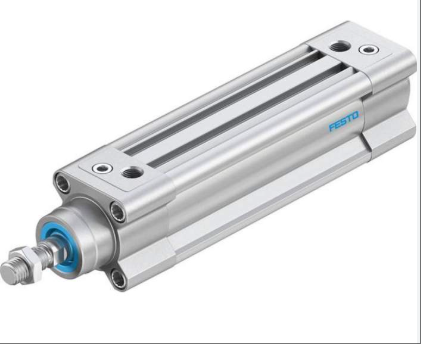

Festo DSBC-32-80-PPVA-N 새 제품 및 정품 고품질

DSBC-32-80-PPVA-N

Festo DSBC-32-80-PPVA-N은 고정밀, 고부하 자동화 어플리케이션을 위해 설계된 ISO 표준 복동 실린더입니다. 핵심 기능은 다음과 같습니다.

구조 및 성능:

실린더 직경은 32mm, 스트로크는 80mm입니다. 매끄럽게 가공된 단조 알루미늄 합금 실린더로 제작되었으며, 무게는 약 11kg입니다.

일관된 전면 및 후면 스트로크 힘 값을 갖는 더블 엔드 피스톤 로드 설계, 이론적인 적용 힘은 483N(6bar에서)에 이릅니다.

자체 조절식 스로틀 터미널 위치 버퍼링, 부하와 속도의 변화에 적응하기 위해 양쪽 끝에서 조절 가능한 버퍼링.

설치 및 호환성:

플랜지 설치, 이어 샤프트 설치(예: SBN-20/25), 더블 이어링 설치(예: SNCB-32) 등 다양한 방법을 제공합니다.

M10 × 1.25 나사산 피스톤로드를 지원하고 조인트 베어링(SGS-M10 × 1.25), 이중 귀걸이(SG-M10 × 1.25) 및 기타 액세서리와 함께 사용할 수 있습니다.

작동 압력 범위는 1~10bar이고, 작동 매체는 압축 공기(ISO 8573-1:2010 표준 준수)입니다.

응용 프로그램 및 장점:

픽앤플레이스 작업, 하중 분산, 로봇 팔 엔드 이펙터 및 일정 공급 시스템과 같은 고도의 동적 모션 시나리오에 적합합니다.

컴팩트한 디자인으로 4방향에서 자기스위치 확인이 가능하며, 축파이프(직경 6/10)로 설치공간을 절약합니다.

높은 안내 정확도, 측면 하중에 대한 강력한 저항성, 추가 윤활이 필요 없음.

이 모델은 높은 신뢰성, 유연한 설치 및 정밀한 제어로 인해 자동화 장비의 선형 모션 액추에이터에 대한 선호 솔루션이 되었습니다.

기술 사양 DSBC-32-80-PPVA-N

모델: DSBC-32-80-PPVA-N

유형: ISO 표준 복동 실린더

피스톤 직경: 32mm

이동 거리: 80mm

작동 모드: 이중 동작

작동 압력 : 0.6bar~12bar

작동 매체: 압축 공기(ISO 8573-1:2010 [7:4:4] 표준 준수)

성능 매개변수

6bar에서의 이론적인 힘:

전진 여행: 483 N

답장 여정: 415 N

모바일 품질:

0mm 스트로크에서: 110g

10mm 스트로크마다 증가: 27g

기본 무게: 465g

10mm 스트로크당 추가 질량 계수: 9g

최종 위치 충격 에너지: 0.4 J

버퍼 길이: 20mm

구조 및 재료

버퍼 방식 : 양쪽 끝 조절형 에어 버퍼(PPV)

피스톤 로드 나사산: M10x1.25

설치 위치 : 아무곳이나

위치 감지: 근접 센서에 사용됨

실린더 소재 : 단조 알루미늄 합금

피스톤로드 재질 : 고합금강, 내식성

밀봉재 : TPE-U(PU)

커버 소재 : 코팅 처리된 다이캐스트 알루미늄

환경 및 호환성

환경 온도:- 20°C ~ 80°C

부식 저항성 수준: CRC 2

공압 연결: G1/8

설치 유형: 옵션 내부(암) 나사산, 액세서리 포함

응용 및 장점

높은 동적 모션: 고속, 멈추지 않는 모션 장면에 적합

낮은 마찰 설계: 낮은 시동 압력, 빠른 동적 반응

클램핑 기능: 교대 부하 또는 시스템 누출 시 피스톤 로드의 위치를 유지할 수 있습니다.

안전한 적용: EU 기계 지침(예: EN 13849)을 준수하기 위해 추가 조치가 필요합니다.

관련 표준

ISO 15552 표준 준수

해당 소재는 RoHS 요구 사항을 준수합니다.
