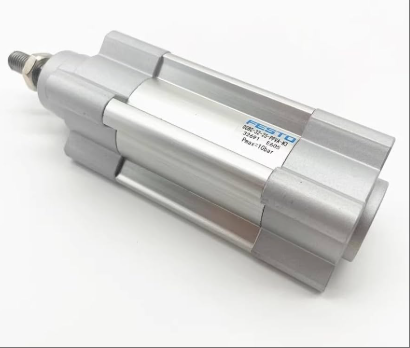

DSBC-63-550-PPVA-N3
Festo 브랜드 DSBC-63-550-PPVA-N3 모델 제품은 산업 자동화 분야를 위해 특별히 설계된 고성능 복동 표준 실린더입니다. 실린더 직경은 63mm이고 스트로크는 550mm입니다. 매끄러운 양극 산화 처리된 정제된 알루미늄 합금 실린더 배럴을 채택하고, 고합금강 피스톤 로드(경질 크롬 처리 표면)와 결합하여 높은 강도와 내식성을 보장합니다. 실린더 양쪽 끝에 조절 가능한 공압 버퍼 시스템이 장착되어 충격과 소음을 효과적으로 줄이고 수명을 연장합니다. 피스톤 씰은 TPE-U(폴리우레탄) 재질로 제작되어 마찰 저항을 줄이는 동시에 양방향 씰링의 신뢰성을 보장합니다. 이 모델은 ISO 15552 표준을 준수하며 작동 압력 범위는 0.6bar~12bar입니다. 작동 매체는 ISO 8573-1:2010[7:4:4]을 준수하는 압축 공기이며 윤활 매체 작동을 지원합니다. 본 제품은 적당한 내식성(CRC 레벨 2)을 갖추고 있으며, -20°C ~ 80°C의 주변 온도 범위에 적합합니다. 기계, 전자, 포장, 인쇄, 플라스틱, 로봇 등 다양한 산업의 자동화 생산 라인에 적합하며, 선형 왕복 운동 작업을 효율적으로 완료할 수 있습니다.
기술 사양 DSBC-63-550-PPVA-N3
모델: DSBC-63-550-PPVA-N3
실린더 사양
실린더 직경: 63mm
이동거리: 550mm
작동 압력 범위: 0.6bar ~ 12bar(또는 0.04MPa ~ 1.2MPa)
작동 온도 범위:- 20 ° C ~ 80 ° C
힘과 하중
6bar에서의 이론적인 힘(전방 스트로크): 1870N
6bar에서의 이론적 힘(리턴 스트로크): 1682N
완충액 형태
버퍼 유형: PPVA(양쪽 끝에 조절 가능한 공압 버퍼 포함)
설치 및 안내
설치 방법 : 내부 나사산을 통해 설치, 다양한 설치 위치 지원
유도방식 : 피스톤로드 유도로 동작 안정성 확보
밀봉 및 재료
밀봉 시스템:
피스톤 씰 재질 : TPE-U(폴리우레탄)
피스톤로드 씰 오일 스크레이퍼 재질 : TPE-U(폴리우레탄)
버퍼 밀봉재 : TPE-U(폴리우레탄)
재료 과학:
실린더 재질 : 매끄러운 양극산화 정제 알루미늄 합금
피스톤 소재 : 정제된 알루미늄 합금
피스톤로드 재질 : 고합금강(표면은 경질크롬 처리)
너트 재질 : 아연 도금 강철
베어링 소재 : POM(폴리옥시메틸렌)
위치 감지
위치 감지: 근접 스위치를 통해 감지(외부 나사 설계)
기타 특성
작동 모드: 이중 동작
작동 매체: 압축 공기, ISO 8573-1:2010 [7:4:4] 준수
부식 저항성 수준: CRC 2(중간 부식 저항성)
이동 질량: 430g(0mm 스트로크 기준)
10mm 스트로크당 추가 질량 계수: 62g
적용 가능한 주변 온도 범위:- 20 ° C ~ 80 ° C
최종 충격 에너지: 1.3 J
버퍼 길이: 22mm
응용 시나리오
기계, 전자, 포장, 인쇄, 플라스틱, 로봇 산업 등 높은 정밀도, 긴 스트로크, 내식성이 요구되는 자동화 장비에 적합합니다.
제품의 장점:
높은 강도와 내식성: 고합금강 피스톤 로드와 정제된 알루미늄 합금 실린더 배럴을 사용하여 장기적으로 안정적인 작동을 보장합니다.
낮은 마찰 및 밀봉 성능: TPE-U 밀봉 소재는 마찰 저항을 줄이고 밀봉 성능을 향상시킵니다.
모듈식 디자인: 다양한 부착물과 옵션을 지원하고, 구성이 유연하며, 다양한 애플리케이션 요구 사항을 충족합니다.
이 제품 모델은 산업 자동화 분야에서 널리 사용되며 선형 왕복 운동 작업을 효율적으로 완료할 수 있습니다.
