Festo DSBC-80-200-PPVA-N3 1383340 새롭고 원본 고품질

DSBC-80-200-PPVA-N3 1383340

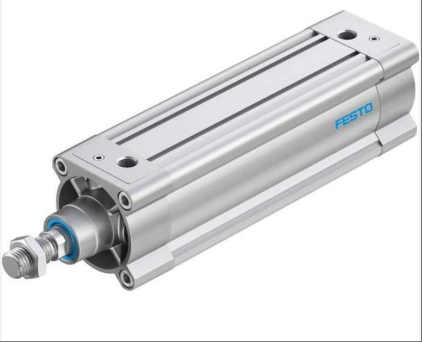

DSBC-80-200-PPVA-N3(1383340) 모델은 산업 자동화용으로 특별히 설계된 고정밀 복동 표준 실린더입니다. 실린더 직경은 80mm, 스트로크는 200mm로 ISO 15552 규격을 준수합니다. 프로파일형 실린더 구조를 채택하고 양단에 조절식 공압 완충 시스템(PPVA)을 장착하여 충격과 소음을 효과적으로 줄이고 수명을 연장합니다. 이 제품은 다음과 같은 특징을 가지고 있습니다.

고강도 및 내식성: 피스톤 로드는 경질 크롬 도금된 고합금강으로 만들어졌으며, 실린더는 정제된 알루미늄 합금으로 만들어지고 양극산화 처리되어 마모 및 내식성을 보장합니다.

모듈식 설계: 다양한 응용 프로그램 요구 사항을 충족하기 위해 여러 파생 유형과 액세서리(예: 사각 피스톤 로드, 비틀림 방지 변환)를 지원합니다.

효율적인 밀봉 및 낮은 마찰: 피스톤 씰은 TPE-U 소재를 사용하여 마찰 저항을 줄이는 동시에 양방향 밀봉 안정성을 보장합니다.

폭넓은 작동 매개변수: 작동 압력 범위 0.4bar ~ 12bar, 작동 온도 -20°C ~ 80°C, 건조 압축 공기 또는 윤활 매체 환경에 적합합니다.

이 모델은 기계, 전자, 포장, 인쇄, 플라스틱, 로봇 등의 산업에서 널리 사용되고 있으며, 자동화 생산 라인에서 선형 왕복 운동 작업을 효율적으로 완료하기 위한 이상적인 실행 구성 요소입니다.

기술 사양 DSBC-80-200-PPVA-N3 1383340

사양

피스톤 직경: 80mm

이동거리 : 200mm

피스톤로드 나사산 : M20 × 1.5

설치 방법: 선택 사항, ISO 15552 표준 준수

작동 매개변수

작동 압력 범위: 0.4bar ~ 12bar

작동 모드: 이중 동작

작동 매체: 압축 공기, ISO 8573-1:2010 [7:4:4] 표준 준수

부식 저항성 수준: 중간(CRC 2)

환경 온도 범위:- 20 ° C ~ 80 ° C

성능 매개변수

6bar에서의 이론적인 힘 값:

전진 경로: 3016 N

복귀 여정: 2721 N

최종 충격 에너지: 1.8 J

버퍼 길이: 31mm

버퍼 유형: 공압 버퍼, 양쪽 끝 조절 가능

물리적 매개변수

모바일 품질:

0mm 스트로크의 이동 질량: 1590g

10mm 스트로크당 추가 이동 질량: 39g

제품 무게:

0mm 스트로크 기준 무게 : 4500g

10m 이동당 추가 중량: 92g

재료 및 밀봉

실린더 재질 : 매끄러운 양극산화 정제 알루미늄 합금

피스톤로드 재질 : 고합금강

실링재 : TPE-U(폴리우레탄)

설치 및 연결

공압 인터페이스: G3/8 내부 나사산

부착 지원 : 근접 스위치, 설치 브래킷 및 기타 액세서리 장착 가능

응용 및 장점

적용 분야: 기계, 전자, 포장, 인쇄, 플라스틱 가공, 로봇 자동화.

장점: 높은 정밀도, 낮은 마찰, 내식성, 모듈식 설계, 다양한 산업 환경에 적합함.

이 실린더 모델은 효율적이고 안정적이며 유연한 구성을 통해 산업 자동화 분야의 선형 모션 액추에이터에 대한 엄격한 요구 사항을 충족합니다.
