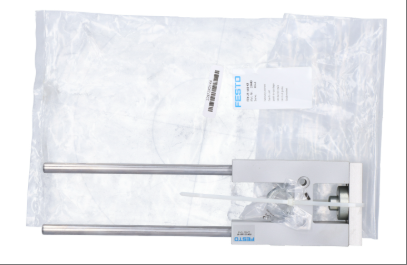

FEN-25-160-KF 33483
고정밀 유도: 순환 볼 베어링 구조를 채택하여 우수한 직선 운동 정확도를 제공하며, 공작물 취급과 같은 고정밀 작업에 적합합니다.
비틀림 방지 설계: 높은 토크 부하에서 ISO 표준 실린더가 비틀리는 것을 효과적으로 방지하여 시스템 안정성을 보장합니다.
대형 스트로크 지원: 스트로크 범위 2-250mm(본 모델은 스트로크가 160mm임), 다양한 응용 분야 요구 사항 충족
높은 하중 용량: 최대 동적 출력 힘 Fy/Fz는 520N에 달하고 정적 힘은 830N으로 높은 하중 조건에 적합합니다.
컴팩트한 구조: 스트로크가 0mm일 때 기본 중량은 813g에 불과하며, 스트로크 10mm당 12g의 추가 중량이 있어 설치가 유연하고 공간을 절약할 수 있습니다.
환경 적응성: 작동 온도 범위는 -20°C ~ 80°C이며 RoHS 환경 표준을 준수하여 산업 환경 요구 사항에 적합합니다.
고정밀, 비틀림 방지, 큰 스트로크, 컴팩트한 설계가 특징인 이 모델은 자동화 장비의 실린더 유도의 핵심 구성 요소가 되었으며 공작 기계, 포장 기계, 산업용 로봇 등의 분야에서 널리 사용되고 있습니다.
기술 사양 FEN-25-160-KF 33483
모델: FEN-25-160-KF
제품 코드: 33483
안내 구조 및 성능
유도 방식 : 원형 볼 베어링 유도
비틀림 방지 기능: 높은 토크 부하에서 ISO 표준 실린더가 비틀리는 것을 방지합니다.
유도 정확도: 고정밀 직선 운동
여행 및 적재
이동 범위: 2-250mm (이 모델의 이동 거리는 160mm입니다)
최대 동적 출력력:
Fy(축): 520N
Fz(레이디얼): 520N
최대 정적 출력력:
Fy(축): 830N
Fz(방사형): 830N
토크와 토크
최대 동적 토크:
Mx：15Nm
내：20Nm
Mz：20Nm
최대 정적 토크:
맥스：24Nm
내：31Nm
Mz：31Nm
구조와 무게
기본 중량(0mm 스트로크): 813g
10mm 스트로크당 추가 질량: 12g
중심 오프셋(10mm 스트로크마다): 4.7mm
환경 및 재료
작동 온도 범위:- 20°C - 80°C
재료 과학:
가이드 요소: 열처리 강철
쉘: 양극산화 처리된 알루미늄 합금
요크 플레이트: 양극산화 처리된 알루미늄 합금
설치 및 호환성
설치 방법: 내부(암) 나사산 사용
RoHS 환경 표준 준수
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년

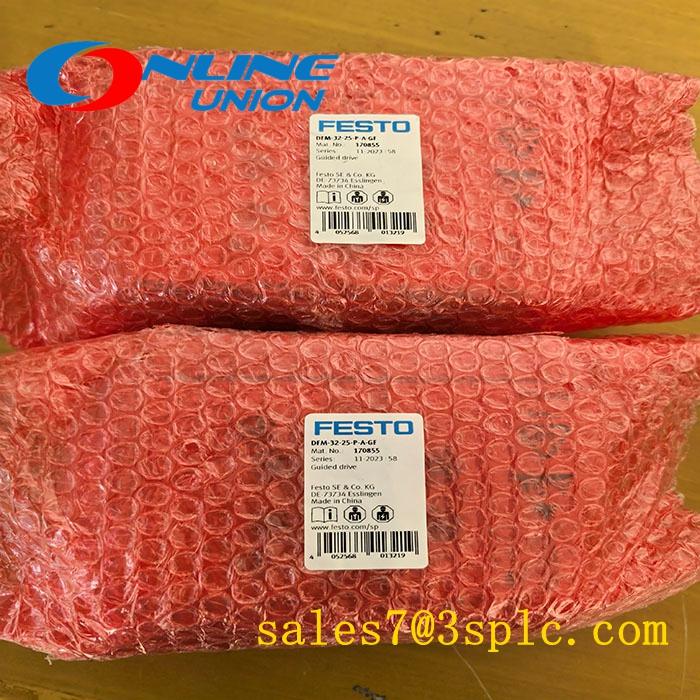

3. 포장: 상자로 된 원래 포장.
