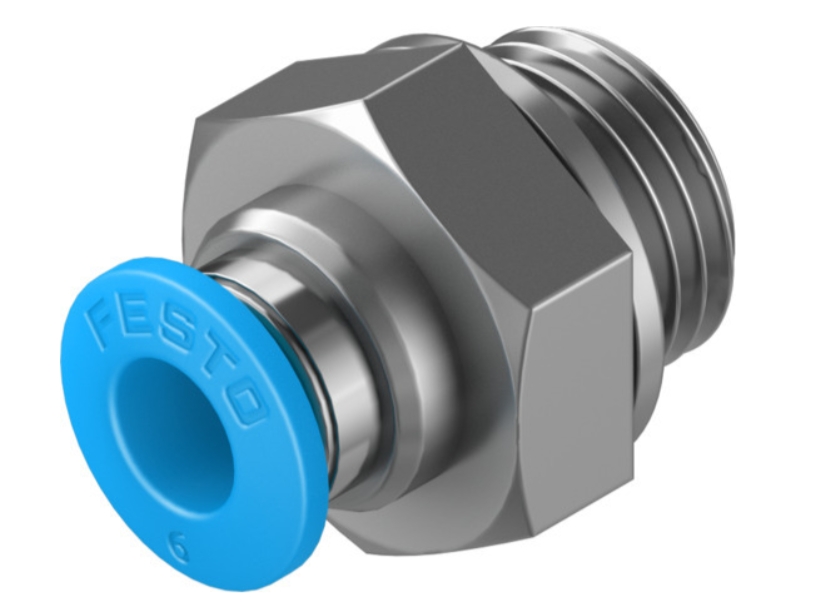

페스토 QS-G1/4-8 푸시인 피팅
설명
Quick Star QS 제품군은 1,000개 이상의 표준 및 기능 피팅을 갖춘 압축 공기 및 물용 편리한 푸시인 피팅 시스템을 제공합니다. 고품질 수나사식 튜브 어댑터는 다양한 미터법, G 평행 또는 R 테이퍼 나사산과 직경을 제공하여 모든 연결부에 적합합니다.
정보
• 각 공압 피팅에 대한 최대 유연성
• 간편하고 빠르고 쉬운 푸시인 설치
• 공압 응용 분야에서 사용하기 위한 튜브(호스) 연결 스타일에 나사산이 있음
• -10~+80°C의 넓은 작동 온도 범위
• 최대 14bar의 공기압 범위
• 다양한 나사산 및 직경 커넥터 크기로 제공
• 높은 내식성을 갖춘 견고하고 단단한 니켈 도금 황동
기술 데이터
크기:기준
공칭 너비：7mm
나사형 플러그의 씰 유형：씰링 링
장착 위치：어느
설계：직선 디자인
팩 크기：10
구조 설계：푸시풀 원리
전체 온도 범위에 대한 작동 압력：-0.095MPa ... 0.6MPa
전체 온도 범위에 대한 작동 압력：-0.95바 ... 6바
전체 온도 범위에 대한 작동 압력：-13.775 psi ... 87 psi
온도에 따른 작동 압력：-0.095MPa ... 1.4MPa
온도에 따른 작동 압력：-0.95바 ... 14바
온도에 따른 작동 압력：-13.775 psi ... 203 psi
작동 압력에 대한 정보：물: 최대 50°C에서 최대 0.6MPa
작동 매체: ISO 8573-1:2010에 따른 압축 공기 [7:-:-] 물(액체, 얼음 없음)
작동 및 파일럿 매체에 대한 정보: 오일 윤활로 작동 가능
물: G-나사는 추가 액세서리로 씰링 링 유형 OL에서만 가능합니다.
내식성 등급(CRC)：1 - 낮은 부식 응력
LABS(PWIS) 적합성: VDMA24364-B1/B2-L
주변 온도: -10 °C ... 80 °C
공칭 조임 토크: 9 Nm
공칭 조임 토크 허용 오차：± 20%
제품 무게：15g
장착 유형: 외부 육각형, AF 17
공압 연결 1: 외부 나사 G1/4
공압 연결 2: 공압 튜빙 외경 8mm용
릴리스 링 색상: 블루
재료에 대한 참고 사항: RoHS 준수
하우징 소재: 황동, 니켈 도금
릴리스 링 소재: POM
튜빙 씰 재질: NBR
튜브 고정 클로 재질: 고합금 스테인리스 스틸
제품 조립을 완성하기 위한 완벽한 액세서리를 찾아보세요
B-1/4
GRLA-1/8-QS-6-D
PUN-H-8X1,25-BL
U-1/4
