KEYENCE LR-ZB100CP 새롭고 오리지널 고품질

LR-ZB100CP

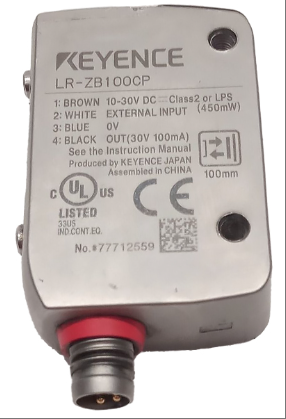

LR-ZB100CP 모델은 컴팩트한 직사각형 하우징과 M8 4핀 커넥터를 갖춘 고성능 디지털 레이저 센서입니다. 35mm에서 100mm까지 감지 거리를 조절할 수 있으며, 이중 단차 분해능(35-50mm 단차 정확도 1.5mm, 50-100mm 단차 정확도 3mm)과 0.2mm의 디스플레이 분해능을 제공합니다. 660nm 적색 레이저 광원(1등급 레이저 안전 등급)을 탑재하여 다양한 감지 상황에 맞춰 BGS/FGS 배경 억제 모드를 전환할 수 있습니다. 핵심 회로는 10-30VDC의 넓은 전압 전압 공급 장치를 채택했으며, 전원 역방향 보호, 출력 과전류 보호, 서지 보호 기능을 내장하고 있습니다. 작동 전류는 24VDC에서 ≤ 18mA이며, 응답 시간은 1.5m/10mS/50ms의 세 가지 단계로 조절 가능합니다. 출력 인터페이스는 PNP 컬렉터 개방 회로 방식(최대 부하 100mA/30VDC, 잔류 전압 ≤ 2V)입니다. 본 장비는 IP68/IP69K 보호 등급을 갖추고 있으며, 1000룩스 백열전구와 8000룩스 직사광선 간섭을 견딜 수 있습니다. -10℃ ~ +50℃의 온도 범위와 35% ~ 85% RH 습도에서 안정적으로 작동할 수 있습니다. 본체는 SUS316L 스테인리스 스틸과 PES 소재의 디스플레이 화면으로 제작되었으며, 3축 1.5mm/10-55Hz 진동 방지 테스트를 지원합니다. 반도체 패키징 위치 결정, 3C 제품 정밀 조립, 식품 포장 액면 검출 등 산업 자동화 분야에 널리 사용됩니다.

기술 사양 LR-ZB100CP

기본 성능 매개변수

검출 원리: CMOS 레이저 기술을 채택하여 BGS(배경 억제)와 FGS(원격 검출)의 듀얼 모드 전환을 지원하여 복잡한 환경에서도 안정적인 검출을 보장합니다.

감지 거리: 35mm에서 100mm까지 조절 가능하며, 35-50mm 범위에서 ±1.5mm, 50-100mm 범위에서 ±3mm의 세그먼트 정확도를 제공하여 다양한 거리에서 높은 정밀도 요구 사항을 충족합니다.

광원 유형: 적색 레이저(파장 660nm), 1등급 레이저 안전 기준을 준수하여 작업자의 안전을 보장합니다.

디스플레이 해상도: 0.2mm, 감지 데이터를 선명하게 표시하고 모니터링과 조정이 쉽습니다.

스팟 직경: 감지 거리가 100mm일 때 스팟 직경은 약 2×1mm로 감지 정확도를 보장합니다.

2、전기 및 인터페이스 매개변수

전원 공급 전압: 10-30VDC의 광범위한 전압 입력을 지원하고, Class 2 또는 LPS 전원 표준과 호환되며, 다양한 산업용 전원 공급 환경에 적합합니다.

소비 전력: 소비 전력은 24VDC에서 ≤ 18mA, 12VDC에서 ≤ 34mA입니다. 저전력 설계로 운영 비용이 절감됩니다.

출력 유형: PNP 컬렉터 개방 회로 유형, 최대 부하 전류 100mA(30VDC 이하), 잔류 전압 ≤ 2V로 신호 전송의 안정성을 보장합니다.

응답 시간: 다양한 속도에서의 감지 요구 사항을 충족시키기 위해 1.5ms, 10ms, 50ms의 조절 가능한 속도를 지원합니다.

연결 방식: M8 4핀 커넥터를 사용하여 빠른 삽입 및 제거가 가능하며 설치 및 유지 관리가 쉽습니다.

3、환경 적응성 매개변수

보호 수준: IP68(IEC60529 표준) 및 IP69K(DIN40050-9 표준)로 방진, 방수 및 고압 세척 기능이 있어 혹독한 산업 환경에 적합합니다.

환경 온도: 작동 온도 범위는 -10℃ ~+50℃이고, 보관 온도 범위는 -25℃ ~+75℃로 극한 온도 환경에 적합합니다.

습도 범위: 상대 습도 35% ~ 85%(결로 현상 없음)로 습한 환경에서도 안정적으로 작동할 수 있습니다.

진동 방지 및 충격 방지: 10-55Hz 및 1.5mm의 이중 진폭에서 X, Y, Z 3축 진동 방지 테스트와 1000m/s² X, Y, Z 3축 충격 방지 테스트를 지원하여 진동 및 충격 환경에서의 신뢰성을 보장합니다.

환경 조명 간섭 방지: 4000룩스 백열전구와 8000룩스 햇빛에서도 안정적으로 작동하므로 조명이 복잡한 환경에 적합합니다.

4、재료 및 구조적 매개변수

쉘 소재: SUS316L 스테인리스 스틸로 제작되어 내식성과 기계적 강도가 뛰어나 화학, 식품 산업 등 위생 요구 사항이 높은 산업에 적합합니다.

디스플레이 화면 소재: PES(폴리에테르설폰) 소재는 화학적 부식에 강하고, 혹독한 환경에서도 선명한 디스플레이를 보장합니다.

렌즈 커버 소재: PMMA(폴리메틸 메타크릴레이트)로 렌즈를 손상으로부터 보호하기 위해 긁힘 방지 코팅이 되어 있습니다.

밀봉재 : 개스킷과 커넥터 링은 FKM(불소고무)으로 제작되어 고온 내구성과 내화학성 내식성이 우수합니다.

무게: 약 55g(케이블 제외), 가벼운 디자인으로 설치 및 통합이 용이합니다.

기능 및 안전 매개변수

표시등 기능: 3자리 7세그먼트 적색 디지털 디스플레이, 노란색 출력 표시등, 주황색 DATUM 표시등, 녹색 원터치 표시등을 갖추고 있어 감지 상태와 결과를 실시간으로 표시합니다.

보호 회로: 전원 역보호, 출력 과전류 보호, 출력 서지 보호, 출력 역보호 기능이 내장되어 장비와 작업자의 안전을 보장합니다.

외부 입력 기능: 튜닝 및 조명 투사 정지를 위한 외부 입력 제어를 지원하며, 튜닝 입력 시간 ≥ 35ms, 조명 투사 정지 입력 시간 ≥ 2ms로 자동화 제어 요구 사항을 충족합니다.

절연 저항: ≥ 20M Ω (500VDC)로 전기적 절연 성능을 보장합니다.

전압 내구성: 1000VAC, 50/60Hz, 1분, 고전압 환경에서의 안전성을 보장합니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
