MITSUBISHI GT1685M-STBA 새롭고 오리지널 고품질

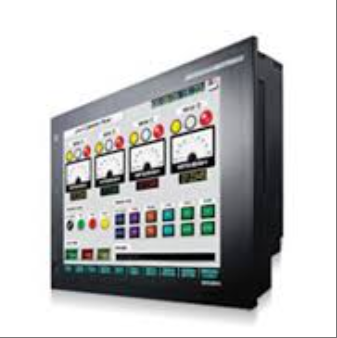

GT1685M-STBA

GT1685M-STBA 모델은 산업 자동화 및 상용 장비 분야를 위해 특별히 설계된 고성능 12.1인치 컬러 터치스크린 HMI(인간-기계 인터페이스) 제품입니다. 800 x 600픽셀 해상도의 고휘도, 광시야각 TFT 컬러 LCD 디스플레이 화면을 채택하여 65,536가지 선명한 색상을 구현하여 강한 조명 환경에서도 선명하고 사실적인 시각 효과를 보장합니다. 또한, 뛰어난 반응성과 내구성을 갖춘 아날로그 저항막 방식 터치 패널을 탑재하여 100만 회 이상의 작동 수명을 자랑하며, 고주파 인간-컴퓨터 상호작용 환경에 적합합니다.

이 모델은 AC 100-240V의 넓은 전압 입력을 지원하며 IP67 보호 등급을 갖추고 있어 먼지와 물 튀김에 효과적으로 견딜 수 있습니다. -20°C에서 60°C까지의 넓은 온도 범위, 특히 복잡한 산업 환경에 적합합니다. 15MB의 내장 사용자 저장 공간(최대 57MB까지 확장 가능)을 갖추고 있으며 이더넷, RS-232, RS-422/485, USB 인터페이스를 통합했습니다. CC Link 및 Modbus와 같은 주요 산업용 통신 프로토콜과 호환되며 PLC 및 주파수 변환기와 같은 장치와 원활하게 연결하여 다중 프로토콜 협업 제어를 구현할 수 있습니다. 또한, 멀티미디어 비디오 및 RGB 신호 입력을 지원하여 장치 상태 시각화 및 데이터 모니터링 요구를 충족합니다. 컴팩트한 구조, 높은 신뢰성 및 확장성을 갖춘 GT1685M-STBA는 기계 제조, 포장, 물류, 상업용 충전소 등의 분야에서 널리 사용되어 산업 자동화 시스템에 효율적이고 안정적인 인간-기계 상호 작용 솔루션을 제공합니다.

기술 사양 GT1685M-STBA

디스플레이 매개변수

화면 크기: 12.1인치.

해상도: 800×600(SVGA), 높은 디스플레이 정확도로 산업 현장에서의 이미지 선명도에 대한 요구 사항을 충족할 수 있습니다.

디스플레이 유형: 고휘도 및 광시야각 TFT 컬러 LCD 디스플레이 화면을 채택하여 색상이 풍부하고 시야각이 넓으며 좌우 80도, 위로 80도, 아래로 60도로 다양한 각도에서 화면 내용을 편리하게 볼 수 있습니다.

디스플레이 색상: 65,536가지 색상으로 자연스러운 색상 전환을 통해 섬세한 시각적 효과를 표현할 수 있습니다.

LCD 밝기: 470cd/m²로 강한 조명 환경에서도 우수한 가시성을 보장합니다.

밝기 조절: 8단계의 밝기 조절을 지원하며, 사용자는 실제 주변 조명 조건에 따라 밝기를 조절할 수 있습니다.

디스플레이 화면 크기: 246(폭) × 184.5(높이) mm.

문자 표시 수: 16점 표준 글꼴의 경우 50자(EM) 37줄, 12점 표준 글꼴의 경우 66자(EM) 50줄.

백라이트 매개변수

백라이트 유형: LED(교체 불가), 최대 60000시간의 긴 사용 수명(한 번에 디스플레이 밝기 50%, 주변 온도 25℃ 기준).

백라이트 색상: 흰색.

터치스크린 매개변수

터치 유형: 아날로그 저항식 터치스크린, 작동이 민감하고 반응이 안정적입니다.

버튼 크기: 최소 2 × 2로 사용자가 정밀한 작업을 수행하는 데 편리합니다.

동시 키 카운트: 기본적인 단일 터치 요구 사항을 충족하려면 여러 개의 키를 동시에 누를 수 없습니다.

수명: 100만회 이상(작동력 0.98N 미만), 내구성이 우수합니다.

인체 감지 매개변수

감지 거리: 1m, 인간의 근접성을 자동으로 감지하고 지능적인 상호작용을 실현할 수 있습니다.

감지 범위: 좌측 하단, 좌측, 우측 모두 70도로 감지 범위가 넓습니다.

감지 지연 시간: 0~4초, 실제 필요에 따라 설정 가능.

메모리 매개변수

플래시 저장 용량: 15MB 내장, 엔지니어링 데이터, OS 저장 등을 저장하는 데 사용됨

플래시 메모리 수명: 100000 사이클, 안정적이고 신뢰할 수 있는 데이터 저장.

확장형 플래시 메모리: 필요에 따라 확장하여 더 큰 데이터 저장 요구 사항을 충족할 수 있는 57MB 플래시 메모리가 내장되어 있습니다.

배터리 매개변수

배터리 유형: GT15- BAT 리튬 배터리.

배터리 수명: 약 5년(주변 온도: 25℃)으로 장치에 안정적인 전력 지원을 제공합니다.

인터페이스 매개변수

RS-422/485:1채널, 전송속도 115200/57600/38400/19200/9600/4800bps, 커넥터 형태는 14핀(암)으로, 연결된 장치간의 통신에 사용됩니다.

RS-232: 단일 채널, 전송 속도 115200/57600/38400/19200/9600/4800bps, 커넥터 모양은 D-서브 9핀(수), 기계 통신, 컴퓨터 연결 등에 사용 가능.

이더넷: 전송방식은 100BASE-TX, 10BASE-T 1ch이고, 커넥터 형태는 RJ-45로, 기기간 통신, 게이트웨이 기능, 개인용 컴퓨터 연결 등에 사용됩니다.

USB(장치) : 최대 전송속도는 풀스피드 기준 12Mbps이며, 1채널이고, 인터페이스 형태는 USB Mini-B로 개인용 컴퓨터에 연결 가능합니다.

USB(호스트): 최대 전송 속도 12Mbps, 1채널, 인터페이스 형태 TYPE-A, 데이터 전송 및 저장에 사용.

CF 카드: 1채널의 표준 플래시 카드 슬롯, TYPEI의 인터페이스 형태로, 데이터 저장, 데이터 전송, GOT 시작에 사용됩니다.

기능 보드 선택: MES 인터페이스 기능은 1개의 채널을 사용합니다.

확장 인터페이스: 통신 장치/옵션 장치 설치를 위한 2ch.

부저 출력 매개변수

출력 유형: 모노포닉(음높이 조절 가능), 간단한 사운드 프롬프트 제공.

구조적 매개변수 보호

보호 수준: 전면부는 IP67F 표준을 충족하고, 패널 내부는 IP2X(JEM1030)를 충족하여 방진 및 방수 기능이 뛰어나 혹독한 산업 환경에 적합합니다.

설치 매개변수

패널 개구부 크기는 W × H × D: 316 × 242 × 52mm입니다.

패널 절단 크기: 302(폭) × 228(높이) mm.

무게(설치 액세서리 제외): 2.7KG.

전원 공급 장치 매개변수

냉각 방식: 추가 냉각 장비가 필요 없이 자체 냉각이 가능하므로 장비의 복잡성과 비용이 줄어듭니다.

입력 전원 공급 전압: AC100-240V(+10%/-15%), 전압 입력 범위가 넓어 다양한 전원 공급 환경에 적합합니다.

입력 주파수: 50/60Hz ± 5%.

최대 피상 전력: 110VA(최대 부하).

전력 소모량: 일반적으로 46W, 백라이트를 끄면 32W로 에너지 소모량이 비교적 낮습니다.

돌입 전류: 28A 이하(4ms).

순간 정전 허용: 20ms 이내(AC100V 이상), 전압 변동에 대한 일정한 저항성.

잡음 내성: 잡음 전압 1500Vp-p, 잡음 진폭 1μs, 잡음 주파수 25~60Hz의 잡음 시뮬레이터를 통해 전자파 간섭이 있는 환경에서도 안정적으로 동작합니다.

전압 내구성: 전원 단자는 1분간 AC1500V의 접지선에 연결되어 장비의 안전을 보장합니다.

절연 저항 : 전원 단자는 접지선 간에 DC500V 절연 저항이 10M Ω 이상의 절연 저항계를 통과했을 때 좋은 절연 성능을 나타냅니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
