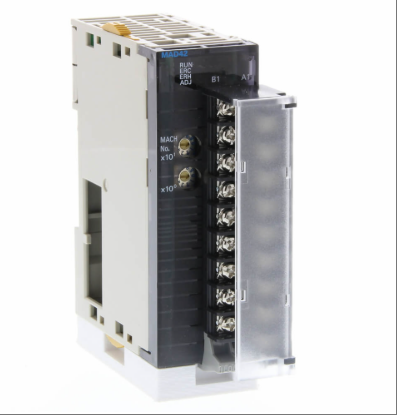

CJ1W-MAD42

Omron CJ1W-MAD42 새롭고 정품 고품질

오므론 CJ1W-MAD42 모듈

  • 항목 번호.:

    CJ1W-MAD42
  • 지불:

    T/T
  • 시장 가격:

    $66
  • 가격:

    $99
  • 제품 원산지:

    JP
  • 색깔:

    New sealed
  • 리드 타임:

    In stock/1-3days

CJ1W-MAD42

CJ1W-MAD42 모델 제품은 산업 자동화 제어 시스템용으로 특별히 설계된 아날로그 입출력 기능을 통합한 다기능 I/O 모듈입니다. 이 모듈은 4개의 아날로그 입력 채널을 제공하며, 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA 등 다양한 신호 범위 선택을 지원합니다. 다양한 유형의 센서 및 트랜스미터에 유연하게 대응할 수 있으며, 2개의 아날로그 출력 채널을 동시에 제공하여 전압 또는 전류 신호 출력을 지원하여 액추에이터의 정밀 제어 요구 사항을 충족합니다. 핵심 장점으로는 높은 분해능(1/4000, 1/8000까지 설정 가능)과 고속 변환 기능(1ms/point, 500μs/point 미만 설정 가능)을 제공하여 실시간 신호 수집 및 출력을 보장합니다. 전압 출력의 경우 ±0.2%, 전류 출력의 경우 ±0.2%의 종합적인 정확도를 제공하여 데이터 정확도를 보장합니다. 이 모듈은 단선 감지, 피크 홀딩, 평균화 처리와 같은 실용적인 기능을 갖추고 있으며, 바이어스 이득 설정 및 편차 이득 조정을 지원하여 시스템의 간섭 방지 성능과 제어 유연성을 크게 향상시킵니다. 또한, CJ1W-MAD42는 DIN 레일 설치를 지원하는 콤팩트한 디자인을 채택하여 CJ1 시리즈 PLC와 원활하게 통합할 수 있습니다. CNC 기계, 야금, 석유 및 가스, 제지, 섬유 인쇄 및 염색과 같은 복잡한 산업 현장에서 널리 사용되며, 고정밀 및 고신뢰성 자동화 제어 시스템 구축의 핵심 구성 요소입니다.

기술 사양 CJ1W-MAD42

기본 전기 매개변수

입력 포인트: 4 포인트

출력 포인트: 2 포인트

신호 범위:

입력: 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA 등 다양한 신호 범위를 지원합니다. 각 입력 지점을 개별적으로 설정할 수 있습니다.

출력: 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA 등 다양한 신호 범위를 지원합니다. 각 출력 지점을 개별적으로 설정할 수 있습니다.

분해능:

기본 해상도: 1/4000

조정 가능한 해상도: 1/8000(소프트웨어 설정을 통해 달성)

변환 속도:

기본 변환 속도: 1ms/포인트

조정 가능한 변환 속도: 500μs/포인트 미만(소프트웨어 설정을 통해 달성)

포괄적인 정확도:

전압 입력 정확도: ± 0.2%

현재 입력 정확도: ± 0.2%

전압 출력 정확도: ± 0.3%

현재 출력 정확도: ± 0.3%

2. 기능적 특성

단선 감지: 입력 범위를 1-5V로 설정하고 전압이 0.8V 이하로 떨어지거나, 4-20mA로 설정하고 전류가 3.2mA 이하로 떨어지면 단선 감지 기능이 활성화되고 변환된 데이터는 8000Hex로 설정됩니다.

피크 홀딩 기능: 입력 신호의 피크 값을 캡처하여 이후 분석 및 처리할 수 있습니다.

평균 처리: 입력 신호의 평균 처리를 지원하여 노이즈 간섭을 줄이고 신호 안정성을 향상시킵니다.

바이어스 이득 설정: 다양한 애플리케이션 시나리오의 요구 사항을 충족하기 위해 입력 신호의 바이어스 및 이득 조정을 지원합니다.

비율 변환: 입력 신호에 대한 비율 변환을 수행하여 신호 선형화 처리를 달성할 수 있습니다.

출력 유지: 정전이나 모듈 재시작 시 출력 신호를 변경하지 않고 유지하여 시스템의 연속성과 안정성을 보장합니다.

3、기계 및 설치 매개변수

치수: 모듈 너비는 31mm이고(제품 버전에 따라 구체적인 치수는 약간 다를 수 있음) 높이와 깊이는 CJ1 시리즈의 다른 I/O 장치와 일치하여 소형 캐비닛에 쉽게 설치할 수 있습니다.

설치 방법: DIN 레일 설치를 지원하며 CJ1 시리즈 PLC와 완벽하게 통합될 수 있습니다.

단자 유형: 현장에서 쉽게 배선하고 유지관리할 수 있도록 분리형 단자 블록으로 설계되었습니다.

무게 : 약 150g (제품 버전에 따라 구체적인 무게는 약간 다를 수 있습니다)

4、환경 적응성

작동 온도: 0℃~55℃

보관온도 : -25℃~70℃ (결로 및 동결이 없을 것)

습도 범위: 10% ~ 90% RH (결로 없음)

고도: ≤ 2000m

보호 등급: IP20 (모듈 내부로 먼지 및 이물질 유입을 효과적으로 차단)

5、전자파 적합성 및 인증

전자파 적합성: IEC61000-4-4 등 전자파 적합성 표준을 준수하여 전자파 간섭을 효과적으로 방지합니다.

안전인증: UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK 등의 국제 안전인증을 통해 산업환경의 장비 안전을 보장합니다.

간섭 방지 기능: 2kV의 전력선 간섭에 대한 내구성(IEC61000-4-4 표준 준수)을 갖춰 신호 수집 및 출력의 정확성을 보장합니다.

6. 전원 공급 및 전류 소모

작동 전압: DC24V(전압 범위 DC20.4V~28.8V)

5V 전류 소모: 0.58A (구체적인 전류 소모는 제품 버전에 따라 약간 다를 수 있습니다)

24V 전류 소비: 모듈의 실제 부하 상황에 따라 다르지만 일반적으로 수십 밀리암페어에서 수백 밀리암페어 범위입니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
