NS5-MQ10B-V2

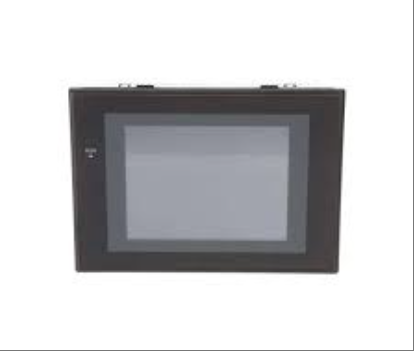

NS5-MQ10B-V2 모델은 5.7인치 컬러 TFT 터치스크린 HMI(인간-기계 인터페이스)로, 블랙 셸 디자인과 고휘도 LED 백라이트 디스플레이를 갖추고 있습니다. 전면 패널은 IP65 보호 등급을 획득하여 먼지와 습기로부터 제품을 보호하고, 0°C ~ 50°C의 온도 범위와 35% ~ 85%의 습도 환경에서도 안정적으로 작동하며, DC24V ± 15% DC 전원 공급 장치와 호환됩니다. RS-232C 직렬 통신 인터페이스를 기본으로 제공하며 메모리 카드 확장 기능도 지원합니다. 저항막 방식 터치 기술과 산업용 디스플레이 성능을 결합하여 기계 제조, 자동화 생산 라인 등 다양한 환경에서 안정적으로 작동하며, 소형 및 중형 기기에 적합한 신뢰할 수 있는 인간-기계 상호작용 솔루션을 제공합니다.
기술 사양 NS5-MQ10B-V2
기본 정보
시리즈: NS
유형: 터치스크린
디스플레이 크기: 5.7인치
디스플레이 유형: 컬러
껍질 색상: 검은색
2、전기적 매개변수
전원 공급 전압 : 24VDC (허용 전압 변동 범위는 DC20.4-27.6V, 즉 DC24V ± 15%)
3. 환경 적응성
작동 온도 범위: 0°C ~ 50°C (참고: 작동 환경 온도는 설치 각도에 따라 제한됩니다. 확장 장치가 설치되지 않은 경우 작동 환경 온도 범위는 0~45°C입니다. 비디오 입력 장치 또는 컨트롤러 링크 인터페이스 장치가 설치된 경우 작동 환경 온도 범위는 0~35°C입니다. 설치 각도가 수평 경사각 30~90°C인 경우 작동 환경 온도 범위는 0~50°C입니다.)
보관 온도 범위:- 20 ° C ~ 60 ° C
작업 환경 습도: 35% ~ 85% (0~40°C), 35% ~ 60% (40~50°C) (결로 없음)
작동 환경: 부식성 가스 없음
침입 보호: IP65(방진, 방수); NEMA 4
간섭 방지: IEC61000-4-4 표준을 준수하며 2kV(전력선)의 과도 간섭을 견딜 수 있습니다.
충격 저항성: 작동 중 X, Y, Z 방향으로 각각 3회 충격이 가해지며 147m/s²의 충격을 견딜 수 있습니다.
진동 저항성: 작동 중 5-8.4Hz, 3.5mm 단일 진폭 또는 8.4-150Hz, 9.8m/s²의 진동을 견딜 수 있으며, X, Y, Z 방향으로 각각 최소 10회의 진동이 발생합니다.
4、표시 매개변수
유효 디스플레이 면적 : 폭 117.2 x 높이 88.4mm
디스플레이 색상: 256색
점수 : 가로 320점 x 세로 240점
시점: 좌/우: 80°, 위: 80°, 아래: 60°
화면 데이터 용량: 60Mbyte
밝기 조절 : 터치스크린 화면에서 3단계 또는 32단계의 밝기 조절이 가능합니다.
백라이트 오류 감지: 백라이트 오류 감지 기능이 탑재되어 있어 주행 표시등이 녹색으로 깜박여 알려줍니다.
5. 터치스크린 매개변수
터치스크린 모드 : 매트릭스 블로킹 필름
스위칭 개수/해상도 : 300(수평 20 × 수직 15), 매회 16 × 16 포인트 스위칭
사용 수명: 100만회 터치 조작
6. 저장 및 확장
저장 카드 지원: 저장 카드 확장을 지원합니다.
화면 데이터 용량 : 60MB (이미지 데이터는 BMP 또는 JPG 형식, 32768색 지원)
7. 소프트웨어 및 기능
언어 지원: 일본어, 간체 중국어, 번체 중국어, 한국어, 영어, 프랑스어, 독일어, 이탈리아어, 포르투갈어, 스페인어 등 42개 언어 지원
디스플레이 색상 레이블: CX Designer에서 지정 가능, 글꼴, 스타일, 크기 지정 지원
숫자, 알람 및 문자열 표시: 6~255포인트 사이에서 조절 가능한 확대 범위를 가진 확장 가능한 고딕체 글꼴 지원; 거친 글꼴, 표준 글꼴, 미세 글꼴 등 여러 글꼴 스타일을 동시에 지원
점멸 기능 : 점멸 객체 기능 지원, 등록된 10가지 점멸 설정 유형 선택 가능, 점멸 속도 및 범위 설정 가능
