PFXGP4402WADW

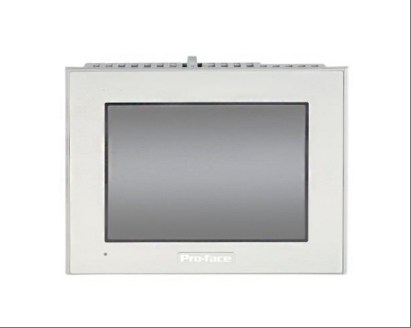

PFXGP4402WADW 모델은 10.4인치 산업용 와이드스크린 HMI(인간-기계 인터페이스)로, 800×480픽셀 해상도의 TFT LCD 디스플레이를 탑재하고 256컬러 디스플레이와 선명하고 섬세한 이미지를 지원합니다. 감도와 내구성이 뛰어난 저항식 터치스크린을 탑재하여 산업 현장의 복잡한 상호 작용 요구를 충족합니다. USB, 이더넷, 직렬 통신(RS-232C/RS-422/485) 등 다양한 인터페이스를 지원하여 다양한 산업 장비와의 상호 연결을 용이하게 합니다. IP65f 등급의 방진, 방수 기능을 갖추고 있어 에너지, 제조, 자동화 생산 라인 등 다양한 산업 환경에 적합하며, 사용자에게 안정적이고 신뢰할 수 있는 모니터링 및 제어 솔루션을 제공합니다.
기술 사양 PFXGP4402WADW
디스플레이 화면 매개변수
유형: TFT True Color LCD
크기: 7인치 와이드스크린
해상도: 800 × 480 픽셀(WVGA)
디스플레이 색상: 65536색(깜박임 없음)/16384색(깜박임 있음)
백라이트 : 백색 LED (사용자가 직접 교체할 수 없으므로, 교체를 위해서는 가까운 Pro face 지점에 문의하시기 바랍니다.)
백라이트 수명: 50000시간 이상(25℃에서 연속 작동 시 밝기가 원래 밝기의 25%로 떨어짐)
밝기 조절 : 터치 패널이나 소프트웨어를 통해 16단계의 밝기 조절이 가능합니다.
2. 터치 패널 매개변수
유형: 저항식(아날로그, 싱글 터치)
해상도: 1024 × 1024
수명: 1000000회 이상
3、인터페이스 매개변수
직렬 포트(COM1) : 비동기 전송 RS-232C, 데이터 전송 속도 2400bps ~ 115200bps, D-Sub 9핀(볼록) 커넥터
직렬 포트(COM2): 비동기 전송 RS-422/485, 데이터 전송 속도 2400bps ~ 115200bps, D-Sub 9핀(볼록) 커넥터
이더넷 인터페이스: IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, RJ-45 커넥터 x 1
USB 인터페이스:
USB 2.0(TYPE-A 커넥터) x 1, 최대 전송 거리 3m
USB 2.0(Micro-B 커넥터) x 1, 출력 전류 500mA 이하, 전원 전압 5VDC ± 5%, 통신 거리 5m 이하
SD 카드 인터페이스: SD 카드 슬롯 x 1
4、저장 매개변수
애플리케이션 메모리: 32MB(FLASH EPROM)
논리 프로그램 공간: 132KB(15000단계의 프로그램을 수용할 수 있음)
백업 저장공간: 128KB(SRAM)
5、전기적 매개변수
입력 전압: DC 24V
정격 전압 범위: DC 20.4V ~ 28.8V
전압 강하: 10ms 이하
순간 전류 : 30A 이하
간섭 전압: 1000Vp-p
펄스주기: 1 µs
상승 시간: 1ns(노이즈 시뮬레이터를 통해)
절연 강도 : 1000Vac, 20mA 1분 이내 (전원 단자와 FG 단자 간)
절연 저항 : 500Vdc, 10MΩ 이상
6. 환경 매개변수
작동 온도: 0℃ ~ 50℃
보관온도 : -20℃ ~ +60℃
작동 습도: 10% ~ 90% RH (결로 현상 없음, 습구 온도계 온도: 39℃ 이하)
보관 습도 : 10% ~ 90% RH (결로 현상 없음, 습구 온도계 온도 : 39℃ 이하)
먼지 방지 : 0.1mg/m³ 이하 (단열 수준)
오염 수준: 2단계 오염
기압(작업고도): 800hPa ~ 1114hPa(고도 2000m 이하)
7. 기계적 매개변수
진동 방지 성능: IEC/EN61131-2 규격을 준수하며, 5~9Hz에서 단일 진폭 3.5mm, 9~150Hz에서 9.8m/s²의 일정 가속도, X, Y, Z축 각각 10사이클(100분)
충격 저항성: IEC/EN61131-2 표준 준수, 147m/s², X, Y, Z축 각각 3회
급격한 과도 현상/폭발에 대한 저항성: IEC 61000-4-4
정전기 방지 성능: 접촉 방전 6kV(IEC/EN61000-4-2, 레벨 3 표준 준수)
보호 수준: IP65(전면 패널), Type 4X(실내에서만 사용)
냉각 방식: 자연 공기 냉각
치수: 폭 207mm × 높이 152.4mm × 깊이 38.2mm
무게 : 약 1.12kg
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년

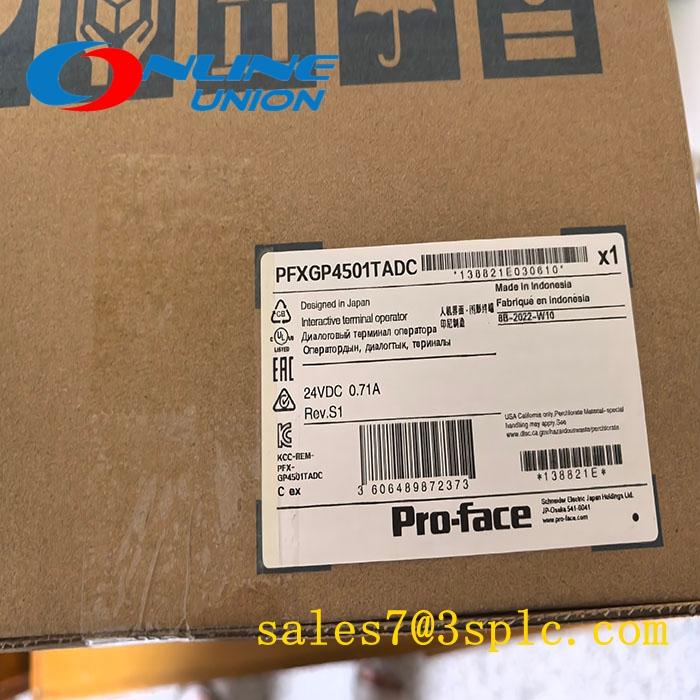

3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
