PFXGP4501TADC

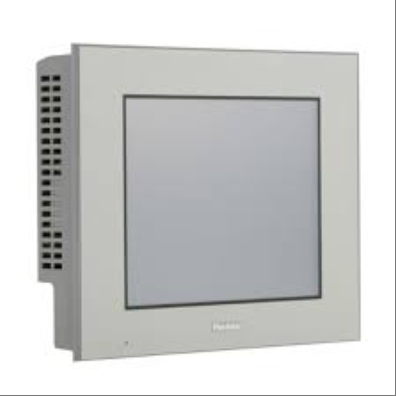

PFXGP4501TADC 모델은 10.4인치 HMI(인간-기계 인터페이스) 제품으로, VGA 640×480 픽셀 해상도의 65536 컬러 TFT 트루 컬러 LCD 디스플레이를 탑재했습니다. 아날로그 저항막 방식 터치 패널과 결합하여 직관적인 조작과 선명한 디스플레이 효과를 제공합니다. 32MB 내장 메모리, 320KB 백업 메모리, 64KB 가변 용량을 갖추고 있습니다. 이더넷, RS-232C, RS-422/485, USB, SD 카드 슬롯을 지원하여 다양한 산업 장비를 유연하게 연결할 수 있습니다. 코팅기 설계는 여러 국제 표준을 준수하며, 방진 및 간섭 방지 기능을 갖추고 있어 복잡한 산업 환경에 적합합니다. 또한, 원격 데이터 수집 및 관리를 지원하며, Pro Server EX 소프트웨어를 통해 Microsoft Office 및 SQL과 같은 도구와 연동하여 경제적이고 효율적인 데이터 관리 시스템을 구축하여 생산 품질과 효율성을 크게 향상시킬 수 있습니다. 산업 자동화 분야에서 신뢰할 수 있는 솔루션입니다.
기술 사양 PFXGP4501TADC
디스플레이 및 터치 성능
디스플레이 화면 유형: 10.4인치 TFT True Color LCD, 640 x 480픽셀(VGA) 해상도, 65536색(깜박임 없음)/16384색(깜박임 있음) 표시, 선명하고 섬세한 이미지 표시 효과 제공.
백라이트: 백색 LED 백라이트를 사용하여 밝기를 최대 16단계까지 조절할 수 있으며, 백라이트 수명은 50,000시간 이상입니다(밝기가 원래 수준의 50%로 떨어질 때까지 25℃에서 계속 작동).
터치 패널: 1024×1024의 해상도와 100만회 이상의 수명을 갖춘 아날로그 저항식 터치 패널로, 민감하고 정확한 터치 조작 경험을 제공합니다.
2. 저장 및 프로그램 공간
내부 메모리: 논리 프로그램 영역을 포함하여 32MB의 FLASH EPROM을 탑재하여 많은 수의 프로그램과 데이터의 저장 요구를 충족합니다.
백업 저장소: SRAM 320KB, 교체 가능한 리튬 배터리를 사용하여 백업하여 데이터 보안을 보장합니다.
가변 영역: SRAM 64KB, 가변 데이터를 저장하기 위해 교체 가능한 리튬 배터리로 백업됨.
프로그램 영역: 약 15,000개의 프로그램 단계를 수용할 수 있는 132KB의 FLASH EPROM으로 복잡한 제어 논리의 요구 사항을 충족합니다.
3. 인터페이스 및 커뮤니케이션
직렬 포트: 비동기 전송을 지원하는 RS-232C 및 RS-422/485 두 가지 유형의 직렬 포트를 제공합니다. 데이터 길이는 7비트 또는 8비트, 정지 비트는 1비트 또는 2비트이며, 검증 방식은 없음, 홀수 또는 짝수를 선택할 수 있습니다. 데이터 전송 속도 범위가 넓어 다양한 장치의 통신 요구를 충족합니다.
이더넷 포트: IEEE802.3i/IEEE802.3u 표준을 지원하고, 10BASE-T/100BASE-TX 전송 속도를 제공하며, RJ-45 커넥터를 사용하여 네트워크 연결과 데이터 전송이 용이합니다.
USB 인터페이스: USB 2.0(TYPE-A)과 USB 2.0(Mini-B)의 두 가지 유형의 인터페이스를 제공하며, 고속 데이터 전송과 최대 5m의 통신 거리를 지원합니다.
SD 카드 슬롯: SD 카드 확장 저장을 지원하여 데이터 백업과 전송이 용이합니다.
4、전기 및 환경 사양
입력 전압: DC 24V, 정격 전압 범위는 DC 19.2V ~ 28.8V, 허용 전원 차단 시간은 10ms를 초과하지 않음, 전력 소비는 17W 미만, 순간 전류는 30A를 초과하지 않음.
절연 강도 : 전원 단자 및 FG 단자는 AC1000V, 20mA의 전압을 1분 이내로 견딜 수 있습니다.
절연 저항 : 전원 단자와 FG 단자 사이의 절연 저항은 DC500V 및 10M Ω 이상입니다.
작동 온도: 0℃ ~ 55℃, 보관 온도: -20℃ ~ +60℃, 다양한 작업 환경에 적합합니다.
작동 습도: 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도가 39℃ 이하), 보관 습도도 10% RH ~ 90% RH (결로 현상 없음, 습구 온도계 온도가 39℃ 이하)입니다.
압력 및 고도: 작동 압력 범위는 800hPa~1114hPa(고도 2000m 이하)입니다.
진동 방지 및 충격 방지 성능: IEC/EN61131-2 표준에 따라 진동 방지 성능은 5Hz~9Hz에서 단진폭 3.5mm, 9Hz~150Hz에서 일정 가속도 9.8m/s², X, Y, Z축 각각에서 10사이클(100분)입니다. 충격 저항성은 147m/s²이며 X, Y, Z축 각각에서 3사이클입니다.
간섭 방지 및 정전 방지 성능: 간섭 전압 1000Vp-p, 펄스 주기 1µs, 상승 시간 1ns(노이즈 시뮬레이터를 통해); 접촉 방전은 6kV(IEC/EN61000-4-2, 레벨 3 표준 준수)입니다.
5. 구조 및 크기
구조: IP65f NEMA #250 TYPE 4X/13(전면 패널 설치 및 고정)과 동등하여 우수한 보호 성능을 제공합니다.
냉각 방식: 자연 공기 냉각으로 추가 냉각 장비가 필요 없습니다.
무게: 2kg 미만(본체만), 설치 및 운반이 간편합니다.
크기: 폭 272.5mm × 높이 214.5mm × 깊이 57mm, 컴팩트한 디자인으로 공간을 절약합니다.
패널 개구부 크기: W259mm × H201mm, 제어 캐비닛 및 기타 장비에 설치하기 편리합니다.
패널 두께: 1.6mm ~ 5mm, 다양한 두께의 패널 설치에 적합합니다.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
