SIEMENS 66ES7361-3CA01-0AA0 새 제품 및 정품 고품질

6ES7361-3CA01-0AA0

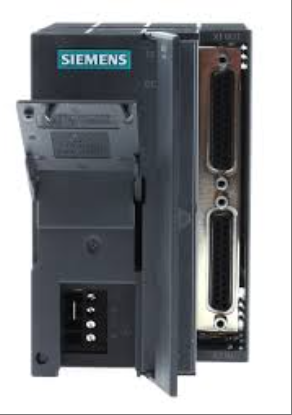

6ES7361-3CA01-0AA0 모델 제품은 Siemens S7-300 시리즈 PLC의 인터페이스 모듈 IM 361로, 분산 I/O 시스템 확장을 위해 특별히 설계되었습니다. K-bus를 통해 중앙 구성 요소 브래킷(IM360)에 전기적으로 연결되며 확장 구성 요소 브래킷에 배치할 수 있습니다. 여러 CPU 모델(예: CPU 315-2 DP, CPU 317-2 PN/DP 등)에 적용할 수 있으며, 24V DC 전원 공급 및 5W의 일반 소비 전력 설계는 산업 현장 전원 공급 환경에 적합합니다. 모듈형 구조는 최대 3개의 인터페이스 모듈을 계단식으로 확장할 수 있도록 지원합니다. STEP 7 프로그래밍 소프트웨어와 함께 사용하면 ET 200 분산 I/O 장치, PROFINET IO 컨트롤러 및 MPI 마스터 스테이션과 효율적으로 통신할 수 있습니다. 자동차 제조 및 야금과 같은 산업에서 널리 사용됩니다. 자동화된 생산 라인은 분산 제어 시스템에 안정적이고 신뢰할 수 있는 신호 전송 솔루션을 제공합니다.

기술 사양 6ES7361-3CA01-0AA0

기본 정보

모델: 6ES7361-3CA01-0AA0

제품 시리즈: SIMATIC S7-300

인터페이스 유형: IM 361, 확장 구성 요소 브래킷의 중앙 구성 요소 브래킷(IM360)에 연결하는 데 사용됨

전원 공급 전압: 24V DC

인터페이스 구성: K-bus 포함

2. 물리적 매개변수

순중량: 0.407Kg

포장 크기: 13.30cm × 15.40cm × 8.90cm

치수: 너비 80mm, 높이 125mm, 깊이 120mm

구조적 형태: 모듈형

보호 수준: IP20

설치 방법 : DIN 레일(슬롯 3)에 설치 가능하며, 버스 커넥터를 통해 I/O 모듈과 연결 가능

3、전기 및 성능 매개변수

입출력 포트 수: 16개(특정 구성은 애플리케이션에 따라 다를 수 있음)

작동 온도 범위: -20℃ ~ +60℃(일부 데이터에서는 -25℃ ~ 70℃의 확장된 온도 범위가 언급되어 있어 특수 환경에 적합함)

허용 주위 온도(Ta): 최대 60°C

부하 전력(Po): 최대 33.1mW

출력 무부하 전압(Uo): 최대 10V

고장 전압(Um): 최대 60V DC/30V AC

단락 전류(Io): 최대 13.9mA

외부 정전용량(Co) 허용: 최대 3μF

외부 감도 허용(Lo): 최대 80mH

채널 절연 테스트 전압: 500V DC 또는 350V AC

디지털 입력 채널 간, 채널과 백플레인 버스 간 전기적 절연: 예

채널 간 그룹당 포인트 수: 12

표준 준수: EN 954-4, IEC 61508 SIL 2(단일 채널), SIL 3(듀얼 채널)

진단 알람 기능: 판독 가능한 진단 정보 제공

4、기능적 특성

자동 구성: 인터페이스 모듈은 주소 할당이 필요 없이 자동으로 구성되므로 구성 과정에서 수동 개입이 줄어들고, 구성 오류 위험이 낮아지며 시스템 디버깅 효율성이 향상됩니다.

다층 확장 지원: IM360과 함께 사용하면 S7-300 자동화 시스템의 다층 확장을 구현하여 최대 3개의 확장 랙을 연결하고 랙당 최대 8개의 모듈을 설치할 수 있습니다.

강력한 통신 기능: P 버스(IO 버스) 및 K 버스(통신 버스)를 지원하여 확장 랙과 중앙 랙 간의 고속 및 안정적인 데이터 전송을 구현합니다.

전원 공급 방법: 확장 랙의 모든 모듈에 전원을 공급하려면 외부 24VDC 전원 공급 장치가 필요하며, 이 전원 공급 장치는 전원 커넥터를 통해 PS307 부하 전원 공급 장치에 연결할 수 있습니다.

상태 모니터링: 상태 및 오류 LED 표시등이 장착되어 있어 사용자가 모듈의 작동 상태를 직관적으로 이해하고 오류를 빠르게 진단하고 찾을 수 있습니다.

보호 기능: 과전압 보호, 과부하 보호, 과열 보호, 단락 보호 등의 기능을 갖추고 있어 시스템의 안정적인 작동을 보장합니다.
