SIEMENS 6ES7142-6BF50-0AB0 새 제품 및 정품 고품질

6ES7142-6BF50-0AB0

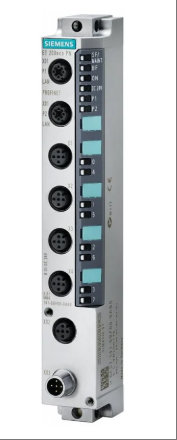

6ES7142-6BF50-0AB0 모델 제품은 Siemens ET200ECO PN 시리즈의 고성능 디지털 출력 모듈로, ET200 분산 I/O 시스템에 속합니다. 이 모듈은 모듈형 설계를 채택하여 8개의 디지털 출력 채널을 지원하며, 각 채널의 출력 전류는 0.5A, 정격 부하 전압은 24V DC입니다. 솔레노이드 밸브, DC 접촉기, 표시등과 같은 장치 연결에 적합합니다. 보호 등급은 IP67이며, 콤팩트한 크기(12.80 x 15.30 x 5.20cm)와 무게는 4.72kg으로 M12 인터페이스를 통해 안정적으로 연결할 수 있습니다. 이 모듈은 PROFINET 통신 프로토콜을 지원하며 PROFIBUS-DP 필드버스 네트워크에 통합될 수 있어 높은 보호 등급과 안정적인 디지털 출력이 필요한 산업 자동화 분야에 적합합니다.

기술 사양 6ES7142-6BF50-0AB0

모델: 6ES7142-6BF50-0AB0

브랜드: SIEMENS/지멘스

구조적 형태: 모듈형

설치 방법: 모듈식

작동 전압: 24V DC

출력 특성:

출력 채널 수: 8개의 디지털 출력

출력 전류: 출력당 0.5A

정격 부하 전압: 24V DC

보호 수준: IP67

인터페이스:

통신 인터페이스: PROFINET

연결 방식 : 4 × M12

크기: 12.80 x 15.30 x 5.20cm

무게 : 약 4.72kg

원산지: 독일

기능적 특징:

진단 기능: "1L+ 또는 2L+누락", "출력 개방", "M으로 출력 단락" 등의 상황을 진단할 수 있으며, CPU/메인 스테이션이 STOP 상태일 때 대응하는 파라미터를 설정할 수 있습니다.

중복 기능: 우선 시작 및 미디어 중복을 지원합니다.

표시등: "SF/MT"(시스템 종합 오류/유지관리) 빨간색/노란색 LED 표시등, "BF"(PROFINET IO 버스 모니터링) 빨간색 LED 표시등, "ON"(전원 공급 전압 1L+ 모니터링) 녹색 LED 표시등, "DC24V"(전원 공급 전압 2L+ 모니터링) 녹색 LED 표시등, "P1 LK" 및 "P2 LK"(네트워크 연결) 녹색 LED 표시등, 디지털 출력 녹색 LED 표시등, 디지털 출력 오류 빨간색 LED 표시등이 장착되어 있습니다.

판독 가능한 진단 정보: 2L+고장, 단락 회로, 개방 회로(각 채널이 닫힘) 및 기타 상황을 모니터링할 수 있습니다.

전기적 매개변수:

전원 공급 전압: 1L+ 및 2L+는 모두 역극성 보호 기능이 있는 24V DC입니다.

전원 공급 전류: 1L+와 2L+는 모두 4A입니다.

전기적 절연: 1L+와 2L+ 사이, 1L+ 사이, 채널과 다른 모든 회로 구성 요소 사이, 채널 사이, 이더넷과 다른 모든 회로 구성 요소 사이에서 전기적 절연이 달성됩니다.

절연 시험 전압: 이더넷 인터페이스는 1500Vrms(IEEE802.3, 유형 시험)이고, 다른 모든 회로 구성 요소는 707V DC(유형 시험)입니다.

전류 손실: 전원 공급 전압(1L+)의 대표적인 값은 100mA이고, 전원 공급 전압(2L+)의 대표적인 값은 5mA입니다.

장비 전력 소비량: 일반적인 값은 3W입니다.

출력 특성 매개변수:

출력 수량 : 8

상태, 중단, 진단: 중단 및 진단 기능을 지원합니다.

전송 속도: 100Mbps 전이중.

전송 모드: 100BASE-TX, 자동 협상을 지원합니다.

버스 프로토콜: PROFINET IO, "높은 유연성" 옵션이 포함된 IRT는 PROFINET IO(장치) ping, arp, LLDP 네트워크 진단(SNMP), DCP 및 기타 이더넷 서비스를 지원합니다.

제조업체 ID(공급업체 ID): 002AH

장치 ID: 0306H

정격 출력 전압: 24V DC, 신호 "1"이 1L+/2L+(-0.8V) 미만인 경우.

출력 전류: 신호 "1"의 경우 0.5A, 신호 "0"의 경우 1.5mA(잔류 전류).

부하 저항 범위: 48Ω ~ 3.3kΩ.

램프 부하: 5W, 성능 향상을 위해 두 개의 출력을 병렬로 연결하고, 부하의 중복 제어를 지원합니다.

스위칭 주파수: 저항 부하는 100Hz, 유도 부하는 0.5Hz, 램프 부하는 1Hz입니다. 램프 부하의 유도 턴오프 전압에 대한 일반적인 한계값은 1L+/2L+(-47V)입니다.

출력 단락 보호: 전자식, 일반적인 응답 임계값은 0.7A(채널당)입니다.

케이블 길이 제한:

차폐 케이블 길이: 최대 30미터.

차폐되지 않은 케이블 길이: 최대 30미터.
