6ES7214-1AE30-0XB0

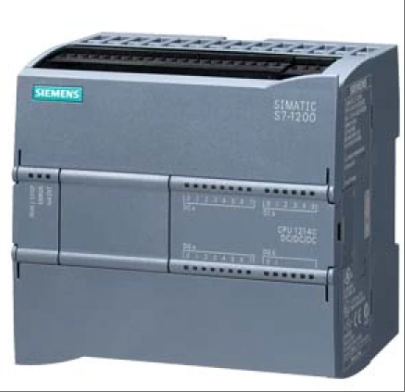

6ES7214-1AE30-0XB0 모델 제품은 S7-1200 시리즈 PLC에 사용되는 소형 CPU 모듈(CPU 1214C DC/DC)로, 중소 규모 자동화 제어 시나리오에 적합하도록 특별히 설계되었습니다. 핵심 아키텍처는 24V DC 디지털 입력 14채널(소스/드레인 방식 지원)과 24V DC 디지털 출력 10채널을 통합하고, 0-10V DC 또는 0-20mA 아날로그 입력 2채널을 탑재하여 현장 센서 신호를 실시간으로 수집하고 액추에이터를 구동할 수 있습니다. 이 모듈은 50KB 작업 메모리와 2MB 로딩 메모리(MicroSD 카드 최대 24MB 확장 지원)를 내장하고 있으며, PROFINET 이더넷 인터페이스를 탑재하고 TCP/IP, S7 통신 및 개방형 사용자 통신 프로토콜을 지원하여 Industry 4.0 환경의 장치 상호 연결 요구 사항을 충족합니다. 하드웨어 수준에서는 DC 20.4~28.8V의 넓은 전압 범위로 구동되며, 온보드 실시간 클록과 EEPROM 메모리를 갖추고 있습니다. -25°C~+60°C의 넓은 온도 범위에서 안정적으로 작동하며, 일반적인 전력 소비는 12W에 불과합니다. 모듈형 설계로 신호 보드를 통해 2개의 아날로그 출력 또는 4개의 디지털 I/O 채널을 확장할 수 있으며, 신호 모듈을 통해 8개까지 추가 확장할 수 있습니다. 동시에 6개의 고속 카운터(최대 100kHz)와 2개의 펄스 출력 채널을 통합하여 스테퍼/서보 모터의 제어 요구 사항을 충족합니다. 이 제품은 CE 인증을 통과했으며 TIA Portal V10.5 이상 프로그래밍 소프트웨어와 호환됩니다. 래더 다이어그램(LAD), 기능 블록 다이어그램(FBD), 구조화 제어 언어(SCL) 프로그래밍을 지원하며 자동차 제조, 식음료, 포장 기계 및 기타 분야에서 널리 사용되어 로직 제어, 모션 제어 및 프로세스 모니터링을 위한 통합 솔루션을 제공합니다.
기술 사양 6ES7214-1AE30-0XB0
모델: 6ES7214-1AE30-0XB0
유형: CPU 1214C DC/DC/DC 컴팩트 컨트롤러
인증 : CE 인증, 산업 표준 준수
2. 인터페이스 및 통신
온보드 I/O 인터페이스:
디지털 입력(DI): 14채널, 24V DC, 소스/드레인 입력 지원
디지털 출력(DO): 10채널, 24V DC
아날로그 입력(AI): 2개 채널, 0-10V DC 또는 0-20mA 신호 지원
통신 인터페이스: TCP/IP, S7 통신 및 개방형 사용자 통신 프로토콜을 지원하는 통합 PROFINET 인터페이스(RJ45)
확장성: 신호 보드(SB)를 통해 아날로그 출력 또는 디지털 I/O 확장을 지원하고, 신호 모듈(SM)을 통해 최대 8개 모듈까지 확장 가능
3、성능 매개변수
메모리:
작업 메모리: 50KB
로딩 메모리: 2MB (MicroSD 카드를 통해 24MB까지 확장 가능)
처리 속도:
비트 명령어 실행 시간: 0.1 μs
단어 명령어 실행 시간: 12μs
부동 소수점 계산 시간: 18μs
고속 카운터: 6개, 최대 100kHz
펄스 출력: 2채널, 스테퍼/서보 모터 제어 지원
4、전기적 매개변수
공급 전압: 20.4-28.8V DC
전력 소비량: 일반적인 값 12W
출력 전류: 백플레인 버스 최대 1.6A(5V DC)
입력/출력 전류:
디지털 입력: 5V DC("0" 신호의 경우 1mA), 15V DC("1" 신호의 경우 2.5mA)
디지털 출력: 최대 500mA(채널당)
5. 환경 적응성
작동 온도 범위: -25°C ~+60°C
보관 온도 범위: -40°C ~+85°C
보호 수준: IP20(IP20 보호 수준의 캐비닛에서 사용하는 경우)
간섭 방지 기능: EN 61000-6-2/4 표준을 준수하여 산업용 전자파 환경에 적합합니다.
6. 크기 및 설치
크기 : 약 110mm(폭) x 100mm(길이) x 75mm(깊이)
무게 : 약 0.2kg
설치 방법 : DIN 레일 설치 또는 제어 캐비닛 내부 설치 지원
7. 기능적 특성
실시간 시계: 하드웨어 시계 내장, 시간 동기화 지원
진단 기능: LED 표시등 및 TIA Portal 소프트웨어를 통해 상태 모니터링 및 오류 진단 제공
프로그래밍 지원: TIA Portal V10.5 이상 버전과 호환되며 LAD, FBD, SCL 프로그래밍 언어를 지원합니다.
보안 기능: 암호 보호, 액세스 제어 및 데이터 암호화(선택 사항) 지원
