SIEMENS 6ES7214-1BD23-0XB8 새 제품 및 정품 고품질

6ES7214-1BD23-0XB8

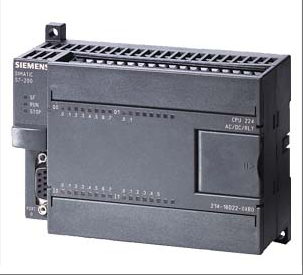

6ES7214-1BD23-0XB8 모델 제품은 Siemens S7-200 시리즈의 고성능 프로그래머블 로직 컨트롤러(PLC)입니다. 핵심은 컴팩트한 구조와 강력한 기능을 갖춘 CPU 224 모듈입니다. 이 제품은 14개의 디지털 입력 및 10개의 디지털 출력 인터페이스를 통합하고 있으며, 확장 모듈을 통해 최대 7개의 모듈(168점)까지 확장을 지원하여 복잡한 산업 현장 요구 사항에 대응할 수 있습니다. 280mA 출력 전류를 내장한 24V 부하 전원 공급 장치는 센서 및 액추에이터에 직접 연결할 수 있습니다. 6개의 고속 카운터(30kHz)와 2개의 20kHz 고주파 펄스 출력 인터페이스를 통해 고속 신호를 정확하게 처리할 수 있어 위치 결정 작업 및 스테퍼 모터 제어에 적합합니다. 이 모듈은 PPI, MPI 및 프리 포트 통신 프로토콜을 지원하며, 프로그래밍 케이블은 PC/PPI 및 PC USB 인터페이스와 호환되어 상위 컴퓨터 및 HMI 장치와 쉽게 네트워크로 연결할 수 있습니다. 통합형 슈퍼커패시터는 정전 후 5일 동안 사용자 데이터(예: 플래그 비트, 타이머, 카운터)를 임시 저장할 수 있습니다. 옵션 배터리 모듈을 사용하면 저장 기간을 최대 200일까지 연장하여 중요 데이터의 보안을 강화할 수 있습니다. 이 제품은 산업 자동화 분야에서 널리 사용되고 있으며, 특히 높은 실시간성, 확장성 및 신뢰성이 요구되는 중소 규모 제어 시스템에 적합합니다.

기술 사양 6ES7214-1BD23-0XB8

입력/출력 지점:

로컬 디지털 입력: 14점

로컬 디지털 출력: 10점

출력 유형은 릴레이로 최대 7개의 확장 모듈을 지원합니다(최대 168점까지 확장 가능)

메모리 특성:

프로그램 메모리: 8192바이트(온라인/오프라인 프로그램 편집)

데이터 저장: 8192바이트(슈퍼커패시터 또는 배터리로 백업)

슈퍼커패시터는 약 5일 동안(일반적인 40°C 온도에서 최소 70시간) 데이터 저장을 지원합니다.

옵션 배터리 모듈을 사용하면 보관 시간을 최대 200일까지 연장할 수 있습니다(일반 값)

고속 카운터 및 펄스 출력:

6개의 고속 카운터(30kHz)를 탑재하여 단상/2상 카운팅 모드를 지원합니다.

스테퍼 모터/서보 모터의 위치 제어에 적합한 2개의 고주파 펄스 출력(최대 20kHz) 제공

통신 인터페이스:

1개의 RS-485 인터페이스 통합

PPI 및 MPI 프로토콜을 지원하며 통신 속도는 9.6~187.5kbaud입니다.

자유 포트 모드에서의 통신 속도 1.2-115.2kbaud

전력 특성:

입력 전원 공급 장치: 100-230V AC

통합 24V DC 부하 전원 공급 장치(출력 전류 280/400mA), 센서/액추에이터에 직접 연결 가능

확장성:

최대 7개의 확장 모듈 연결 가능 (22x 시리즈)

디지털 I/O 매핑 영역: 256점(128개 입력/128개 출력)

아날로그 I/O 매핑 영역: 64점(32개 입력/32개 출력)

인터럽트 기능:

지원 에지 트리거 인터럽트(상승 에지/하강 에지)

시간 제어 인터럽트(1ms 증가, 범위 1~255ms)

카운터 인터럽트(카운터 방향이 변경되거나 설정값에 도달할 때 트리거됨)

프로그래밍 및 디버깅:

PC/PPI 케이블(6ES7901-3CB30-0XA0) 및 PC USB 케이블(6ES7901-3DB30-0XA0)과 호환됩니다.

STEP 7-Micro/WIN 프로그래밍 소프트웨어 지원

입력 신호 시뮬레이션 및 프로그램 디버깅을 위한 시뮬레이터 제공(선택 사항)

신체적 특징:

치수(폭 × 높이 × 깊이): 120.5 × 80 × 62mm

무게 : 약 410g

소비전력 : 약 10W

환경 적응성:

작동 온도 범위: 0-60 ° C

보관 온도 범위: -20~85°C

상대 습도: 5-95% (결로 없음)

기타 특징:

2개의 아날로그 전위차계를 통합합니다

비밀번호 보호 지원(레벨 3 권한)

데이터 기록 및 레시피 관리 기능 제공

RoHS 환경 기준을 준수합니다
