6ES7215-1AL40-0XB0

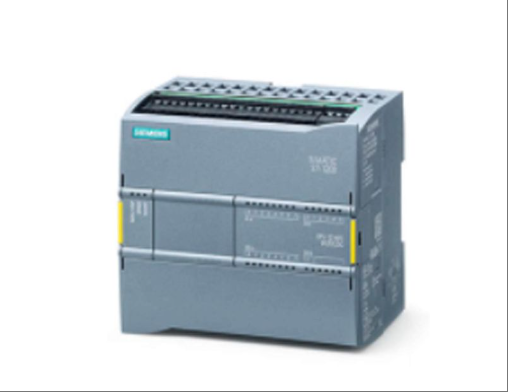

SIEMENS 브랜드 6ESC215-1AL40-0XB0 모델 제품은 고도로 통합된 자동화 제어 기능을 갖춘 SIMATIC S7-1200 시리즈 소형 CPU 모듈로, 중소 규모 산업 현장에 적합합니다. 이 모듈은 14채널의 24V DC 디지털 입력, 10채널의 24V DC 디지털 출력, 2채널의 0-10V DC 아날로그 입력, 그리고 2채널의 0-20mA DC 아날로그 출력 인터페이스를 갖추고 있어 고정밀 신호 수집 및 액추에이터 구동을 구현할 수 있습니다. 200KB 프로그램 메모리와 1MB 데이터 메모리를 내장하여 복잡한 논리 연산 및 데이터 처리 작업을 지원합니다. 듀얼 포트 PROFINET 인터페이스를 탑재하여 실시간 이더넷 통신 및 분산 I/O 확장을 지원하고, TIA Portal 엔지니어링 구성 플랫폼과 호환되어 시스템 통합 및 신속한 디버깅을 용이하게 합니다. 콤팩트한 디자인(폭 110mm)으로 35mm DIN 레일 설치에 적합하며, 작동 전압 범위는 20.4~28.8V DC이고 보호 등급은 IP20입니다. -25°C~+60°C의 넓은 온도 환경에서 안정적으로 작동하며, 장비 제조, 섬유 기계, 의료 장비 등 다양한 분야의 자동화 제어에 널리 사용됩니다.
기술 사양 6ES7215-1AL40-0XB0
기본 정보
제품 모델: 6ES7215-1AL40-0XB0
제품 시리즈: SIMATIC S7-1200
CPU 유형: CPU 1215C
전원 공급 유형: DC/DC/DC(24V DC 전원 공급, 디지털 입력/출력 모두 24V DC)
2. 인터페이스 및 I/O 구성
디지털 입력: 14채널, 24V DC, 소스/드레인 입력 지원
디지털 출력: 10채널, 24V DC, 트랜지스터 출력, 정격 전류 0.5A/채널
아날로그 입력: 2채널, 0-10V DC
아날로그 출력: 2채널, 0-20mA DC
통신 인터페이스: 실시간 이더넷 통신을 지원하는 2개의 PROFINET 포트
3. 메모리와 성능
프로그램 메모리 : 200KB (통합)
데이터 저장: 1MB(통합)
로딩 메모리: 4MB(통합), SIMATIC 메모리 카드를 통한 확장 지원
처리 시간:
비트 연산: 0.08 µs
워드 연산: 1.7 µs
부동 소수점 연산: 2.3 µs
4、전기적 매개변수
전원 공급 전압: 20.4-28.8V DC
현재 소비량:
CPU 정격 전류: 500mA
CPU 및 모든 확장 모듈의 최대값: 1500mA
출력 전류:
백플레인 버스(DC 5V): 최대 1600mA
센서 전원 공급 장치(24V DC): L+마이너스 4V DC(최소값)
전력 손실: 일반적인 값 12W
5. 환경 및 기계적 매개변수
보호 수준: IP20(캐비닛 내부에 설치)
설치 방법 : DIN 레일 설치
작동 온도: -25°C ~+60°C
보관 온도: -40°C ~+85°C
상대 습도: 5% ~ 95% (결로 없음)
6. 기능성 및 확장성
하드웨어 확장:
최대 구성품 수: 통신모듈 3개, 신호보드 1개, 신호모듈 8개
시계 기능:
하드웨어 클록(실시간 클록): 버퍼 지속 시간 480시간(일반적인 값)
일일 편차: 25°C에서 ± 60초/월
프로그래밍 소프트웨어: TIA Portal Engineering Configuration Platform(STEP 7 V14 이상 버전) 지원
7、응용 시나리오
산업 자동화: 장비 제조, 섬유 기계, 의료 장비 등 중소 규모 자동화 제어 시스템에 적합합니다.
공정 제어: 아날로그 신호 수집 및 출력을 지원하므로 고정밀 신호 처리가 필요한 상황에 적합합니다.
