SIEMENS 6ES7234-4HE30-0XB0 새 제품 및 정품 고품질

6ES7234-4HE30-0XB0

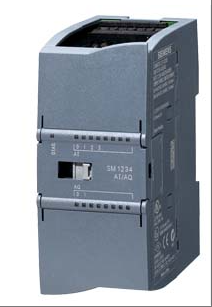

6ES7234-4HE30-0XB0 모델 제품은 Siemens SIMATIC S7-1200 시리즈 PLC용 아날로그 입출력 확장 모듈(SM 1234)입니다. 이 제품은 컴팩트한 모듈형 디자인을 채택했으며, 4채널의 아날로그 입력(±10V 전압 또는 0/4-20mA 전류 신호 지원, 14비트 분해능)과 2채널의 아날로그 출력(±10V 전압 또는 0-20mA 전류 신호 지원, 12비트 분해능)을 제공합니다. 온도, 압력 및 출력 제어 신호와 같은 산업 공정 매개변수를 실시간으로 수집할 수 있습니다. 이 모듈은 S7-1200 CPU 전체와 호환되며 백플레인 버스를 통해 고속 데이터 교환을 지원합니다. 넓은 온도 범위(-20°C~+60°C)와 산업용 전자기 적합성을 지원하여 공정 제어 및 기계 제조와 같은 자동화 시나리오에 적합합니다. 고정밀 신호 처리 기능과 유연한 확장성을 갖추고 있어 소규모 및 중규모 제어 시스템의 아날로그 신호 수집 및 출력 요구 사항을 충족시켜 생산 공정의 모니터링 정확도와 장비 응답 속도를 크게 향상시킵니다.

기술 사양 6ES7234-4HE30-0XB0

기본 정보

브랜드 및 시리즈: Siemens SIMATIC S7-1200 시리즈 PLC용 아날로그 입출력 확장 모듈.

모듈 유형: 아날로그 입출력 확장 모듈(SM 1234).

용도: 산업 자동화 제어 시스템에서 아날로그 신호를 수집하고 출력하는 데 사용됩니다. 온도 센서, 압력 트랜스미터 및 기타 장치에 연결하여 공정 매개변수를 실시간으로 모니터링하고 제어할 수 있습니다.

2、전기적 매개변수

입력 채널(AI): 4개의 아날로그 입력.

지원되는 입력 신호 유형: 전압 입력은 ± 10V, 전류 입력은 0(4)-20mA입니다.

분해능: 전압/전류 입력의 분해능은 14비트(부호 비트 포함)입니다.

출력 채널(AO): 2채널 아날로그 출력.

지원되는 출력 신호 유형: 전압 출력은 ± 10V, 전류 출력은 0(4)-20mA입니다.

분해능: 전압/전류 출력은 12비트(부호 비트 포함)의 분해능을 갖습니다.

인터페이스 유형: 표준 단자 배선 방식을 채택하여 현장 배선 및 유지관리가 용이합니다.

설치 방법: DIN 레일 설치를 지원하며 산업 설비의 표준화된 설치 요구 사항을 충족합니다.

3、환경적 매개변수

작동 온도 범위: -20°C ~+60°C, 산업 현장의 복잡한 온도 환경에 적합합니다.

보호 수준: 모듈 설계는 산업 등급 보호 표준을 충족하며 먼지와 습기를 차단할 수 있습니다.

4、기능적 특성

신호 처리 기능:

전압 입력의 전체 범위에 해당하는 데이터 워드는 -27648~27648입니다.

전류 입력의 전체 범위에 해당하는 데이터 워드는 -27648~27648입니다.

전압 출력의 전체 범위에 해당하는 데이터 워드는 -27648~27648입니다.

전체 전류 출력 범위에 해당하는 데이터 워드는 -27648~27648입니다.

소음 억제: 400Hz, 60Hz, 50Hz, 10Hz의 4가지 소음 억제 주파수 옵션을 제공합니다.

입력 임피던스: 전압 입력 임피던스 ≥ 9M Ω, 전류 입력 임피던스 250 Ω.

신호 평활화: 없음, 약함, 보통, 강함의 4가지 레벨의 평활화 처리를 지원합니다.

오버슈트/다운스트로크 범위: 전압 신호 오버슈트/다운스트로크 범위는 32511~-27649/-27649~-32512입니다.

오버플로/언더플로 범위: 전압 신호 오버플로/언더플로 범위는 32767~32512/-32513~-32768입니다.

최대 내전압/전류 : ± 35V(전압)/± 40mA(전류).

5、물리적 매개변수

모듈 크기: 45mm(폭) x 100mm(높이) x 75mm(깊이).

무게: 약 220g.

전력 소비량: 2.0W(일반 값).

현재 소비량:

SM 버스 전류 소비량: 80mA.

24V DC 전원 공급 전류 소비(무부하): 60mA.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

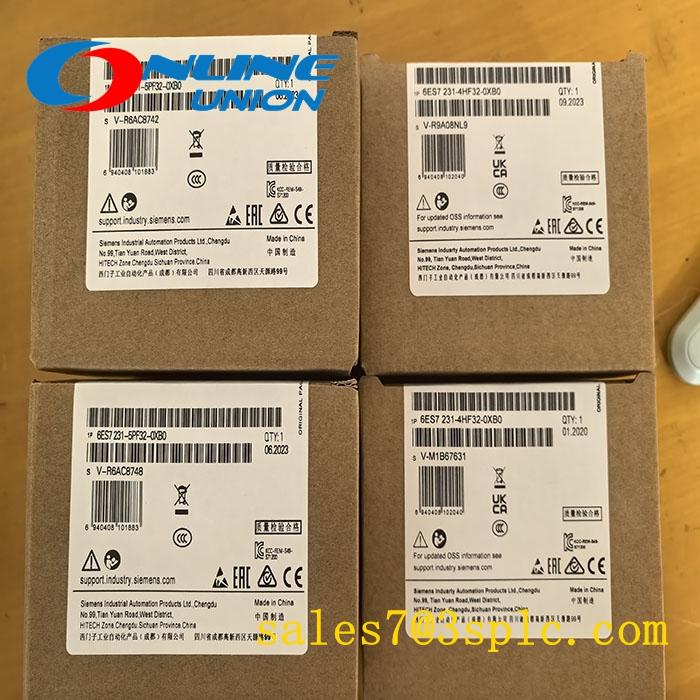

3. 포장: 상자로 된 원래 포장.
