SIEMENS 6ES7241-1CH31-0XB0 새 제품 및 정품 고품질

6ES7241-1CH31-0XB0

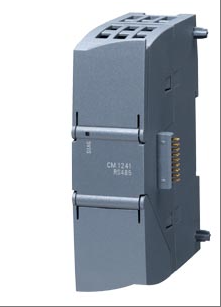

6ES7241-1CH31-0XB0은 S7-1200 시리즈 PLC용으로 특별히 설계된 통신 프로세서 모듈입니다. RS485 통신 인터페이스와 9핀 Sub-D(소켓) 커넥터를 사용하여 Modbus RTU와 같은 산업용 통신 프로토콜을 지원하고 마스터와 슬레이브 스테이션 간의 효율적인 데이터 교환을 구현할 수 있습니다. 프리 포트 모드 프로그래밍 기능은 사용자에게 유연한 프로토콜 개발 공간을 제공합니다. 모듈형 설계로 S7-1200 제어 시스템 아키텍처에 완벽하게 통합되어 I/O 통신 기능을 확장하여 장비 네트워킹 효율성을 크게 향상시킵니다. 이 모듈은 생산 라인 장비 네트워킹, 분산 데이터 수집 등 산업 자동화 분야에서 널리 사용됩니다. 고신뢰성 하드웨어 아키텍처와 Siemens 통합 TIA Portal 프로그래밍 환경을 갖춘 이 모듈은 제조 및 에너지 관리와 같은 산업 분야에 안정적이고 확장 가능한 솔루션을 제공합니다. 산업용 통신 솔루션.

기술 사양 6ES7241-1CH31-0XB0

기본 정보

제품 유형: 통신 모듈(CB 1241 RS485), S7-1200 시리즈 PLC용으로 특별히 설계되었습니다.

인터페이스 유형: RS485, 9핀 Sub-D(소켓) 커넥터를 사용하여 지점 간 및 마스터-슬레이브 스테이션 통신을 지원합니다.

프로토콜 지원: 통합 Modbus RTU 마스터/슬레이브 프로토콜은 USS 프로토콜 및 자유 포트 모드와 호환되어 산업 자동화 장비 간 통신 요구 사항을 충족합니다.

2. 전기적 및 물리적 특성

전원 공급 전압: 20.4V DC ~ 28.8V DC의 전압 범위를 갖춘 24V DC 전원 공급을 지원하며, 산업 표준 전원 공급 장치와 호환됩니다.

전력 소비: 일반적인 전력 손실은 1.1W이고, 최대 전류 소비는 80mA(24V DC)로 저에너지 소비 애플리케이션의 요구 사항을 충족합니다.

물리적 치수: 모듈 너비 30mm, 높이 100mm, 깊이 75mm, 무게 약 155g, 쉽게 통합하고 설치할 수 있는 컴팩트한 디자인입니다.

3、통신 파라미터

통신 속도: 300bps에서 115.2kbps까지 다양한 속도를 지원하며, 장치 요구 사항에 맞게 유연하게 구성할 수 있습니다.

검증 방식: 데이터 전송의 정확성을 보장하기 위해 검증 없음, 짝수 검증, 홀수 검증, 마크(상수 체크섬 1), 스페이스(상수 체크섬 0)의 5가지 모드가 제공됩니다.

흐름 제어 메커니즘: 하드웨어 흐름 제어와 소프트웨어 흐름 제어를 지원하고, RS422 표준과 호환되며, 다양한 통신 환경에 적응 가능합니다.

전송 거리: 차폐 케이블을 사용할 경우 최대 통신 거리가 1000m에 달하여 산업 현장의 장거리 통신 요구를 충족할 수 있습니다.

4、환경 적응성

작동 온도: -20°C ~ 60°C(수평 설치) 및 -20°C ~ 50°C(수직 설치)를 지원하여 혹독한 산업 환경을 커버합니다.

보관 온도: 운송/보관 온도 범위는 -40°C ~ 70°C로 극한 기상 조건에 적합합니다.

보호 수준: 최대 IP20 표준으로 CE, CSA, UL, cULus, FM, RCM(구 C-TICK), KC 등 다양한 국제 인증을 준수하여 제품의 안전성과 신뢰성을 보장합니다.

5. 기능적 특성

프리포트 프로그래밍: 사용자 정의 프로토콜 개발을 지원하고 시스템 확장성을 향상시킵니다.

통합 프로토콜 드라이버: ASCII, 3964(R) 프로토콜 라이브러리가 내장되어 통신 구성 프로세스를 간소화합니다.

진단 기능: 진단용 LED 표시등을 탑재하여 모듈 상태와 통신 활동을 실시간으로 표시하여 유지보수 효율성을 향상시킵니다.

다중 프로토콜 지원: 단일 모듈이 Modbus RTU 마스터(1~49999 주소 범위, 최대 247개 슬레이브 지원) 및 슬레이브 프로토콜을 동시에 처리할 수 있어 시스템 리소스 활용을 최적화합니다.
