SIEMENS 6ES7313-6BG04-0AB0 새 제품 및 정품 고품질

6ES7313-6BG04-0AB0

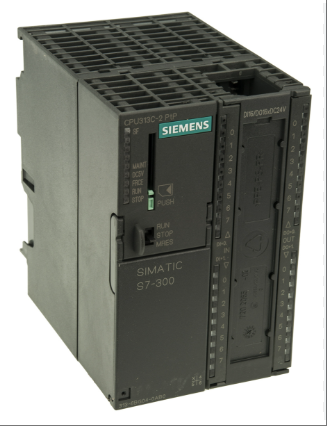

6ES7313-6BG04-0AB0 모델 제품은 Siemens S7-300 시리즈 PLC의 소형 CPU 모듈로, 중소형 자동화 제어 시스템용으로 특별히 설계되었습니다. 16DI/16DO 디지털 I/O 채널을 통합했으며, 확장 모듈을 통해 더 많은 신호 유형을 통합할 수 있습니다. 강력한 아날로그 신호 처리 기능을 갖추고 있어 산업 현장에서 온도, 압력, 유량과 같은 공정 매개변수를 정확하게 수집하고 변환할 수 있습니다. 고정밀 신호 처리 기술과 빠른 응답 성능을 통해 제어 시스템의 실시간 성능과 안정성을 크게 향상시킬 수 있습니다. 모듈형 설계는 유연한 구성을 지원하며, 백플레인 버스를 통해 신호 보드 및 통신 모듈과 같은 확장 구성 요소와 원활하게 통합되어 다양한 산업 현장의 다양한 요구에 쉽게 대응할 수 있습니다. STEP 7 프로그래밍 환경 및 다양한 통신 프로토콜과 호환되어 HMI 및 SCADA와 같은 상위 시스템과의 협업을 용이하게 합니다. 기계 제조, 에너지 관리, 화학 생산, 빌딩 자동화 등의 분야에서 널리 사용되며, 장비 모니터링, 공정 최적화, 지능형 제어를 위한 안정적인 하드웨어 지원을 제공합니다. 산업 자동화의 발전을 이끄는 핵심 요소 중 하나입니다.

기술 사양 6ES7313-6BG04-0AB0

전기적 매개변수

입력 전압: 24V DC 전원 공급을 지원하며, 정격 전압은 24V DC이고, 허용 범위는 19.2V DC ~ 28.8V DC입니다. 전원선에는 외부 안전 장치를 장착해야 하며, LS 스위치(C형 최소 2A, B형 최소 4A)를 사용하는 것이 좋습니다.

디지털 입출력: 16포인트 디지털 입력(DI)과 16포인트 디지털 출력(DO)을 통합하여 24V DC 신호를 지원하며, 중소형 제어 시스템의 기본적인 요구 사항을 충족할 수 있습니다.

아날로그 입출력: 4채널 아날로그 입력(AI)과 2채널 아날로그 출력(AO)이 내장되어 있으며, 전압, 전류 등 다양한 신호 유형을 지원하고, 12비트 분해능을 제공하며, 고정밀 신호 처리가 필요한 산업 현장에 적합합니다.

고속 카운터: 최대 30kHz의 계수 주파수를 가진 고속 카운터 3개를 탑재하여, 빠르게 변화하는 펄스 신호를 정확하게 측정할 수 있으며, 모터 속도 검출 등의 용도에 적합합니다.

통합 인터페이스: MPI 인터페이스 1개와 RS485 인터페이스 1개를 포함하고, 다중 지점 통신 프로토콜을 지원하며, 다른 장치나 상위 컴퓨터 시스템과의 데이터 교환을 용이하게 합니다.

2. 성능 매개변수

작업 메모리: 128KB 작업 메모리 영역을 내장하여 사용자 프로그램 및 데이터 저장을 지원하는 동시에 최대 8MB의 확장 가능한 로딩 메모리(MMC 카드를 통해 구현)를 제공하여 복잡한 제어 논리의 요구 사항을 충족합니다.

처리 속도: 비트 연산 처리 시간은 0.07μs에 불과하고, 워드 연산 처리 시간은 0.15μs, 고정 소수점 연산은 0.2μs, 부동 소수점 연산은 0.72μs로 복잡한 논리 및 수학 연산을 빠르게 실행할 수 있습니다.

인터럽트 기능: 이벤트 인터럽트 및 타이밍 인터럽트 기능을 지원하고, 외부 신호나 시간에 따라 트리거되는 이벤트에 실시간으로 응답하여 시스템의 응답 속도와 유연성을 향상시킵니다.

블록 유형 지원: 최대 1024개까지 조직 블록(OB), 기능 블록(FB), 기능 블록(FC), 시스템 기능 블록(SFB) 등 다양한 프로그램 블록 유형을 지원하여 모듈식 프로그래밍과 코드 재사용을 용이하게 합니다.

3、환경적 매개변수

작동 온도: 허용 작동 온도 범위는 0°C~55°C(수평 설치) 또는 0°C~45°C(수직 설치)로 대부분 산업 현장의 환경 조건에 적응할 수 있습니다.

상대 습도: 55°C에서 최대 상대 습도는 95%이며, 결로 현상이 없어 습한 환경에서도 안정적으로 작동합니다.

대기압: 적합한 대기압 범위는 1080hPa~795hPa(고도 -1000m~2000m에 해당)로, 다양한 고도 지역의 사용 요구를 충족합니다.

보호 수준: 모듈은 밀폐형 설계를 채택하여 방진 및 방습성이 우수하고 산업 등급 보호 표준을 충족합니다.

4. 확장성 및 기능

확장 모듈 지원: 신호 모듈(SM), 기능 모듈(FM), 통신 프로세서(CP)를 포함하여 최대 32개의 모듈을 확장할 수 있어 다양한 규모와 복잡도의 제어 시스템 요구 사항에 유연하게 적응할 수 있습니다.

신호 보드 확장: 신호 보드(SB)를 통해 추가 I/O 또는 통신 인터페이스를 추가하여 시스템의 확장 기능을 더욱 향상시킵니다.

통신 프로토콜: PROFIBUS 및 산업용 이더넷 등 다양한 통신 프로토콜과 호환되어 HMI, SCADA 및 기타 상위 시스템과 원활하게 통합하여 원격 모니터링 및 데이터 수집을 달성합니다.

프로그래밍 환경: STEP 7 프로그래밍 소프트웨어를 지원하고 엔지니어가 프로그램을 개발하고 디버깅할 수 있도록 순차 기능 다이어그램(SFC), 사다리 다이어그램(LAD), 명령문 테이블(STL), 기능 블록 다이어그램(FBD), 구조화 텍스트(SCL) 등 여러 프로그래밍 언어를 제공합니다.

5、물리적 매개변수

크기: 모듈 크기는 175mm × 100mm × 81mm로, 설치 공간을 절약하기 위한 컴팩트한 디자인을 채택했습니다.

무게: 순중량은 약 0.6kg으로 취급 및 설치가 편리합니다.

설치 방법: DIN 레일 설치를 지원하여 설치가 간편하고 안정적이며 다양한 산업용 제어 캐비닛에 적합합니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
