6ES7313-6CE00-0AB0

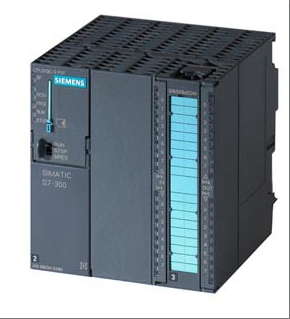

6ES7313-6CE00-0AB0 모델 제품은 Siemens S7-300 시리즈 PLC에 사용되는 소형 CPU 모듈입니다. 모듈형 구조로 설계되었으며, 백플레인 버스를 통해 디지털/아날로그 입출력 모듈, 통신 프로세서 및 기능 모듈의 확장을 지원하여 산업 자동화 분야의 분산 제어 아키텍처 요구 사항을 충족합니다. 이 모듈은 128KB의 작업 메모리를 갖추고 있으며, 비트 연산 처리 시간을 최소 0.1μs로 지원하며, PROFIBUS DP 인터페이스와 MPI 멀티포인트 인터페이스를 통합하여 필드버스 통신과 프로그래밍 장치 간의 고속 연결을 구현합니다. 하드웨어 구성에는 128개의 디지털 입출력 채널이 포함되어 부동 소수점 연산 및 PID 제어 기능을 지원합니다. STEP 7 프로그래밍 도구와 결합하여 복잡한 로직 제어 및 모션 제어 작업을 완료할 수 있습니다. 이 제품은 CE 인증을 통과했으며, -20℃ ~ +60℃의 작동 온도 범위와 IP20의 보호 수준을 갖추고 있습니다. 기계 제조, 공정 제어 및 기타 시나리오에서 중소 규모의 자동화 시스템을 구축하는 데 적합합니다.
기술 사양 6ES7313-6CE00-0AB0
제품 포지셔닝 및 하드웨어:
모델: 6ES7313-6CE00-0AB0, S7-300 시리즈 CPU 313C-2 DP 컴팩트 모듈에 속합니다.
메모리: 작업 메모리는 32KB의 용량을 가지고 있으며, 최대 8MB를 지원하는 마이크로 메모리 카드(MMC)를 통해 프로그램을 저장하도록 확장할 수 있습니다.
설치 방법: 모듈식 설계, DIN 레일 설치 지원, S7-300 시리즈 표준 랙과 호환됩니다.
입력/출력 인터페이스:
디지털 입력: 16채널 디지털 입력이 통합되어 24V DC 신호 입력을 지원합니다.
디지털 출력: 16채널 디지털 출력이 통합되어 24V DC 신호 출력을 지원합니다.
인터페이스 유형: 입력 및 출력 채널 모두 역극성 보호 기능이 있어 현장 신호 적응 능력이 향상됩니다.
통신 기능:
통합 인터페이스: PROFIBUS DP 마스터/슬레이브 인터페이스를 탑재하여 분산 I/O 시스템 연결을 지원합니다.
MPI 인터페이스: 프로그래밍 장치, HMI 또는 다른 PLC와 통신할 수 있는 내장 멀티포인트 인터페이스(MPI)입니다.
통신 속도: PROFIBUS DP 인터페이스는 최대 12Mbps의 통신 속도를 지원하는 반면, MPI 인터페이스는 187.5Kbps의 통신 속도를 지원합니다.
기술적 성능:
처리 속도: 가장 짧은 비트 연산 처리 시간은 0.1μs, 가장 짧은 워드 연산 처리 시간은 0.2μs, 가장 짧은 부동 소수점 연산 처리 시간은 3μs입니다.
명령어 집합: 350개 이상의 명령어를 포함하는 강력한 명령어 집합을 지원하여 복잡한 논리 제어 및 계산 기능을 구현합니다.
카운팅 기능: 3개의 30kHz 고속 카운터와 통합되어 독립적인 방향 비교와 증분형 엔코더 연결을 지원합니다.
전원 공급 및 전력 소비:
전원 공급 전압: 24V DC 전원 입력을 지원하여 20.4V ~ 28.8V의 전압 범위를 허용합니다.
전력 소비: 일반적인 전력 소비는 10W, 무부하 전력 소비는 100mA, 최대 전류는 11A입니다.
환경 및 보호:
작동 온도: -20℃ ~ +60℃의 넓은 온도 범위로 복잡한 산업 환경에 적합합니다.
보호 수준: IP20 보호 수준, 전도성 먼지가 없는 실내 환경에 적합합니다.
전자파 적합성: EMC 적합성 설계를 준수하며 진동 및 충격에 대한 내구성이 뛰어납니다.
확장성:
모듈 확장: 백플레인 버스를 통해 디지털/아날로그 입출력 모듈, 통신 프로세서, 기능 모듈의 확장을 지원합니다.
분산 I/O: ET 200M 분산 I/O 시스템을 연결하여 분산 제어 아키텍처를 구현할 수 있습니다.
프로그래밍 및 디버깅:
프로그래밍 소프트웨어: STEP 7 V5.5 SP2 이상 프로그래밍 소프트웨어를 지원하며, 사다리 다이어그램, 명령문 테이블, 기능 블록 다이어그램 등의 프로그래밍 언어를 제공합니다.
디버깅 기능: 온라인 디버깅, 진단 버퍼 보기, 프로세스 변수의 강제 수정 및 기타 기능을 지원합니다.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
