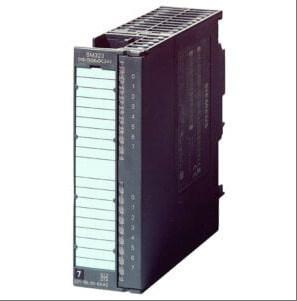

6ES7322-1BH00-0AA0
기본 사양
채널 구성
출력 채널 수: 16
출력 유형: 트랜지스터 출력(24V DC), 0.5A/채널 정격 전류 지원
전압 범위: 24V DC 부하와 호환, 신호 "1" 출력 전압 범위는 L+(-0.8V ~ -1.6V), 신호 "0" 잔류 전류 ≤ 0.5mA
전기적 매개변수
전력 소모: 일반적인 값 4.9W, 부하 전압 L+(무부하)에서 최대 80mA의 입력 전류, 백플레인 버스 5V DC에서 최대 80mA
부하 제한: 각 그룹의 총 출력 전류는 ≤ 4A(수평 설치 시, 최대 40°C)이며, 총 모듈 전류는 ≤ 8A입니다.
스위칭 주파수: 저항 부하 시 최대 100Hz, 유도 부하 시 최대 0.5Hz, 램프 부하 시 최대 10Hz
기계 구조
인터페이스 형태: 1 × 20핀 전면 커넥터, 핫 플러깅 지원(ET 200M 시스템)
설치 방법 : DIN 레일 설치, 보호 수준 IP20(캐비닛 내부 사용용)
크기 및 무게: 표준 S7-300 모듈 크기, 자세한 내용은 제품 설명서를 참조하세요.
2. 성능 특성
신호 변환 기능
논리 레벨 적응: PLC 내부 신호(논리 0/1)를 외부 24V DC 레벨로 변환하여 프로세스 장비의 직접 구동을 지원합니다.
절연 특성: 광 결합 절연 기술 채택, 절연 전압 ≥ 500V(IEC 61131-2 표준에 따름)
부하 적응성
저항 부하: 최대 5W의 램프 부하로 48Ω ~ 4kΩ의 저항 범위를 지원합니다.
유도부하 : RC필터 내장(300Ω/0.1μF)으로 유도소자 OFF 시 역기전력 억제에 사용
최소 부하 전류: 신호 "1"은 ≥ 5mA(0~60°C 주변 온도)여야 합니다.
환경 적응성
작동 온도: -25°C ~+60°C (보관 온도 -40°C ~+85°C)
상대 습도: 5% ~ 95% (결로 없음)
간섭 방지 기능: EN 61000-6-2 전자파 적합성 표준 준수
3. 확장된 기능
구성 유연성
주소 할당: 출력 주소는 슬롯 위치에 따라 결정되며 STEP 7 또는 TIA Portal 프로그래밍 소프트웨어 구성을 지원합니다.
진단 기능: 모듈은 전면 도어 라벨 영역에 상태 표시등을 제공하여 빠른 오류 위치 파악을 지원합니다.
시스템 호환성
프로토콜 지원: 분산 I/O 아키텍처에 적합한 PROFIBUS/PROFINET 필드버스와의 원활한 통합
확장성: ET 200M 활성 버스 모듈과 결합하여 핫스왑 가능한 유지 관리를 달성할 수 있습니다.
4. 일반적인 적용 시나리오
산업 자동화
24V DC 솔레노이드 밸브, 릴레이, 표시등 등과 같은 구동 액추에이터
소형 모터 컨트롤러 또는 주파수 변환기의 디지털 입력 인터페이스를 연결합니다.
공정 제어
화학공학 및 수처리 분야의 밸브 원격 제어
식품 포장 기계의 센서 신호 트리거링
기술 사양 6ES7322-1BH00-0AA0
기본 사양
채널 구성
출력 채널 수: 16
출력 유형: 트랜지스터 출력(24V DC), 0.5A/채널 정격 전류 지원
전압 범위: 24V DC 부하와 호환, 신호 "1" 출력 전압 범위는 L+(-0.8V ~ -1.6V), 신호 "0" 잔류 전류 ≤ 0.5mA
전기적 매개변수
전력 소모: 일반적인 값 4.9W, 부하 전압 L+(무부하)에서 최대 80mA의 입력 전류, 백플레인 버스 5V DC에서 최대 80mA
부하 제한: 각 그룹의 총 출력 전류는 ≤ 4A(수평 설치 시, 최대 40°C)이며, 총 모듈 전류는 ≤ 8A입니다.
스위칭 주파수: 저항 부하 시 최대 100Hz, 유도 부하 시 최대 0.5Hz, 램프 부하 시 최대 10Hz
기계 구조
인터페이스 형태: 1 × 20핀 전면 커넥터, 핫 플러깅 지원(ET 200M 시스템)
설치 방법 : DIN 레일 설치, 보호 수준 IP20(캐비닛 내부 사용용)
크기 및 무게: 표준 S7-300 모듈 크기, 자세한 내용은 제품 설명서를 참조하세요.
2. 성능 특성
신호 변환 기능
논리 레벨 적응: PLC 내부 신호(논리 0/1)를 외부 24V DC 레벨로 변환하여 프로세스 장비의 직접 구동을 지원합니다.
절연 특성: 광 결합 절연 기술 채택, 절연 전압 ≥ 500V(IEC 61131-2 표준에 따름)
부하 적응성
저항 부하: 최대 5W의 램프 부하로 48Ω ~ 4kΩ의 저항 범위를 지원합니다.
유도부하 : RC필터 내장(300Ω/0.1μF)으로 유도소자 OFF 시 역기전력 억제에 사용
최소 부하 전류: 신호 "1"은 ≥ 5mA(0~60°C 주변 온도)여야 합니다.
환경 적응성
작동 온도: -25°C ~+60°C (보관 온도 -40°C ~+85°C)
상대 습도: 5% ~ 95% (결로 없음)
간섭 방지 기능: EN 61000-6-2 전자파 적합성 표준 준수
3. 확장된 기능
구성 유연성
주소 할당: 출력 주소는 슬롯 위치에 따라 결정되며 STEP 7 또는 TIA Portal 프로그래밍 소프트웨어 구성을 지원합니다.
진단 기능: 모듈은 전면 도어 라벨 영역에 상태 표시등을 제공하여 빠른 오류 위치 파악을 지원합니다.
시스템 호환성
프로토콜 지원: 분산 I/O 아키텍처에 적합한 PROFIBUS/PROFINET 필드버스와의 원활한 통합
확장성: ET 200M 활성 버스 모듈과 결합하여 핫스왑 가능한 유지 관리를 달성할 수 있습니다.
4. 일반적인 적용 시나리오
산업 자동화
24V DC 솔레노이드 밸브, 릴레이, 표시등 등과 같은 구동 액추에이터
소형 모터 컨트롤러 또는 주파수 변환기의 디지털 입력 인터페이스를 연결합니다.
공정 제어
화학공학 및 수처리 분야의 밸브 원격 제어
식품 포장 기계의 센서 신호 트리거링
