SIEMENS 6ES7350-1AH03-0AE0 새 제품 및 정품 고품질

6ES7350-1AH03-0AE0

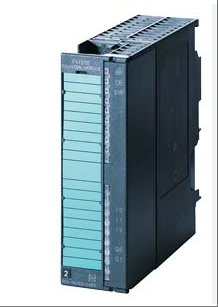

6ES7350-1AH03-0AE0 모델 제품은 Siemens SIMATIC S7-300 시리즈 PLC 전용 FM 350-1 단일 채널 카운터 모듈입니다. 5V/24V 인코더 전원 인터페이스가 내장된 컴팩트한 모듈형 설계를 채택했으며, 전면 커넥터를 통해 증분형 인코더 신호(최대 500kHz)의 고속 수집 및 처리를 지원합니다. 이 모듈은 게이트 제어 신호 제어 기능을 갖추고 있어 펄스 방향을 정확하게 추정하고 이중 기준값 비교를 수행할 수 있습니다. 고장 표시등(SF)과 모듈 코딩 구성 요소를 통합하여 S7-300 백플레인 버스와의 안정적인 통신을 보장하고, 플러그인 코딩 플러그를 통해 배선 재사용성을 보장합니다. 표준 기능 블록인 CNT_CTRL(FC 0) 및 DIAG_INF(FC 1)는 카운터 논리 프로그래밍을 최적화하여 고정밀 위치 감지가 필요한 조립 장비 및 포장 기계와 같은 산업 환경에 적합합니다. 복잡한 전자기 환경에서도 Siemens 산업 인증 표준을 준수하여 안정적인 작동을 보장합니다.

기술 사양 6ES7350-1AH03-0AE0

기본 기능 매개변수

계수 기능: 최대 500kHz 계수 주파수를 지원하여 고속 펄스 신호를 처리할 수 있으며 고정밀 모션 제어 시나리오에 적합합니다.

채널 구성: 단일 채널 설계로 5V 및 24V 증분형 인코더 입력과 호환되어 다양한 센서 전압 요구 사항을 충족합니다.

작업 모드: 연속 계산, 단일 계산, 사이클 계산의 세 가지 모드를 지원하여 펄스 모니터링 및 주기적 작업 통계와 같은 다양한 응용 분야에 적합합니다.

2、전기적 매개변수

전원 공급 장치 사양:

보조 전압: 24V DC, 정격 범위 18.5V-30.2V(동적), 20.4V-28.8V(정적)

인코더 전원 공급 장치: 5V(± 2%)/300mA 및 24V 인코더 전원 출력 제공

전력 소모 제어: 일반적인 전력 소모 4.5W, 전류 소모 ≤ 40mA(부하 전압 무부하 시), 백플레인 버스 소모 ≤ 160mA

간섭 방지 설계: 비주기적 전압 점프(35V/500ms 복구)를 지원하여 산업 현장 적응성을 향상시킵니다.

3、인터페이스 및 신호 특성

연결 방식: 20핀 전면 커넥터를 사용하여 플러그 앤 플레이 디자인을 지원하며, 현장 배선을 간소화합니다.

디지털 입력:

포인트 : 3채널(도어 스타트, 도어 스톱, 카운터 세팅)

전압 범위: "0" 신호 -28.8V ~ 5V, "1" 신호 +11V ~ +28.8V

입력 전류: "1" 신호 일반적인 값 9mA

디지털 출력:

포인트: 2채널, 전자 단락 보호 기능 포함

출력 특성: "0" 신호 ≤ 3V, "1" 신호 ≥ 2L+-1.5V, 정격 전류 0.5A(저항 부하)

응답 시간: ≤ 300 μs (0 → 1 신호 전환)

4、기능적 특성

이중 비교 값 제어: 두 개의 프로그래밍 가능한 비교 값을 통합하고, 트리거 시 디지털 출력을 통해 응답하며, 알람 또는 제어 논리 연결을 지원합니다.

게이트 제어 기능: 게이트 신호를 통해 카운터의 시작과 정지를 제어하여 펄스 수집의 타이밍 제어를 실현합니다.

표준 기능 블록: STEP 7 프로그래밍을 단순화하기 위해 CNT_CTRL(FC0) 및 DIAG_INF(FC1) 기능 블록을 제공합니다.

인터럽트 처리: 백플레인 버스를 통해 CPU에 인터럽트 요청을 전송하여 실시간 응답을 달성합니다.

5. 기계 및 설치 매개변수

보호 설계: IP20 보호 수준으로 제어 캐비닛 내부에 설치하기에 적합합니다.

설치 방법: DIN 레일 설치를 지원하고, 모듈 크기가 작아 캐비닛 공간을 절약합니다.

환경 적응성: 작동 온도 범위는 -25℃ ~ +60℃로 습도가 높고 결로 현상이 나타나는 열악한 환경에도 적합합니다.

6. 인증 및 규정 준수

안전 인증: CE 인증 기준을 준수하고 EU 산업 장비 안전 요구 사항을 충족합니다.

전자파 적합성: 산업 등급 EMC 테스트를 거쳐 강력한 전자파 간섭 환경에 적합합니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
