6ES7350-2AH01-0AE0

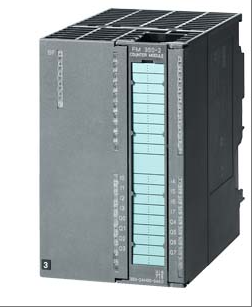

6ES7350-2AH01-0AE0 모델 제품은 Siemens SIMATIC S7-300 시리즈 PLC의 FM 350-2 카운터 모듈로, 산업 자동화 분야에서 고정밀 계수, 주파수/속도 측정 및 사이클 지속 시간 모니터링을 위해 특별히 설계되었습니다. 이 모듈은 8채널 20kHz 펄스 신호 입력을 지원하며 24V DC 증분형 인코더, NAMUR 센서 및 방향성 부품과 호환됩니다. 계량 및 배칭과 같은 복잡한 측정 작업을 처리할 수 있으며, 7가지 작동 모드(연속/단일 계수, 주파수 제어, 주기 측정 등)를 통해 다양한 애플리케이션 시나리오에 유연하게 적응할 수 있습니다. 이 모듈에는 오류 표시등(SF LED)과 구성 소프트웨어 패키지가 장착되어 있으며, 4개의 표준 기능 블록(예: CNT2-CTR, CNT2-CWR 등)을 통합하여 카운터 값 읽기, 쓰기 및 진단 기능을 구현합니다. PROFINET IO 또는 PROFIBUS DP 분산 구성 기능과 결합하면 자동차 제조 및 포장 기계와 같은 제조 산업의 자동화 제어 시스템에 효율적으로 통합하여 높은 안정성과 실시간 성능을 보장할 수 있습니다.
기술 사양 6ES7350-2AH01-0AE0
모델: 6ES7350-2AH01-0AE0
제품 포지셔닝: S7-300 시리즈 PLC용 확장 카운터 모듈로, 산업 자동화 분야에서 고정밀 카운팅, 주파수/속도 측정, 사이클 지속 시간 모니터링에 사용됩니다.
2、기능적 매개변수
계산 함수:
입력 채널: 8채널 펄스 신호 입력을 지원하며, 24V DC 증분형 인코더, NAMUR 센서 및 방향 구성 요소와 호환됩니다.
최대 입력 주파수: 일부 자료에서는 단일 채널이 최대 20kHz까지 지원할 수 있다고 언급하는 반면, 다른 자료에서는 최대 입력 주파수가 100kHz에 달할 수 있다고 명시하고 있습니다. 자세한 내용은 실제 구성을 참조하십시오.
작업 모드: 연속/단일 계산, 주파수 제어, 사이클 측정 등 7가지 작업 모드를 제공하여 다양한 응용 프로그램 시나리오에 빠르게 적응할 수 있습니다.
출력 함수:
디지털 출력: 디지털 출력 기능을 통해 각 카운터 채널에 직접 할당하여 빠른 응답을 얻을 수 있습니다.
응답 방법: 통합 백플레인 버스를 통해 CPU에 프로세스 인터럽트를 전송하거나 CPU 장애 발생 시 작업을 취소하고 계산을 계속하는 등의 대체 솔루션을 제공합니다.
통합 기능:
구성 소프트웨어 패키지: 이 모듈에는 간단한 디버깅 지침, 매개변수 할당 대화 상자, CPU와 대상 데이터를 교환하기 위한 4개의 표준 기능 블록(예: CNT2-CTR, CNT2-CWR 등)이 포함된 구성 소프트웨어 패키지가 함께 제공됩니다.
고장 진단: 진단이 중단되었을 때 모듈의 진단 정보를 제공할 수 있는 DIAG_RD 기능 블록을 제공합니다.
3、전기적 매개변수
전원 공급 전압: 24V DC, 허용 범위는 20.4V ~ 28.8V입니다.
전류 소비: 부하 전압 L+(무부하)의 최대 소비는 150mA이고, 백플레인 버스 5V DC의 최대 소비는 100mA이며, 일반적인 전력 소비는 10W입니다.
4、환경적 매개변수
작동 온도: -25°C ~+60°C의 온도 범위를 지원하므로 혹독한 산업 환경에 적합합니다.
보호 수준: 구체적인 보호 수준은 명시적으로 언급되지 않지만, 산업용 모듈로서 일반적으로 높은 환경 적응성을 갖추고 있습니다.
5. 기계적 매개변수
치수: 너비 80mm, 구성에 따라 구체적인 치수가 약간 다를 수 있습니다.
설치 방법: 모듈식 설계, 제어 시스템에 설치 지원.
표시등: 모듈 상태를 나타내는 빨간색 LED 오류 표시등(SF) 1개가 장착되어 있습니다.
6. 인증 및 표준
표준 준수: DIN 19234와 같은 산업 표준을 준수하여 제품의 신뢰성과 안전성을 보장합니다.
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
