6ES7407-0DA02-0AA0

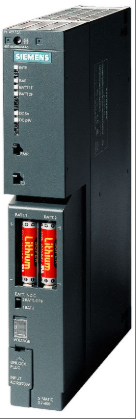

6ES7407-0DA02-0AA0 모델 제품은 SIMATIC S7-400 시리즈 PLC용 전원 모듈로, 산업 자동화 제어 시스템용으로 특별히 설계되었습니다. 안정적이고 신뢰할 수 있는 DC 전원 출력을 제공하고 S7-400 시리즈 중앙 처리 장치(CP414-3, CP416-3 등) 및 기타 모듈의 전원 공급 요구를 충족합니다. 이 모듈은 높은 전자파 적합성, 내충격성, 내진동성을 갖춘 모듈형 구조 설계를 채택하여 자동차 제조, 공정 엔지니어링, 발전 및 배전과 같은 열악한 산업 환경에 적합합니다. 분산형 구조와 유연한 확장성을 지원하며, 이중화 설계와 결합하여 고가용성 자동화 시스템을 구축하고 복잡한 공정 흐름에서 핵심 장비에 대한 무정전 전원 공급을 보장합니다. 중급 및 고급 성능 범위의 자동화 작업 솔루션을 구축하는 핵심 구성 요소입니다.
기술 사양 6ES7407-0DA02-0AA0
입력 매개변수:
입력 전압: 120/230V AC로 정격화된 광범위한 AC 입력을 지원하여 입력 전압 범위가 85V~264V AC가 가능합니다. 동시에 정격 전압이 110/230V DC이고 허용 입력 전압 범위가 88V~300V DC인 DC 입력도 지원합니다.
입력 전류: 120V AC에서 정격 입력 전류는 0.55A이고, 230V AC에서 정격 입력 전류는 0.31A입니다.
시스템 주파수: 정격값은 50/60Hz이고, 허용 주파수 범위는 47Hz~63Hz입니다.
출력 매개변수:
출력 전압: 안정적인 5V DC 및 24V DC 출력 전압을 제공합니다.
출력 전류: 5V DC의 정격 출력 전류는 4A이고, 24V DC 출력 전류는 특정 구성에 따라 다양한 전류를 지원할 수 있습니다(예를 들어, 일부 구성에서 24V DC 출력 전류는 0.5A이지만 총 출력 용량은 특정 모델에 따라 결정해야 합니다).
전력 소비 및 효율성:
일반적인 전력 소비량: 약 46.5W.
전력 손실: 일반적인 값은 13.9W입니다.
물리적 매개변수:
치수: 너비 25mm, 높이 290mm, 깊이 217mm.
무게: 약 800g.
설치 방법: 모듈식 설계, 슬롯 1개 차지, 일반적으로 랙의 가장 왼쪽에 설치(슬롯 1부터 시작).
환경 적응성:
작동 온도 범위: 구체적인 온도 범위는 제품 설명서를 참조해야 하지만, 일반적으로 산업 환경에 맞춰 설계되었으며 특정 온도 변동을 견딜 수 있습니다.
보호 수준: 완전 밀폐형 설계, 자연 환기로 냉각, 산업 현장 환경에 적합.
기능적 특징:
전압 변환: AC 또는 DC 네트워크 전압을 SIMATIC S7-400 PLC에 필요한 5V DC 및 24V DC 작동 전압으로 변환합니다.
중복 설계 지원: 다른 전원 모듈과 결합하여 중복 전원 구성을 달성하고 시스템 안정성을 향상시킬 수 있습니다.
상태 표시: 전면 패널에는 내부 오류, 5V 및 24V DC 출력 전압 상태, 백업 배터리 전압 상태를 표시하는 발광 다이오드가 장착되어 있습니다.
제어 스위치: 오류 확인 버튼, 출력 전압 켜기/끄기 스위치, 배터리 모니터링 스위치, 네트워크 전압 선택 스위치를 제공합니다.
호환성 및 확장성:
호환성: SIMATIC S7-400 시리즈 PLC용으로 특별히 설계되었으며, 백플레인 버스를 통해 중앙 처리 장치와 확장 장치의 모든 템플릿에 전원을 공급합니다.
확장성: 분산 아키텍처를 지원하고 시스템 요구 사항에 따라 전원 모듈의 수를 확장할 수 있습니다(중복 구성에서는 현재 할당 제한에 주의해야 함).
당사 서비스:
1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.
2. 저희의 가격은 매우 경쟁력이 있습니다.
3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.
4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.
포장 및 배송:
1. 100% 새롭고 정품 공장 밀봉!
2. 보증 기간: 1년
3. 포장: 상자로 된 원래 포장.
4. 배송 기간: 결제 후 3-7일 이내 배송
5、모든 상품은 발송 전 테스트됩니다
