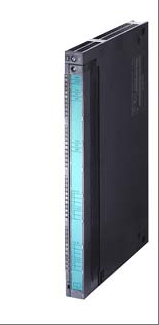

SIEMENS 6ES7450-1AP00-0AE0 새 제품 및 정품 고품질

6ES7450-1AP00-0AE0

6ES7450-1AP00-0AE0 모델 제품은 산업 자동화 제어용으로 특별히 설계된 Siemens S7-400 시리즈 PLC의 기능 모듈(FM 450-1)입니다. 계수 기능을 갖추고 있으며, 2채널 입출력 인터페이스를 통합하여 24V DC 전원을 지원합니다. 입력 전압 범위는 -28.8V ~ +28.8V(신호 "0" 및 "1")이며, 출력 전압 범위는 신호 "0"의 최대 3V에서 신호 "1"의 최소 2L+(-1.5V)까지입니다. 이 모듈은 6개의 디지털 입력 단자(도어 개폐, 카운터 기록 기능 포함)와 6개의 바이너리 출력 단자를 갖추고 있습니다. 옵토커플러를 사용하여 디지털 입출력 전위 절연을 구현하여 서로 다른 회로 간의 전위차를 DC 75V/AC 60V까지 허용합니다. 컴팩트한 사이즈입니다. 쉽게 통합할 수 있도록 설계(폭 25mm x 높이 290mm x 깊이 210mm, 약 650g)되었으며, 다양한 산업용 버스 프로토콜과 호환되고 S7-400과 호환됩니다. 호스트와 기타 확장 장치는 원활하게 협업하여 구성 패키지 CD를 통해 구성 프로세스를 간소화하며, 복잡한 산업 환경에서 고정밀 데이터 수집 및 제어 작업에 적합합니다.

기술 사양 6ES7450-1AP00-0AE0

기본 매개변수

브랜드 및 모델: SIEMENS 6ES7450-1AP00-0AE0

제품 유형: SIMATIC S7-400 기능 모듈(FM 450-1)

사용법 : 2채널로 카운팅 기능에 사용

첨부파일: 구성 패키지 CD 포함

2. 전원 공급 및 전압

보조전압 : 1L+, 부하전압 2L+, 정격값(DC) 24V

허용 범위: 하한(DC) 20.4V, 동적 18.5V; 상한(DC) 28.8V, 동적 30.2V

역극성 보호: 부하 전압 1L+ 및 2L+ 모두 역극성 보호 기능을 갖추고 있습니다.

3、입력 및 출력

디지털 입력:

수량: 6개의 바이너리 입력 단자

기능 : 문열림 1개, 문닫힘 1개, 카운터 기록 1개

입력 전압: 신호 "0"의 경우 -28.8V ~ +5V, 신호 "1"의 경우 +11V ~ +28.8V

입력 전류: 신호 "1"의 경우 일반적인 값은 9mA입니다.

입력 지연: 입력 전압이 정격 값에 도달하면 특정 입력 지연이 발생합니다.

디지털 출력:

수량: 6개의 바이너리 출력 단자

기능적/단락방지: 단락방지 기능이 있으며 전자펄스를 지원합니다.

출력 전압: 신호 "0"의 최대값은 3V이고, 신호 "1"의 최소값은 2L+(-1.5V)입니다.

출력 전류 : 신호 "1"의 경우 정격값은 0.5A, 허용 범위는 0~60℃, 최대값은 0.6A입니다.

저항성 부하에서의 출력 지연: "0"에서 "1"까지의 최대값은 300µs입니다.

4、센서 전원 공급 및 전력 손실

센서 전원 공급 장치: 5V 및 24V 센서 전원 공급 장치를 지원하며, 5V 센서 전원 공급 장치에는 단락 보호 기능이 있습니다.

전력 손실: 일반적인 값은 9W입니다.

5. 카운터와 퍼포먼스

카운터 입력 수: 2

카운터 비트: 32비트 또는 +/-31비트

계수 주파수: 최대값은 500kHz에 도달할 수 있습니다(입력 신호 유형 및 매개변수 설정에 따라 다름)

매개변수 설명: 점유된 이중 주소는 64바이트/64바이트입니다.

6、전위 분리 및 절연

잠재적 절연: 디지털 입력, 디지털 출력 및 카운터는 모두 광결합기를 사용하여 달성되는 잠재적 절연 기능을 갖습니다.

허용 전위차 : 다른 회로 간 최대 DC 75V/AC 60V

절연 시험 : 500V를 사용하여 절연 시험을 실시합니다.

7、연결 기술 및 크기

필요한 전면 플러그: 1x 48핀

치수: 너비 25mm, 높이 290mm, 깊이 210mm

무게 : 약 650g
