6ES7513-1AL02-0AB0

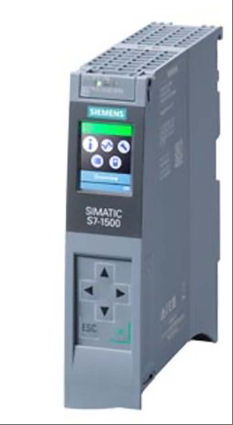

6ES7513-1AL02-0AB0 모델 제품은 Siemens S7-1500 시리즈 PLC의 CPU 모듈(CPU 1513-1PN)로, 고성능 처리 성능과 유연한 확장성을 제공합니다. PROFINET 산업용 이더넷 통신 인터페이스를 채택하고 분산 I/O 시스템 통합을 지원하며, 300KB 작업 메모리와 1.5MB 데이터 메모리를 내장하고 있습니다. SIMATIC 메모리 카드를 통해 최대 32GB까지 확장 가능하며 복잡한 자동화 작업 제어에 적합합니다. 이 모듈은 클록 동기화 기능을 통합하고 분산 및 중앙 집중식 모드를 모두 지원하며, 500ms 주기 구성 블록(분산) 6개와 1ms 주기 구성 블록(중앙 집중식)을 제공합니다. STEP 7 TIA Portal V17(펌웨어 V2.9) 이상 구성 도구와 호환되어 산업 자동화 분야의 엄격한 실시간 성능 및 데이터 처리 성능 요구 사항을 충족합니다.
기술 사양 6ES7513-1AL02-0AB0
하드웨어 및 기능:
모델 식별: CPU 1513-1PN, 하드웨어 기능 상태 FS03, 펌웨어 버전 V2.9.
작동 전압: 24V DC, 허용 범위 19.2V ~ 28.8V DC, 역극성 보호 기능 포함.
메모리 구성: 300KB 작업 메모리(프로그램용), 1.5MB 데이터 저장소, SIMATIC 메모리 카드를 통해 32GB까지 확장 가능.
I/O 용량: 2048개의 I/O 모듈 주소를 지원하며, 각 입출력 터미널에 32KB의 주변 장치 주소가 할당됩니다. 단일 서브시스템의 입출력 용량은 8KB입니다.
통신 인터페이스:
PROFINET 인터페이스: 통합 듀얼 포트 스위치로 PROFINET IO IRT 통신을 지원하고 분산 I/O 시스템의 실시간 요구 사항을 충족합니다.
기타 프로토콜: MODBUS TCP 동시 모드 지원, S7 메시지 기능 제공, 32개 사이트 등록 및 5000개 프로그래밍 가능 프로그램 메시지 구성 가능.
시계 및 동기화:
동기화 모드: 분산 및 중앙 집중형 클록 동기화를 지원하며, 분산 모드에서는 순환 조직 블록 주기가 500ms, 중앙 집중형 모드에서는 1ms입니다.
시스템 통합 기능:
구성 도구: STEP 7 TIA Portal V17(펌웨어 V2.9) 이상 버전과 호환되며 데이터 그룹을 통한 구성 제어를 지원합니다.
프로세스 기능: 800개의 프로세스 목표를 지원하는 통합 모션 제어 리소스로, 일반적인 모션 제어 사이클에서 5축(4ms 사이클) 또는 10축(8ms 사이클)을 제어할 수 있습니다.
진단 및 유지 관리:
진단 기능: 1000개의 진단 버퍼 항목을 갖추고 있어 정전과 관련된 500개의 기록을 지원합니다.
디버깅 지원: 4개의 추적을 구성할 수 있으며, 각 추적은 최대 512KB의 데이터를 저장할 수 있습니다.
디스플레이 및 조작: 3.45cm 디스플레이 화면과 8개의 조작 버튼(조작 모드 버튼 2개 포함)을 갖추고 있어 IP 주소, 스테이션 이름 등의 모듈 정보 표시를 지원합니다.
보호 메커니즘:
접근 제어: 사용자 프로그램 보호, 복사 방지, 모듈 보호 기능을 제공하고, 암호 보호 및 읽기-쓰기 권한 등급을 지원합니다.
데이터 보안: 장비 식별을 보장하고 데이터 무결성을 유지하기 위해 I&M 데이터 기록(I&M0~I&M3)을 지원합니다.
환경 적응성:
온도 범위: 수평으로 설치한 경우 작동 온도는 -25°C ~ 60°C(디스플레이 화면은 50°C에서 꺼짐)이고, 수직으로 설치한 경우 작동 온도는 -25°C ~ 40°C(디스플레이 화면은 40°C에서 꺼짐)입니다.
고도 호환성: 5,000m 높이에서도 설치가 가능합니다. 2,000m를 초과하는 경우, 설명서를 참조하여 매개변수를 조정하세요.
보관 조건: 운송/보관 온도 범위 -40 ° C ~ 70 ° C.
전력 및 전류:
전력 소비: 백플레인 버스 공급 전력은 10W, 일반적인 전력 소비는 5.5W, 전력 손실은 5.7W입니다.
현재 매개변수: 정격 전류 소비량 0.7A, 최대 전류 소비량 0.95A, 연결 시 최대 전류 1.9A.
신호 및 인터페이스:
입력 전류 : 정격값 0.02A·s, 고속 카운터 기능 지원.
