SIEMENS 6ES7553-1AA00-0AB0 새 제품 및 정품 고품질

6ES7553-1AA00-0AB0

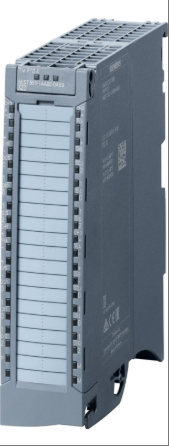

6ES7553-1AA00-0AB0 모델 제품은 SIMATIC S7-1500 시리즈의 TM PTO 4 인터페이스 모듈입니다. 채널 인터페이스 모듈로서 PTO(Pulse Train Output) 기능을 지원하며, 속도 및 방향에 대한 세 가지 신호 인터페이스를 설정할 수 있습니다. 여기에는 24V 비대칭(최대 200kHz), RS 422 5V 대칭(최대 1MHz), TTL 5V 비대칭(최대 200kHz)이 포함됩니다. 펄스 및 방향, 정방향 및 역방향 모션 펄스, 그리고 두 개의 위상 편이 신호를 출력할 수 있어 단순 및 4중 분석 시나리오에 적합합니다. 이 모듈은 속도 제어 축(S7-1500, S7-1500T에 적용), 위치 결정 축(S7-1200, S7-1500, S7-1500T에 적용), 동기화 축(S7-1500, S7-1500T에 적용), 프로브(S7-1500, S7-1500T에 적용) 등 여러 프로세스 객체를 지원합니다. TM PTO 4 프로세스 모듈을 통해 PTI 인터페이스(펄스열 입력)를 통해 구동 장치를 제어하여 4축 제어를 구현할 수 있습니다. SIMATIC S7-1500 컨트롤러에 사용하거나 PROFINET 인터페이스가 없는 구동 장치에 연결할 수 있습니다. 개방 루프 제어 및 모션 제어는 CPU에서 수행되며, 제어 데이터는 해당 모듈을 통해 디지털 신호로 변환됩니다. S7-1500 디자인의 모든 장점을 갖추고 있으며, 단일 나사로 S7-1500 DIN 레일에 설치되고, 나선형 단자 또는 푸시인 연결 방식을 갖춘 표준 40핀 전면 커넥터와 최대 1.5mm²(AWG 24~16)까지 연결할 수 있는 심선 단면적을 갖추고 있습니다. 전면 커넥터는 사전 배선된 위치를 제공하며, 전면 커버에는 빠른 위치 조정 및 오류 제거를 위한 확장형 케이블 수납 공간이 있습니다. 전면 도어 안쪽에 인쇄된 배선도는 배선 지원 및 통합 차폐 기능을 제공합니다. 제공 범위에는 수동 라벨링용 라벨 스트립과 U자형 커넥터가 포함됩니다.

기술 사양 6ES7553-1AA00-0AB0

제품 유형: SIMATIC S7-1500 시리즈 TM PTO 4 인터페이스 모듈, 4채널 펄스 시퀀스 출력(PTO) 기능이 있는 스테퍼 드라이브에 사용됩니다.

신호 인터페이스:

속도와 방향에 따라 24V 비대칭(최대 200kHz), RS 422 5V 대칭(최대 1MHz), TTL 5V 비대칭(최대 200kHz) 등 세 가지 신호 인터페이스를 구성할 수 있습니다.

펄스 및 방향, 정방향 펄스 및 역방향 펄스, 두 가지 위상 편이 신호 등 세 가지 신호 유형을 구성하여 간단 및 사중 분석을 지원할 수 있습니다.

지원되는 프로세스 객체:

속도 제어 축(S7-1500, S7-1500T에 적용)

위치 결정 축(S7-1200, S7-1500, S7-1500T에 적용)

동기축(S7-1500, S7-1500T에 적용)

프로브(S7-1500, S7-1500T에 적용 가능)

제어 능력:

TM PTO 4 프로세스 모듈을 통해 PTI 인터페이스(펄스 트레인 입력)가 있는 구동 장치를 제어할 수 있습니다.

이 제품은 4개의 축을 제어할 수 있으며, SIMATIC S7-1500 및 SIMATIC S7-1200 컨트롤러의 축 처리 객체에 사용할 수 있으며, PROFINET 인터페이스가 없는 덜 복잡한 드라이브 장치를 연결하는 데에도 사용할 수 있습니다.

제어 방식: 오픈 루프 제어와 모션 제어는 CPU에서 수행되며, 제어 데이터는 해당 모듈을 통해 디지털 신호로 변환됩니다.

설치 및 연결:

S7-1500 DIN 레일에 나사 하나를 설치합니다.

나선형 단자 또는 푸시인 연결이 가능한 표준 40핀 전면 커넥터를 갖추고 있습니다.

연결 가능한 심선의 단면적은 0.25mm² ~ 1.5mm²(AWG 24 ~ 16)입니다.

기타 특징:

전면 커넥터에는 미리 배선된 위치가 있으며, 전면 커버에는 빠른 위치 지정 및 오류 제거를 위한 확장 가능한 케이블 보관 공간이 있습니다.

앞문 안쪽에 인쇄된 배선도는 배선에 대한 도움을 제공합니다.

통합 차폐.

제공 범위에는 라벨 스트립과 수동 라벨링을 위한 U자형 커넥터가 포함됩니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
