AS1201F-M5-06

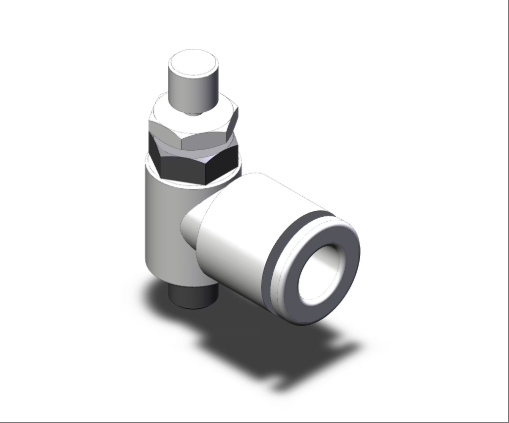

AS1201F-M5-06 모델 제품은 엘보 형상과 내장형 퀵 체인지 조인트 구조로 설계된 AS 시리즈 속도 제어 밸브입니다. M5 × 0.8 외부 나사 입구 및 Φ 6mm 파이프 직경 출구와 호환되며 배기 스로틀링을 통해 실린더 이동 속도를 정밀하게 조절할 수 있습니다. 이 제품은 한 손으로 파이프라인을 잠글 수 있는 푸시 록 구조를 갖추고 있으며, 편리한 조작을 위해 대형 핸드휠이 장착되어 있습니다. 기존 모델에 비해 파이프 적재 및 하역 시 삽입력은 30%, 분리력은 20% 감소했지만, 동일한 인장 강도를 유지합니다. 360° 자유 배관 기능은 다양한 연결 형태를 지원하며 나일론, 폴리우레탄 및 기타 재질의 호스에 적합합니다. 무전해 니켈 도금 표면 처리로 내식성이 향상되었으며, 작동 온도 범위는 -5℃ ~ 60℃이며 최대 내압은 1.5MPa입니다. 콤팩트한 공간의 공압 시스템에서 유량 제어 시나리오에 적합합니다.
기술 사양 AS1201F-M5-06
기본 사양
인터페이스 및 파이프 직경
입구: M5 × 0.8 외부 나사산, 6mm 직경 출구와 호환되며, 빠른 교체 조인트 구조를 지원하고, 나일론, 폴리우레탄 및 기타 소재의 호스와 호환됩니다.
공기 배출구: 직경 6mm로 공기 유입구와 표준화된 인터페이스 조합을 형성하여 공기 경로 연결부의 호환성과 밀봉성을 보장합니다.
밸브 바디 구조
굽힘형 설계, 퀵 체인지 커넥터 내장, 360° 자유 배관 지원, 다양한 설치 각도 요구 사항 충족.
주요 소재는 금속 밸브 바디를 채택하고, 표면에 무전해 니켈 도금 처리를 하여 내식성과 내충격성을 강화하였습니다.
2. 성능 매개변수
제어 모드
배기 조절 방식의 유량 제어는 배기 유량을 조절하여 실린더 이동 속도를 정밀하게 제어하므로 일방향 조절 시나리오에 적합합니다.
압력 범위
최대 작동 압력: 1.0MPa
최소 작동 압력: 0.1 MPa
압력 저항성: 1.5 MPa로 고압 조건에서 구조적 안정성을 보장합니다.
온도 범위
환경 및 유체 온도: -5℃ ~ 60℃, 기존 산업 환경의 온도 변화에 적합합니다.
3、동작 특성
효율성 조정
조정 시간은 8초(기존 모델의 17초)로 단축되었으며, 푸시풀 잠금 다이얼을 통해 빠른 설정이 가능합니다.
색상으로 구분된 다이얼 디자인으로 원격 인식과 계기 판독이 가능합니다.
운영 편의성
핸드휠의 대형 디자인은 수동 조정의 정확성과 편안함을 향상시킵니다.
파이프라인을 한 손으로 잠글 수 있는 푸시 잠금 구조로 작업의 복잡성을 줄였습니다.
파이프 처리 기능
기존 제품과 동일한 인장강도를 유지하면서 삽입력은 30%(8N) 감소하고, 분리력은 20%(5N) 감소했습니다.
4. 설치 및 호환성
설치 방법
직접 설치, L-트랙 설치, DIN 레일 설치, 홀더 설치를 지원하여 다양한 장치 레이아웃 요구 사항에 맞게 조정할 수 있습니다.
팔꿈치 모양의 구조는 실린더 포트에 내장되어 설치 공간을 절약할 수 있습니다.
호환성
본체는 360° 회전이 가능하며 다방향 파이프라인 연결에 적합합니다.
SMC 범용 속도 컨트롤러 인터페이스 표준을 준수하고 모듈식 시스템 통합을 지원합니다.
5. 환경 및 인증
환경 적응성
방진 및 방수 성능은 산업 현장의 요구 사항을 충족하며, 무전해 니켈 도금 표면 처리로 실외 사용 수명을 연장합니다.
규정 준수 인증
RoHS 표준을 준수하고, 환경 규정에 맞는 납 함량을 갖추고 있어 친환경 제조 시스템에 적합합니다.
