C96C50-NFW001-150

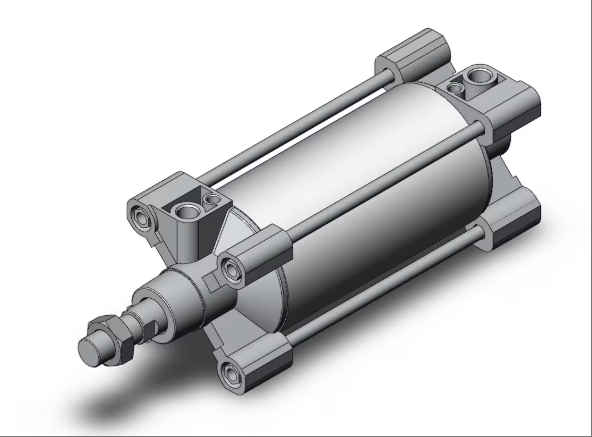

C96C50-NFW001-150 모델 제품은 ISO 표준(21287)을 준수하는 얇은 표준 실린더입니다. 단일 로드 복동 설계를 채택하여 압축 공기 구동을 통해 피스톤의 양방향 선형 운동을 구현합니다. 실린더 직경은 50mm이고 스트로크는 최대 150mm로 중간 스트로크 및 하중을 가진 대부분의 자동화 장비의 요구에 적응할 수 있습니다. 주요 재질은 경량과 고강도 특성을 결합한 알루미늄 합금으로 콤팩트한 공간 레이아웃에 적합합니다. 이 모델은 자석 링이 내장되어 있어 자석 스위치(별도 장착 필요) 설치를 지원하여 위치 감지 기능을 쉽게 구현할 수 있습니다. 고무 쿠션 설계를 채택하여 피스톤 로드 충격 소음을 줄이고 서비스 수명을 연장합니다. 실린더의 작동 온도 범위는 -10℃~60℃이며 최대 내압은 1.0MPa입니다. 구동 매체로 공기를 사용할 수 있으며 추가 윤활이 필요하지 않아 유지 보수가 편리합니다. 또한, 본 제품은 SMC의 특허받은 패드 쿠셔닝 기술을 통합하여 제작될 수 있습니다(자세한 내용은 선정 매뉴얼에서 확인 필요). 이 기술은 공기 쿠셔닝과 패드 쿠셔닝을 결합하여 생산 주기를 단축하고 피스톤 정지 시 발생하는 금속 소음을 줄여줍니다. 높은 안정성과 정밀성이 요구되는 전자 제조, 포장 기계, 자동차 부품 가공 등 다양한 산업 분야에 적합합니다.
기술 사양 C96C50-NFW001-150
인프라 매개변수
실린더 직경: 50mm, 중간 실린더 직경 사양에 속하며 대부분 자동화 장비의 부하 요구 사항에 맞출 수 있습니다.
이동 거리: 150mm로 긴 변위 범위를 제공하며, 큰 이동 거리가 필요한 작업 조건에 적합합니다.
구조 유형: ISO(15552) 표준을 준수하고 압축 공기를 통해 피스톤의 양방향 선형 운동을 구현하는 단일 막대 복동 실린더입니다.
주요 소재: 알루미늄 합금, 경량성과 고강도 특성을 결합하여 컴팩트한 공간 레이아웃 요구 사항에 적합합니다.
설치 방법: 축 방향 발판 유형 설치, 장비 표면에 쉽게 고정하거나 모듈형 밸브 그룹에 통합할 수 있습니다.
2. 성능 매개변수
작동 압력 범위: 0.05~1.0MPa, 대부분의 공압 시스템 압력 요구 사항에 적합합니다.
최대 압력 저항성: 1.5MPa, 일시적인 압력 변동에도 신뢰성을 보장합니다.
작동 온도 범위: -10℃ ~ 60℃, 기존 산업 환경의 온도 변화에 적응할 수 있습니다.
유체(공기)를 사용하므로 추가 윤활이 필요 없어 유지관리 과정이 간소화됩니다.
버퍼 방식: 양면 공기 버퍼+쿠션 버퍼를 사용하여 생산 주기를 단축하고 피스톤이 멈출 때 발생하는 금속 소음을 줄입니다.
피스톤 속도 범위: 50~1000mm/s, 고속 또는 저속 작업 조건을 지원하고, 다양한 동작 리듬 요구 사항에 적응합니다.
이동 길이 허용 오차: 0-2mm, 반복 위치 정확도를 보장합니다.
피스톤 로드 직경: 20mm, 안정적인 지지력을 제공합니다.
압축 면적: 흡입 측은 1649mm², 배기 측은 1963mm²로 이론 추력 계산에 영향을 미칩니다.
이론 추력: 흡입 측 압력이 0.2~1.0MPa일 때 추력 범위는 330~1649N입니다. 배기 측 압력이 0.2~1.0MPa일 때 추력 범위는 393~1963N입니다.
3、인터페이스 및 설치 매개변수
파이프 직경(공기압 포트): 1/4인치, 표준 공압 파이프라인 인터페이스와 호환됩니다.
관통 구멍 나사 유형: G형 나사, 조인트나 밸브 그룹과 연결하기 쉽습니다.
막대 끝 모양: 외부 나사산, M16X1.5 크기로 부하와의 연결이 용이합니다.
자석 스위치 호환성: 비자성 스위치(자기 링 모델 D 내장)는 위치 감지 기능을 구현하기 위해 추가적인 자기 센서가 필요합니다.
