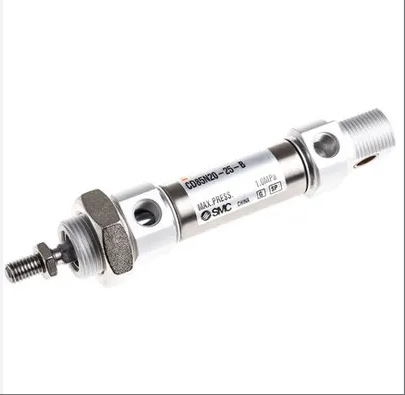

SMC CD85N20-25-B 새 제품 및 정품 고품질

CD85N20-25-B

CD85N20-25-B 모델은 일본 독자적인 제조 기술로 제작된 표준형 단로드 복동 실린더입니다. 실린더 직경은 20mm, 스트로크는 25mm이며, 주요 재질은 고강도 알루미늄 합금으로 경량성과 내구성을 겸비했습니다. 이 제품은 ISO 표준을 준수하며, 단일 이어링 일체형(N형) 로드리스 사이드 실린더 헤드 설계를 통해 컴팩트한 설치가 가능하여 자동화 장비 내 공간 제약이 있는 작업 공간에 적합합니다. 마그네틱 스위치는 스틸 스트립 설치형(B형) 설계를 채택하여 마그네틱 센서를 편리하게 장착하여 위치 감지 기능을 구현할 수 있습니다. 실린더의 작동 온도 범위는 -10℃~60℃이며, 0.05~1.0MPa의 넓은 작동 압력에 적합하고, 최대 내압은 1.5MPa로 산업 현장에서의 빠른 왕복 운동 요건을 충족합니다. 인터페이스 나사 규격은 M8 × 1.25이며, 파이프 직경은 1/8인치로 주요 공압 부품과의 원활한 연결을 지원합니다. 높은 정밀도와 신뢰성을 갖춘 이 실린더 모델은 전자 제조, 포장 기계, 자동차 부품 가공 등 자동화 생산 라인에서 널리 사용되며, 특히 정밀한 스트로크 제어와 빠른 응답이 필요한 작업 조건에 적합합니다.

기술 사양 CD85N20-25-B

인프라 매개변수

실린더 직경: 20mm, ISO 표준을 준수하며 대부분의 공압 시스템에 적합합니다.

이동 거리: 25mm, 고정밀 위치 지정이나 짧은 거리 왕복 운동 시나리오에 적합한 짧은 이동 거리 설계입니다.

구조 유형: 압축 공기로 구동되어 양방향 피스톤 운동을 달성하는 단일 막대 복동 실린더.

주요 소재: 알루미늄 합금으로 가볍고 내식성이 뛰어나 산업 자동화 환경에 적합합니다.

로드리스 사이드 실린더 헤드 형태: 기본형(단일 이어링 통합)으로 고정이 쉽고 공간 절약이 가능합니다.

2. 성능 매개변수

작동 압력 범위: 0.05~1.0MPa, 저압에서 중압 구동 요구 사항에 적합합니다.

최대 압력 저항성: 1.5MPa, 일시적인 압력 변동에도 신뢰성을 보장합니다.

작동 온도 범위: -10℃ ~ 60℃, 기존 산업 환경에 적합합니다(내장형 자석 링 유형의 경우 온도 범위가 동일함).

사용 유체: 공기, 추가 윤활이 필요 없고 유지 관리가 쉽습니다.

버퍼 방식: 고무 버퍼는 피스톤 충격 소음을 줄이고 서비스 수명을 연장합니다.

피스톤 속도 범위: 50~1500mm/s, 고속 또는 저속 작업 조건에 적합합니다.

3. 인터페이스 및 호환성

파이프 직경(공기압 포트): 1/8인치, 표준 공압 파이프라인과 호환됩니다.

나사 연결 유형: M8 × 1.25, 조인트나 밸브 그룹과 쉽게 연결할 수 있습니다.

자기스위치 설치방식 : B형(강철띠 설치형)으로 위치검출용 자기센서 옵션 장착 가능

4、설치 및 유지관리

설치 방법: 고정 설치, 단일 귀걸이 통합 구조를 지원하여 장비 통합 프로세스를 간소화합니다.

자석 스위치 호환성: D-A73L, D-C73L 및 기타 모델과 호환되며 위치 피드백 기능을 지원합니다.

유지보수성: 모듈식 설계로 씰 교체가 용이해지고 가동 중지 비용이 줄어듭니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
