CD85N20-40-B

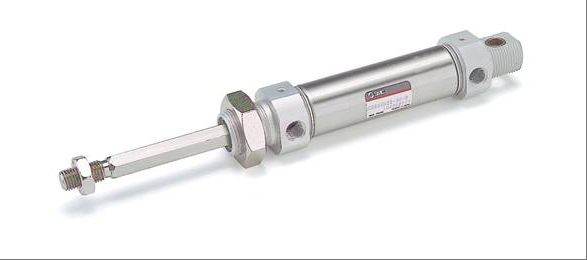

CD85N20-40-B 모델 실린더는 ISO 6432 표준을 준수하는 박형 복동 실린더입니다. 실린더 직경 20mm, 스트로크 40mm의 싱글 로드 복동 설계를 채택하여 콤팩트한 구조와 경량성을 자랑합니다. CDQM 시리즈 마그네틱 스위치와 호환되는 마그네틱 스위치 인터페이스와 타원형 피스톤 설계를 통해 다면적인 설치와 유연한 공간 활용이 가능합니다. 또한 CQS 및 CQ2 시리즈 가이드 로드 실린더와의 모듈식 조합을 지원하여 고정밀 위치 결정 요구 사항(회전 정확도 ±0.2° 미만)을 충족합니다. 이 모델은 무급유 설계를 채택하여 공기 매체에 적합하며, 작동 온도 범위는 -10°C ~ 60°C입니다. 횡하중 저항은 CQ 시리즈보다 2~4배 높으며, 부하를 직접 설치할 수 있습니다. 엄격한 공간 활용과 동작 안정성이 요구되는 자동화 생산 라인 및 정밀 조립 장비와 같은 산업 현장에 적합합니다. 강철 스트립 설치형 자기 스위치 인터페이스(Type B)를 통해 사용자가 감지 기능을 빠르게 통합할 수 있습니다.
기술 사양 CD85N20-40-B
기본 사양
유형: ISO 6432 표준을 준수하는 복동 피스톤 로드 실린더.
실린더 직경: 20mm.
이동 거리: 40mm.
액션 모드: 싱글 로드 더블 액션.
버퍼 방식: 고무 버퍼(일부 모델은 특정 모델에 따라 공기 버퍼를 지원할 수 있음).
2. 성능 매개변수
유체 사용: 공기.
최대 작동 압력: 1.0MPa.
최소 작동 압력: 0.05MPa(일부 응용 시나리오에서는 0.08MPa 또는 0.1MPa와 같이 더 낮은 압력을 지원함).
내압성 시험 압력 : 1.5MPa.
피스톤 속도 범위: 50mm/s ~ 1500mm/s.
이동 허용 오차: 0mm ~ 1.4mm.
허용 운동 에너지: 0.27J.
3、설치 및 적응
설치 방법: 다면적인 설치를 지원하며 QS 및 CQ2 시리즈 설치 크기와 호환됩니다.
자기 스위치 인터페이스: 예약형 강철 스트립 설치형(Type B) 인터페이스로, CDQM 시리즈 자기 스위치와 호환됩니다.
파이프 직경: 공기압 포트는 1/8인치이고, 포트의 나사 유형은 G입니다.
막대 끝 모양: 외부 나사, 크기 M8 × 1.25.
4、환경 적응성
작동 온도 범위: -10℃ ~ 60℃ (내장형 자석 링 타입의 경우 -10℃ ~ 50℃).
보관 온도 범위: -25℃ ~ 85℃(동결 및 결로 현상 없을 것).
환경 습도 범위: 10% ~ 90% RH(비응축).
5、기타 특징
윤활 요구 사항: 윤활이 필요 없는 설계.
보호 수준: IP 수준은 명확하게 표시되어 있지 않지만 구조상 방진 기능이 있습니다.
측면 하중 용량: CQ 시리즈보다 2~4배 더 높고, 하중을 직접 설치할 수 있습니다.
자기 스위치 구성: 옵션 자기 스위치(예: D-A73L 모델), 강철 스트립 설치 인터페이스 지원.
