SMC CQ2B20-5S 새롭고 원래 고품질

CQ2B20-5S

CQ2B20-5S 모델은 표준 부품으로 설계되고 알루미늄 재질로 제작된 얇은 실린더입니다. 가볍고 내부식성이 뛰어나 산업 자동화 환경에 적합합니다. 실린더 직경은 20mm, 스트로크는 5mm이며, 콤팩트한 구조로 관통홀(B형) 설치를 지원하여 좁은 공간 적용 요건을 충족합니다. 정격 작동 압력 범위는 0.05~1.0MPa이며, 최대 내압은 1.5MPa입니다. 추가 윤활 없이 공기를 구동 매체로 사용할 수 있으며 유지 보수가 용이합니다. 실린더 피스톤 속도 범위는 50~500mm/s이며, 스트로크 허용 오차는 ≤1mm입니다. 위치 검출 기능을 용이하게 하기 위해 마그네틱 스위치(별도 장착 필요)를 설치할 수 있습니다. 인터페이스 구경은 M5×0.8, 1/8, 1/4, 3/8 등 다양한 규격을 제공하여 다양한 파이프라인 시스템과 호환되고, 환경 적응성이 넓으며, 작동 온도 범위가 -10℃~70℃(비자기 스위치) 또는 -10℃~60℃(자기 스위치 포함)를 포함하여 다양한 작업 환경에 적합합니다.

기술 사양 CQ2B20-5S

기본 구조 매개변수

실린더 직경: 20mm, 얇은 실린더의 표준 크기에 속하며, 공간이 제한된 설치 환경에 적합합니다.

이동 거리: 5mm, 짧은 이동 거리 설계는 정밀한 위치 지정 요구 사항을 충족하며 일반적으로 고정 장치, 검사 및 기타 작업 조건에서 사용됩니다.

구조 유형: 표준 얇은 원통형, 관통 구멍(B형) 설치 방식을 사용하여 장비와 통합하기 쉽습니다.

주요 소재: 알루미늄은 가볍고 내식성이 뛰어나 산업 자동화 시나리오에 적합합니다.

2. 성능 매개변수

작동 압력 범위: 0.05~1.0MPa, 저압에서 고압까지의 구동 요구 사항을 지원하며 대부분의 공압 시스템을 포함합니다.

최대 압력 저항성: 1.5MPa, 일시적인 압력 변동에도 신뢰성을 보장합니다.

피스톤 속도 범위: 50~500mm/s, 빠른 분류나 느린 압력 로딩과 같은 고속 또는 저속 작업 조건에 적합합니다.

이동 허용 오차: ≤ 1mm, 반복 위치 정확도를 보장하며 높은 일관성이 요구되는 자동화 프로세스에 적합합니다.

3. 인터페이스 및 호환성

인터페이스 사양: M5×0.8, 1/8, 1/4, 3/8 등 여러 구경을 제공하여 다양한 파이프라인 시스템과 호환됩니다.

구동 매체: 압축 공기와 호환되며, 추가 윤활이 필요 없어 유지 관리 비용이 절감됩니다.

자기 스위치 호환성: 위치 감지 및 신호 피드백을 달성하기 위해 옵션 자기 스위치(예: X202 모델)를 지원합니다.

4、환경 적응성

작동 온도 범위:

비자성 스위치: -10℃ ~ 70℃, 기존 산업 환경에 적합합니다.

자석 스위치: -10℃ ~ 60℃, 스위치 부품의 온도 저항 한계에 주의하세요.

보호 수준: IP 수준은 명확하게 표시되어 있지 않지만 알루미늄 본체와 밀봉 설계로 먼지와 약간의 습기를 견딜 수 있습니다.

5. 설치 및 유지관리

설치 방법: 관통 구멍 설치를 지원하며, 장비 표면에 고정하거나 모듈형 밸브 그룹에 통합할 수 있습니다.

유지보수성: 모듈식 설계로 분해와 씰 교체가 용이해져 가동 중지 시간이 줄어듭니다.

옵션 액세서리: 서비스 수명을 연장하고 전달 정확도를 최적화하기 위해 씰링 구성 요소(예: CQ2B20-PS), 플로팅 조인트 등을 제공합니다.

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다

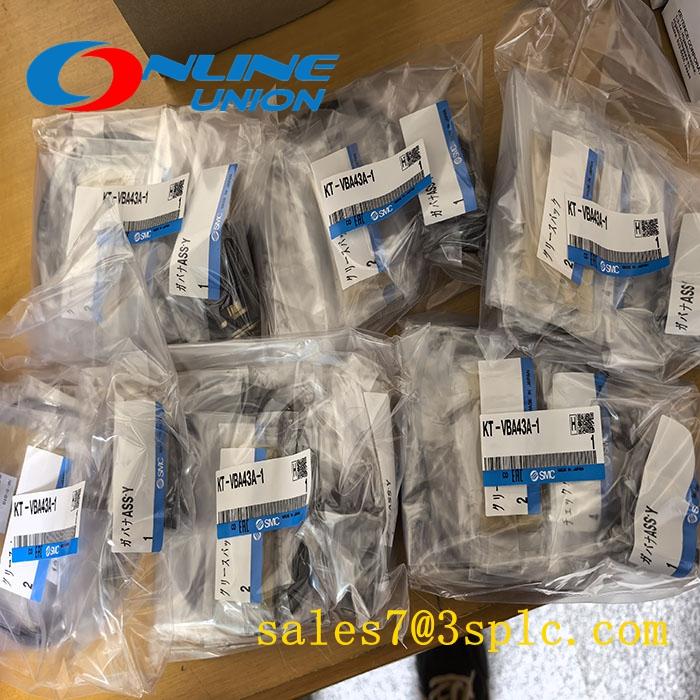

재고 있는 다른 제품:
