SMC ZSE40A-01-T 새 제품 및 정품 고품질

ZSE40A-01-T

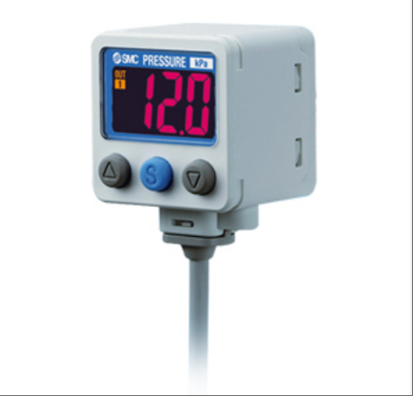

ZSE40A-01-T 모델은 진공 및 양압의 이중 범위 감지(정격 압력 범위 -101.3kPa ~ 101kPa)를 지원하는 컴팩트한 디자인의 고정밀 디지털 진공 압력 스위치입니다. PNP 콜렉터 개방 회로 이중 채널 출력과 1-5V 아날로그 전압 신호 동기 출력 기능을 갖추고 있으며 디지털 및 아날로그 제어 모드 간에 유연하게 전환할 수 있습니다. 3 1/2 7세그먼트 LCD 이중 컬러 디스플레이 화면(적색/녹색 백라이트)이 장착되어 ± 2% FS 고정밀 디스플레이와 ± 0.2% FS 반복 정확도를 지원합니다. 압력 설정 범위는 10kPa ~ -105kPa이며 응답 시간은 2.5ms(진동 방지 기능 포함)에 불과합니다. 보호 수준은 IP65이며 배관 사양은 R1/8(M5 내부 나사 포함)입니다. 본 제품은 공기, 비부식성 가스, 불연성 가스 감지를 지원하며, 작동 온도 범위는 -5℃ ~ 50℃입니다. 자동 생산 라인, 진공 장비, 공압 시스템의 압력 모니터링 및 경보 시스템에 적합합니다.

기술 사양 ZSE40A-01-T

기본 사양

유형 : 진공압력 (진공 및 양압 감지 호환)

정격 압력 범위: 0~101.3kPa(진공 측), 최대 -101.3kPa의 음압에서도 진공 감지 지원

표시/설정 압력 범위 : 10~105kPa (양압, 음압의 이중 범위 조정 지원)

내압성 시험 압력 : 500kPa

2. 전기적 성능

전원 공급 전압 : 12~24VDC (±10% 변동, 역방향 보호 기능 포함)

소비 전류: ≤ 45mA

출력 사양:

스위치 출력 : PNP 컬렉터 개방 회로 듀얼 채널(OUT1, OUT2)

아날로그 출력: 1~5V 전압 신호(정확도 ± 2.5% FS)

부하 전류: 80mA(스위치 출력)

단락 보호 기능: 내장

응답시간 : 2.5ms (진동방지 기능 포함, 20/100/500/1000/2000ms 다중 레벨 선택 지원)

표시 정확도 : ± 2% FS ± 1digit (주변 온도 25 ± 3℃)

반복 정확도: ± 0.2% FS ± 1digit

히스테리시스 모드: 가변 상한 및 하한 비교 모드(0부터 조정 가능)

아날로그 출력 특성:

출력 전압 범위: 1~5V(± 2.5% FS)

선형성: ± 1% FS 이하

출력 임피던스: 약 1kΩ

3. 환경 적응성

사용 온도 범위: 작동 시 -5~50℃, 보관 시 -10~60℃(결로 및 동결 없을 것)

습도 범위: 35~85% RH(결로 없음)

보호 수준: IP65(IEC 표준)

전압 내구성 : 10000VAC (전원 공급부와 쉘 사이, 1분)

절연 저항 : ≥ 50M Ω (500VDC 메가옴미터, 충전 유닛과 하우징 사이)

진동 저항성: 10~150Hz 전진폭 1.5mm 또는 20m/s² (XYZ 방향으로 2시간, 전원 없음)

온도 특성 : 100m/s² (XYZ 방향으로 3개 루프, 전원 없음)

4. 설치 및 인터페이스

배관 사양 : R1/8 (M5 내부 나사산 포함)

디스플레이 모드: 3 1/2비트 7세그먼트 LCD 듀얼 컬러 디스플레이(적색/녹색)

동작 표시등 : 스위치 출력이 ON일 경우 주황색 표시등이 켜집니다(OUT1, OUT2)

단위 사양: SI 단위 고정

자동 변위 입력: 전압 입력 없음(접점 유무), Low 레벨 ≤ 0.4V, 입력 시간 ≥ 5ms

5、유체 적합성

유체에 적합: 공기, 비부식성 가스, 불연성 가스

잔류전압 : ≤ 1V

6、기타 특징

설정 압력 범위 : 10~-105kPa (양압 및 음압의 이중 범위 조정 지원)

아날로그 전압 출력 선형성: ± 1% FS 이하

표시소단위 : 0.1kPa

출력 사양 전환: PNP 컬렉터 개방 회로 이중 출력+아날로그 전압/자동 전환 전환 지원

당사 서비스:

1、저희의 모든 제품은 새롭고 정품이며 품질이 좋습니다.

2. 저희의 가격은 매우 경쟁력이 있습니다.

3. 당사는 대량의 재고를 보유하고 있으므로 고객이 구하기 어려운 구성품을 확보하는 데 도움을 줄 수 있습니다.

4. 모든 문의사항은 소중히 다루어지며 24시간 이내에 답변해 드리겠습니다.

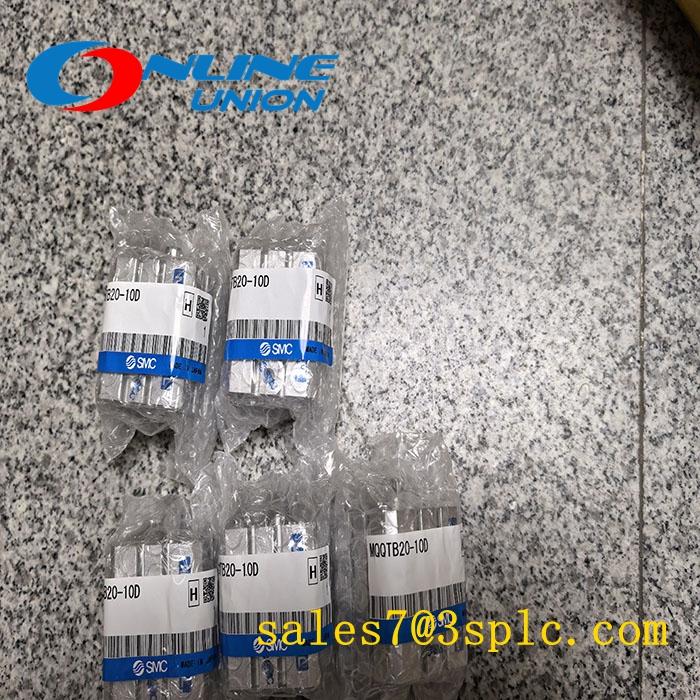

포장 및 배송:

1. 100% 새롭고 정품 공장 밀봉!

2. 보증 기간: 1년

3. 포장: 상자로 된 원래 포장.

4. 배송 기간: 결제 후 3-7일 이내 배송

5、모든 상품은 발송 전 테스트됩니다
